Назначение соединителя

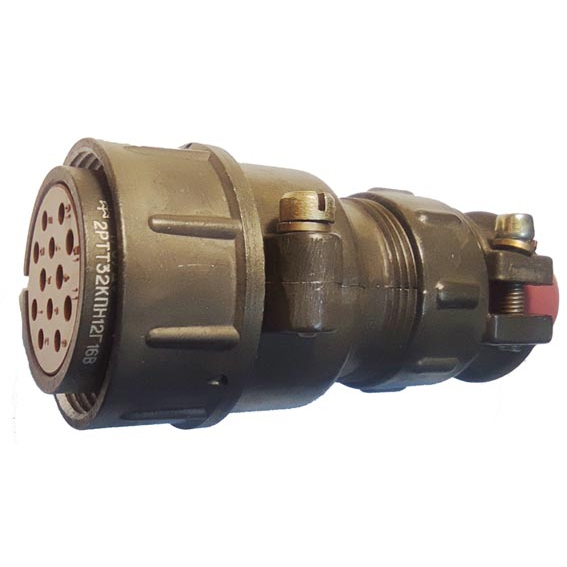

Цилиндрический низкочастотный соединитель 2РТТ32КПН12В «ОТК» предназначен для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к категории 2РТТ32 и выпускается в пылебрызгозащищённом исполнении, что позволяет использовать его в условиях повышенной запылённости и воздействия брызг. Соединитель применяется при монтаже кабельных и приборных линий, где требуется разъёмное контактное соединение с защитой от внешних воздействий.

Конструктивно изделие состоит из двух ответных частей — вилки и розетки. Каждая часть может быть выполнена в кабельном или приборном варианте с прямым патрубком. Такое исполнение обеспечивает удобство монтажа на корпусах оборудования и при прокладке кабельных трасс. Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц.

Технические особенности

Расшифровка обозначения соединителя отражает его ключевые конструктивные признаки:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 12Г16В — 12 контактов, из них 6 контактов диаметром 1,5 мм и 6 контактов диаметром 1,6 мм, всеклиматическое исполнение.

Контактная группа имеет серебряное покрытие, сопротивление контакта составляет до 2,5 мОм. Токовая нагрузка достигает от 20 до 35 А на контакт. Сопротивление изоляции находится в диапазоне от 1000 до 5000 МОм. Заявленная наработка составляет не менее 1000 часов, количество сочленений-расчленений — 500 циклов. Максимальное рабочее напряжение — 850 В амплитудного значения для переменного тока или 700 В для постоянного тока.

Условия эксплуатации и применение

Соединитель сохраняет работоспособность в широком диапазоне температур от -60 до +100 °C. Изделие выдерживает вибрационные нагрузки до 300 м/с² и ударные воздействия до 10000 м/с². Допускается эксплуатация при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что подтверждает пригодность соединителя для применения в аппаратуре, работающей на больших высотах или в условиях разреженной атмосферы.

Всеклиматическое и тропикоустойчивое исполнение позволяет применять соединитель в различных климатических зонах, включая районы с повышенной влажностью и агрессивными атмосферными факторами. Изделие подходит для комплектации промышленного оборудования, измерительной техники, систем связи и других устройств, где необходима стабильная передача сигналов и питающих напряжений при частых переподключениях.

Приёмка и комплектация

Изделие прошло приёмку «ОТК», что подтверждает соответствие техническим требованиям на момент выпуска. Год выпуска — 2016. Артикул для учёта — 6001. Точных сведений о производителе и комплектности поставки в исходных данных не указано.
