Назначение соединителя 2РТТ32КПН12В

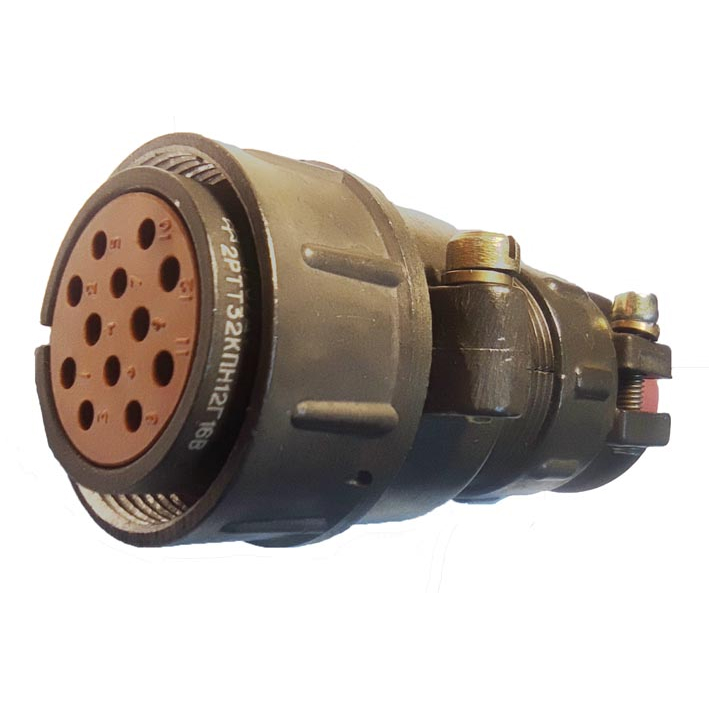

Изделие 2РТТ32КПН12В представляет собой кабельную розетку цилиндрического низкочастотного соединителя, предназначенную для коммутации электрических цепей постоянного и переменного тока. Соединитель рассчитан на работу с частотой до 3 МГц и максимальным напряжением до 850 В (амплитудное значение). Конструкция обеспечивает защиту от пыли и влаги, что позволяет применять разъём в условиях повышенной запылённости и воздействия атмосферных осадков.

Основная сфера применения — стационарное и подвижное оборудование, где требуется надёжное разъёмное соединение кабельных линий. Розетка используется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленной автоматики и систем электропитания. Благодаря всеклиматическому исполнению соединитель пригоден для эксплуатации как в умеренных, так и в жёстких климатических зонах, включая районы с резкими перепадами температур и повышенной влажностью.

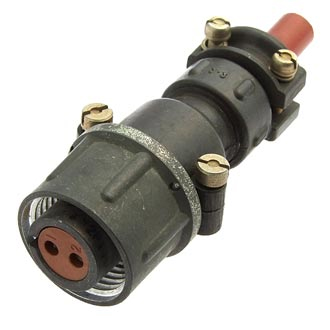

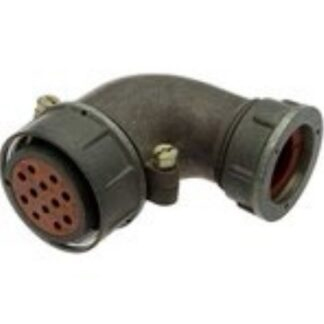

Кабельный способ монтажа с возможностью применения прямого или углового патрубка упрощает прокладку кабельных трасс в ограниченном пространстве. Изделие ориентировано на профессиональное применение, где предъявляются требования к стабильности контактного соединения и длительному сроку службы.

Ключевые особенности и технические параметры

Соединитель 2РТТ32КПН12В относится к категории негерметичных, теплостойких и тропикоустойчивых разъёмов. Корпус имеет условный размер 32, количество контактов — 12. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление, высокую проводимость и устойчивость к коррозии. Такое исполнение контактов особенно важно при работе в условиях повышенной влажности и перепадов температур.

Изделие рассчитано на эксплуатацию в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Это подтверждает пригодность соединителя к использованию в неотапливаемых помещениях, на открытом воздухе и в составе оборудования, работающего в экстремальных температурных режимах. Сопротивление изоляции составляет не менее 1000 МОм, что гарантирует надёжную изоляцию между контактами и корпусом.

Соединитель выдерживает механические удары с ускорением до 10000 метров в секунду за секунду. Данный показатель характеризует стойкость к механическим воздействиям и позволяет применять розетку в аппаратуре, подверженной вибрациям и ударным нагрузкам. Заявленный срок службы достигает 15 лет, что подтверждает высокую надёжность конструкции и качество применяемых материалов.

Расшифровка обозначения

Обозначение 2РТТ32КПН12В содержит информацию о конструкции и исполнении соединителя:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• К — вид корпуса, кабельный;
• П — вид патрубка, прямой;
• Н — для неэкранированного кабеля;
• 12 — количество контактов;
• В — всеклиматическое исполнение.

Структура обозначения позволяет точно идентифицировать модификацию и подобрать ответную часть соединителя. Розетка 2РТТ32КПН12В устанавливается на кабель и сочленяется с соответствующей вилкой аналогичного типоразмера и сочетания контактов.

Применение и эксплуатационные преимущества

Соединитель 2РТТ32КПН12В применяется для построения разъёмных кабельных соединений в электротехническом и радиоэлектронном оборудовании. Использование серебряного покрытия контактов особенно актуально в цепях с низким напряжением сигнала, где важно минимизировать потери на переходных сопротивлениях. Низкочастотный диапазон до 3 МГц расширяет сферу применения — от силовых цепей до сигнальных линий управления и передачи данных.

Рабочее напряжение до 850 В амплитудного значения допускает эксплуатацию в сетях с повышенным напряжением. Всеклиматическое исполнение с расширенным температурным диапазоном делает розетку универсальным решением для стационарных и подвижных объектов. Тропикоустойчивость конструкции предотвращает разрушение материалов под воздействием плесневых грибков и повышенной влажности.

Соединитель поставляется как отдельное комплектующее изделие для сборки кабельных узлов. При монтаже используется кабельный ввод, рассчитанный на неэкранированный кабель. Надёжная фиксация контактов и корпуса обеспечивает многократное сочленение и расчленение без потери электрических характеристик, что подтверждается продолжительным сроком службы и устойчивостью к механическим воздействиям.
