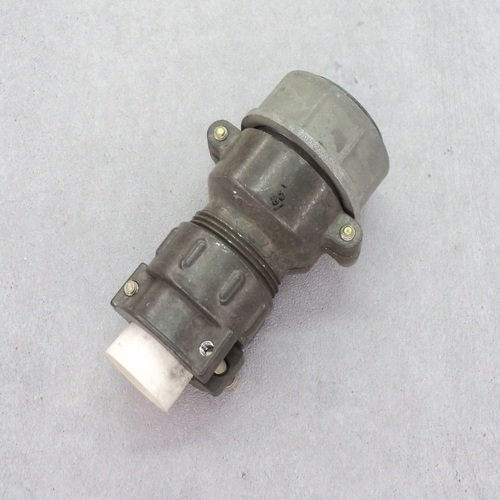

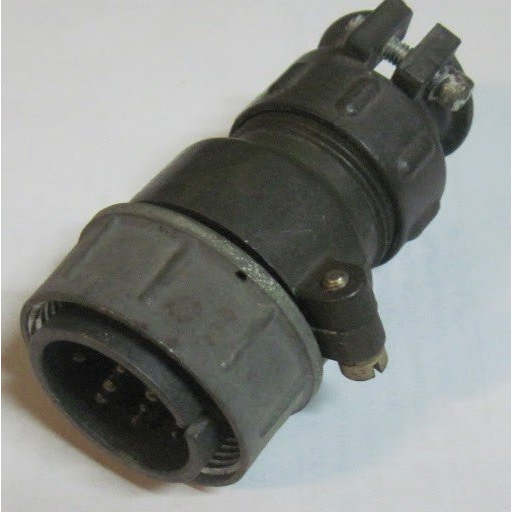

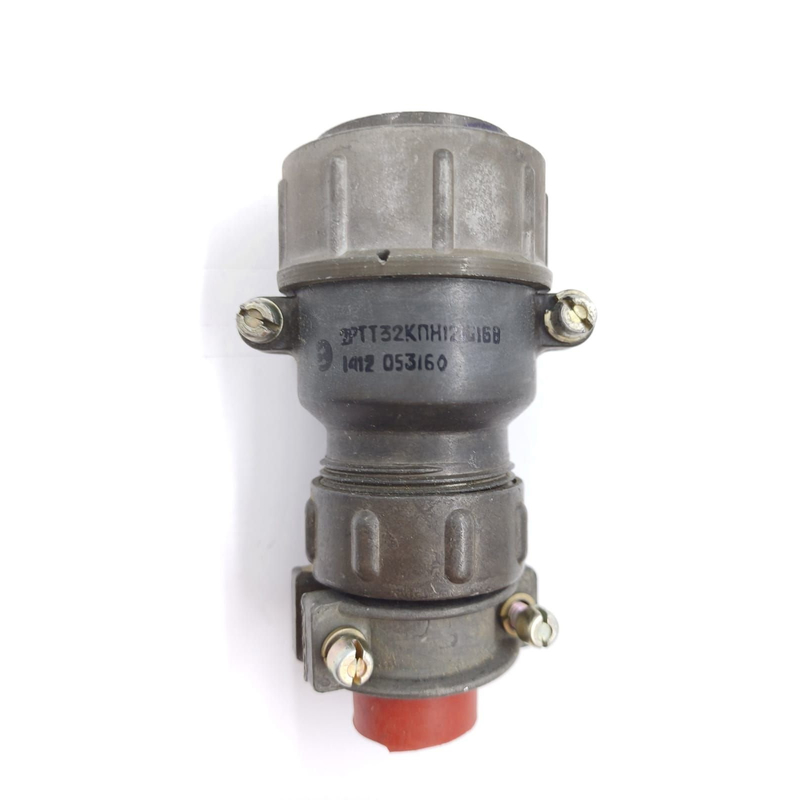

2РТТ32КПН12Ш16В (ЗАМЕНА ШР32П12НГ1 ВИЛКИ КАБЕЛЬНЫЕ)

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ32КПН12Ш16В (ЗАМЕНА ШР32П12НГ1 ВИЛКИ КАБЕЛЬНЫЕ)

2РТТ32КПН12Ш16В — это кабельная вилка из серии цилиндрических теплостойких пылебрызгозащищенных разъемов 2РТТ, предназначенная для надежного соединения электрических цепей. Она используется во внутренних объемных монтажах для работы с токами до 200 А на контакт и напряжением до 700 В (амплитудное значение 850 В) при частоте до 3 МГц.

Назначение

Разъемы серии 2РТТ применяются в цепях постоянного и переменного тока, где требуется защита от пыли и брызг, а также устойчивость к высоким температурам. Эта вилка подходит для неэкранированного кабеля с прямым патрубком и гайкой, обеспечивая резьбовое сочленение с одношпоночной поляризацией корпусов.

Технические характеристики

Соединитель рассчитан на 12 контактов: шесть диаметром 1,5 мм (ток до 20 А на контакт) и шесть диаметром 2,5 мм (ток до 35 А на контакт), общая нагрузка до 210 А.

Максимальное напряжение: 700–850 В.
Рабочая температура: от -60 до +100°C (или до +180°C в зависимости от исполнения).
Сопротивление контактов: до 2,5 мОм (для Ø1,5 мм), до 1,0 мОм (для Ø2,5 мм); изоляции — не менее 1000–5000 МОм.
Монтаж: пайка, внутренний, всеклиматическое исполнение по ТУ ГЕ0.364.120.

Расшифровка обозначения

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов.
32 — условный размер корпуса.
КПН — кабельная вилка с прямым патрубком для неэкранированного кабеля.
12 — 12 контактов.
Ш — вилка (Ш).
16 — сочетание контактов (6×Ø1,5 + 6×Ø2,5 мм).
В — всеклиматическое исполнение.

Замена ШР32П12НГ1

2РТТ32КПН12Ш16В выступает прямой заменой для вилки ШР32П12НГ1, предлагая аналогичные характеристики по количеству и типам контактов, но с улучшенной теплостойкостью и пылебрызгозащитой. Покрытие контактов — серебро, что обеспечивает низкое сопротивление и надежность при многократных соединениях-расчленениях (не менее 500 циклов).

Описание

Назначение и область применения

Кабельная вилка 2РТТ32КПН12Ш16В относится к серии цилиндрических теплостойких пылебрызгозащищенных разъемов 2РТТ и предназначена для надежного соединения электрических цепей в условиях повышенных требований к защите от внешних воздействий. Изделие используется во внутренних объемных монтажах, где требуется коммутация силовых и сигнальных линий с рабочей частотой до 3 МГц.

Разъем применяется в цепях постоянного и переменного тока. Конструкция вилки предусматривает прямой патрубок для неэкранированного кабеля и крепежную гайку, что обеспечивает резьбовое сочленение с ответной частью и одношпоночную поляризацию корпусов. Благодаря защите от пыли и брызг, а также устойчивости к высоким температурам, изделие подходит для промышленного оборудования, испытательных стендов и аппаратуры специального назначения.

Технические характеристики

Соединитель рассчитан на 12 контактов, распределенных по двум типоразмерам: шесть контактов диаметром 1,5 мм с допустимым током до 20 А на контакт и шесть контактов диаметром 2,5 мм с током до 35 А на контакт. Суммарная допустимая токовая нагрузка составляет до 210 А.

Электрические параметры изделия:

максимальное рабочее напряжение — от 700 до 850 В (амплитудное значение);
сопротивление контактов — до 2,5 мОм для контактов диаметром 1,5 мм и до 1,0 мОм для контактов диаметром 2,5 мм;
сопротивление изоляции — не менее 1000 МОм, в зависимости от условий измерения до 5000 МОм;
рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия, для отдельных исполнений верхний предел достигает плюс 180 градусов Цельсия.

Монтаж проводов выполняется методом пайки. Тип монтажа — внутренний. Исполнение — всеклиматическое, соответствующее техническим условиям ТУ ГЕ0.364.120.

Конструктивные особенности и совместимость

Покрытие контактов выполнено из серебра, что обеспечивает стабильно низкое переходное сопротивление и надежную работу при многократных соединениях и расчленениях. Ресурс разъема составляет не менее 500 циклов сочленения.

Расшифровка обозначения изделия:

2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
32 — условный размер корпуса;
КПН — кабельная вилка с прямым патрубком для неэкранированного кабеля;
12 — количество контактов;
Ш — вилка;
16 — сочетание контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм;
В — всеклиматическое исполнение.

Замена ШР32П12НГ1

Изделие 2РТТ32КПН12Ш16В является прямой заменой кабельной вилки ШР32П12НГ1. По количеству контактов, их типоразмерам и компоновке разъем полностью соответствует заменяемой модели. При этом серия 2РТТ обеспечивает улучшенную теплостойкость и пылебрызгозащиту по сравнению с базовой серией ШР, что расширяет допустимые условия эксплуатации без изменения посадочных и присоединительных размеров.

При подборе ответной части необходимо учитывать условный размер корпуса 32, тип сочленения — резьбовое с одношпоночной поляризацией, и схему расположения контактов, соответствующую сочетанию 16. Замена не требует доработки кабельной разделки при условии сохранения исходной схемы пайки.
