Назначение и область применения

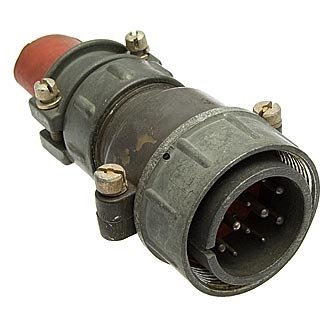

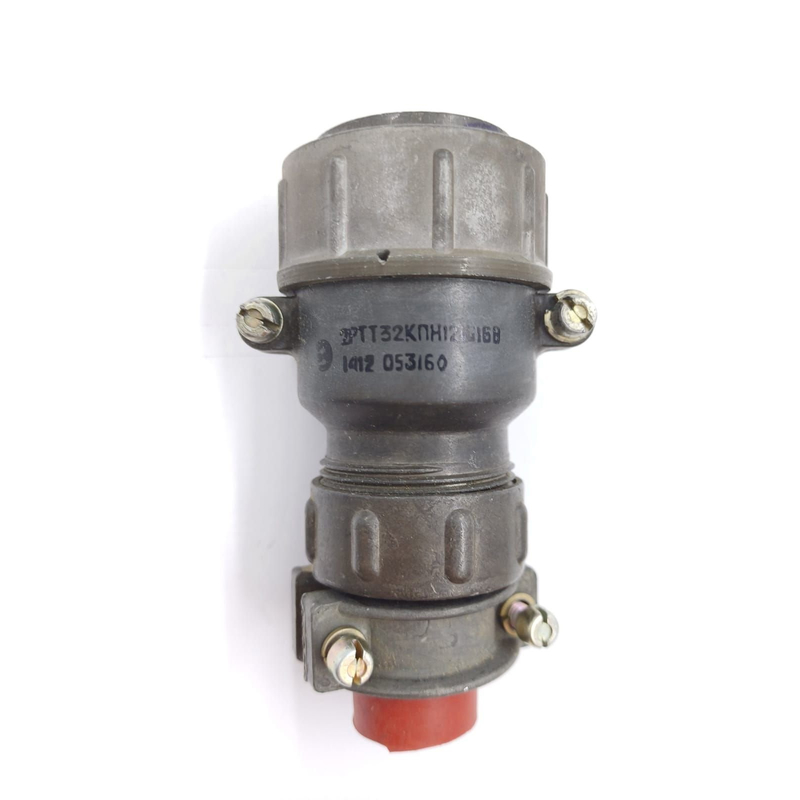

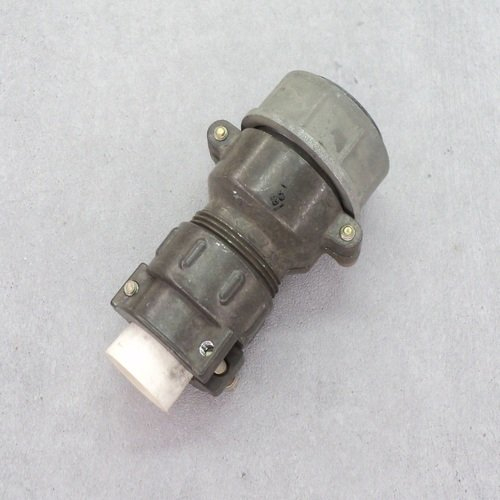

Соединитель 2РТТ32КПН12Ш16В представляет собой низкочастотный цилиндрический электрический коннектор, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В. Изделие используется для соединения и разъединения проводов, кабелей и узлов в различных электро- и радиоаппаратах.

Коннектор относится к серии 2РТТ, которая объединяет теплостойкие и пылебрызгозащищенные соединители. Благодаря всеклиматическому исполнению изделие допускается применять в условиях широкого диапазона климатических воздействий и механических нагрузок. Соединитель востребован при компоновке электронных блоков, контрольно-измерительных приборов, радиоэлектронной аппаратуры и промышленного оборудования.

Конструктивные особенности

Конструктивно соединитель состоит из двух частей: вилки и розетки. Обе части могут выполняться как в приборном, так и в кабельном исполнении. В данном изделии корпус имеет кабельное исполнение, что отражено в обозначении буквой «К». Патрубок корпуса выполнен прямым — это указано в маркировке буквой «П». Кабельные части соединителя могут поставляться как с резиновыми кожухами, так и без них.

Сочленение вилки и розетки осуществляется с помощью резьбового соединения. Такое решение обеспечивает надежный механический контакт, исключает самопроизвольное разъединение при вибрационных нагрузках и способствует сохранению работоспособности в условиях запыленности и воздействия брызг.

Ключевые параметры конструкции

• Тип соединителя — 2РТТ, теплостойкий и пылебрызгозащищенный.
• Условный размер корпуса — 32.
• Количество контактов — 12.
• Вид корпуса — кабельный.
• Вид патрубка — прямой.
• Сочетание контактов — 16.
• Метод монтажа — объемный, пайка.
• Покрытие контактов — серебро.

Технические характеристики

Изделие рассчитано на работу при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Рабочий ток на одиночный контакт достигает 200 А. Сопротивление изоляции составляет не менее 1000 МОм, что подтверждает высокие диэлектрические свойства примененных материалов и качество сборки.

Соединитель рассчитан на эксплуатацию в цепях с частотой до 3 МГц и рабочим напряжением до 850 В. Эти параметры позволяют использовать его в силовых и сигнальных цепях широкого спектра аппаратуры. Наличие серебряного покрытия контактов снижает переходное сопротивление и повышает устойчивость к окислению в процессе длительной работы.

Надежность и гарантийные показатели

Гарантийный срок хранения соединителей составляет не менее 15 лет с момента производства. Гарантированная наработка достигает 1000 часов в нормальных условиях эксплуатации. Изделие прошло приемку «ОТК», что подтверждает соответствие техническим требованиям и пригодность к применению по назначению.

Соединитель 2РТТ32КПН12Ш16В пригоден для комплектации аппаратуры, эксплуатируемой в сложных климатических условиях, включая повышенную влажность, значительные перепады температур и воздействие пыли. Всеклиматическое исполнение расширяет допустимые условия монтажа и последующей эксплуатации изделия.

Коннектор применяется при построении электрических соединений в радиоэлектронной аппаратуре, контрольно-измерительных приборах и промышленной электронике. Резьбовая фиксация сочленяемых частей упрощает обслуживание и позволяет выполнять многократные циклы соединения и разъединения без потери эксплуатационных характеристик.
