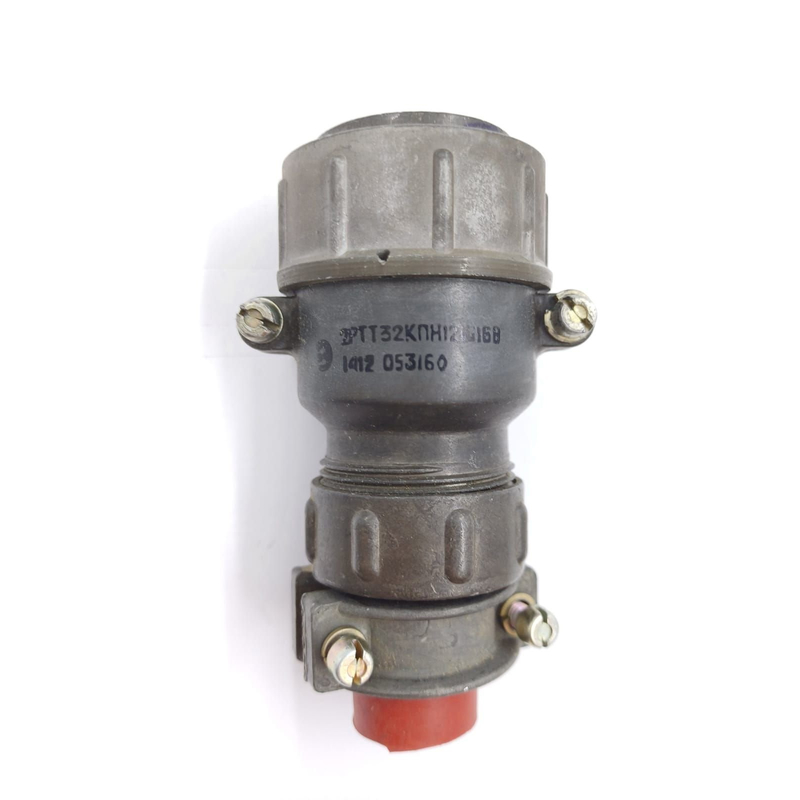

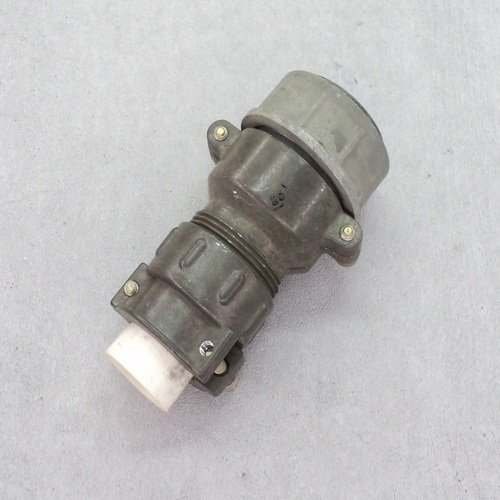

2РТТ32КПН12Ш16В 2024г «ОТК» Элекон
Производитель: Элекон
Технические характеристики
2РТТ32КПН12Ш16В — это низкочастотный цилиндрический соединитель производства компании Элекон (отдел технического контроля «ОТК»). Он предназначен для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении 850 В (амплитудное значение).
Соединитель имеет всеклиматическое исполнение (пометка «В»), что позволяет работать при температурах от -60°C до +100°C, повышенной влажности до 98% при +40°C и пониженном давлении до 1,3·10⁻⁴ Па. Рабочий ток на одиночный контакт составляет от 20 до 200 А, сопротивление контактов минимально (диаметр контакта 1,5 мм), а количество сочленений-расчленений достигает 500.
Это кабельная вилка объемного монтажа с резьбовой фиксацией в сочлененном положении, одношпоночной поляризацией корпусов и серебряным покрытием контактов. Корпус из алюминиевого сплава (серый цвет, оксидирование), условный размер 32, предназначен для монтажа как экранированным, так и неэкранированным кабелем; негерметичный, теплостойкий и тропикоустойчивый.
Соединители серии 2РТТ (всего 604 типоконструкции) используются во внутренних установках по ТУ ГЕО.364.120ТУ. Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет; выдерживает вибрации и ускорения до 1500 м/с² (150g).
Описание
2РТТ32КПН12Ш16В
2РТТ32КПН12Ш16В: кабельный разъём для надёжных электрических соединений
Разъём 2РТТ32КПН12Ш16В — цилиндрический низкочастотный кабельный соединитель серии 2РТТ, предназначенный для объёмного монтажа электрических цепей постоянного и переменного тока. Конструкция с резьбовой фиксацией помогает обеспечить устойчивое сочленение в оборудовании, работающем при вибрационных и механических нагрузках.
Конструктивные особенности
Маркировка 2РТТ32КПН12Ш16В отражает основные особенности исполнения изделия:
32 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Н — гайка патрубка для неэкранированного кабеля.
12 — число контактов.
Ш — штыревые контакты.
16 — сочетание шести контактов диаметром 1,5 мм и шести контактов диаметром 2,5 мм.
Соединитель выполнен в виде кабельной вилки. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита, а латунные контакты имеют серебряное покрытие. Такое решение ориентировано на стабильность электрического контакта и долговечность при штатной эксплуатации.
Технические параметры 2РТТ32КПН12Ш16В
Разъём 2РТТ32КПН12Ш16В рассчитан на применение в низкочастотных электрических цепях с рабочим напряжением до 850 В и частотой до 3 МГц. Контакты подключаются пайкой, а резьбовое соединение обеспечивает надёжную фиксацию сопрягаемых частей.
| Параметр | Значение |
|---|---|
| Тип | Цилиндрический низкочастотный кабельный соединитель |
| Часть соединителя | Вилка |
| Количество контактов | 12 |
| Контактная группа | 6 × Ø 1,5 мм и 6 × Ø 2,5 мм |
| Максимальное рабочее напряжение | До 850 В |
| Рабочий ток на контакт | До 20 А для Ø 1,5 мм; до 35 А для Ø 2,5 мм |
| Способ электрического монтажа | Пайка |
| Способ сочленения | Резьбовой |
| Поляризация | Одношпоночная |
| Диапазон рабочих температур | От −60 до +100 °C |
| Ресурс сочленений | Не менее 500 циклов |
Области применения
Кабельная вилка 2РТТ32КПН12Ш16В применяется там, где необходимо организовать разъёмное многоконтактное соединение кабельных линий. Она может использоваться в промышленном оборудовании, системах автоматики, измерительной технике, аппаратуре управления, энергетических установках и другом электротехническом оборудовании.
Серия 2РТТ рассчитана на эксплуатацию в условиях вибрации, механических воздействий и температурных перепадов. Одношпоночная поляризация предотвращает неправильное соединение частей разъёма, а резьбовая фиксация повышает устойчивость узла к случайному расстыковыванию.
Что учитывать при монтаже
Для корректной работы соединителя важно соблюдать технологию пайки и подобрать кабель с учётом диаметра контактов, допустимого тока и условий эксплуатации. Перед установкой следует проверить соответствие ответной части, поскольку 2РТТ32КПН12Ш16В представляет собой именно вилку со штыревыми контактами.
Также необходимо учитывать, что исполнение Н предназначено для неэкранированного кабеля. Если проект требует электромагнитного экранирования кабельной линии, потребуется выбирать соединитель с соответствующим исполнением патрубка и гайки.
