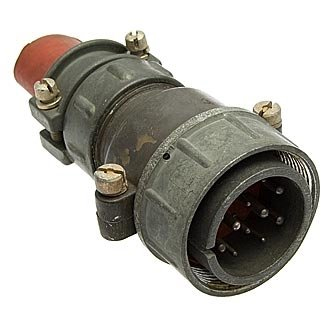

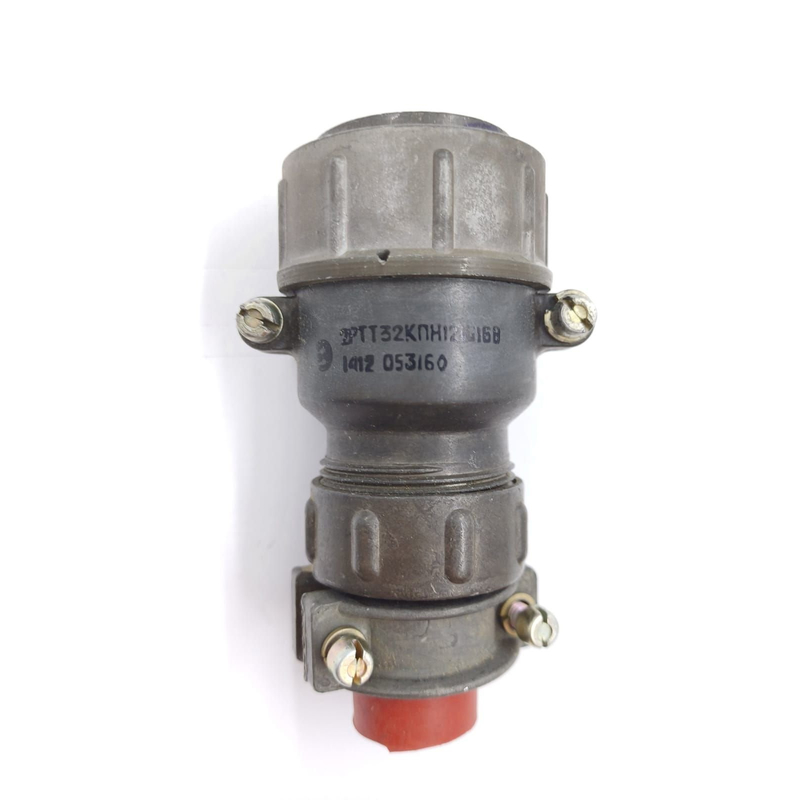

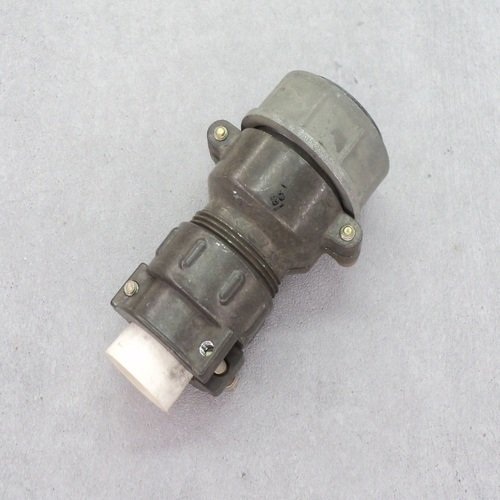

Назначение соединителя 2РТТ32КПН12Ш16В

Соединитель 2РТТ32КПН12Ш16В представляет собой низкочастотный цилиндрический электрический разъем с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и специальной техники. Разъем рассчитан на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение), что позволяет применять его в цепях питания, управления и передачи сигналов средней мощности.

Конструкция соединителя обеспечивает надежное механическое сочленение и защиту контактных элементов от внешних воздействий. Изделие пригодно для монтажа как экранированных, так и неэкранированных кабелей, что расширяет область его практического применения. Благодаря теплостойкому исполнению и пылебрызгозащищенному корпусу разъем может эксплуатироваться в условиях умеренной запыленности и повышенной влажности, характерных для производственных помещений и подвижных объектов.

Соединитель 2РТТ32КПН12Ш16В применяется для многократного соединения и разъединения электрических цепей при проведении наладочных работ, технического обслуживания и ремонта аппаратуры. Конструкция вилки и розетки допускает объемный монтаж методом пайки, что обеспечивает высокую ремонтопригодность и возможность повторного использования разъема после перемонтажа кабельной части.

Подтвержденные особенности и технические характеристики

Разъем 2РТТ32КПН12Ш16В относится к негерметичным теплостойким соединителям пылебрызгозащищенного исполнения. Условный размер корпуса составляет 32, что определяет габаритные и установочные параметры изделия. Соединитель оснащен двенадцатью контактами, скомбинированными по схеме 16: шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм. Такое сочетание позволяет одновременно передавать сигнальные цепи малой мощности и силовые цепи с повышенным током в рамках одного корпуса.

Ключевые параметры

• Тип соединителя: негерметичный, теплостойкий, пылебрызгозащищенный.
• Условный размер корпуса: 32.
• Количество контактов: 12.
• Сочетание контактов: 16 (шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм).
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Покрытие контактов: серебро.
• Способ монтажа: объемный, пайка.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Максимальная рабочая частота: 3 МГц.
• Максимальное напряжение: 850 В (амплитудное значение).

Корпус изделия выполнен из металла, что обеспечивает механическую прочность и экранирование внутренних цепей от электромагнитных помех. Изолятор изготовлен из карболита — термореактивного материала с высокой электрической прочностью и стойкостью к нагреву. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар при длительной эксплуатации.

Сочленение вилки и розетки осуществляется посредством резьбового соединения, которое гарантирует надежную фиксацию и предотвращает самопроизвольное расчленение при вибрационных и ударных нагрузках. Одношпоночная поляризация корпусов исключает неправильное соединение частей разъема и защищает контакты от механических повреждений.

Конструкция и варианты исполнения

Соединитель 2РТТ32КПН12Ш16В состоит из двух основных частей: вилки и розетки. Обе части могут выпускаться как в приборном, так и в кабельном исполнении. Кабельные части дополнительно подразделяются на варианты с прямым или угловым патрубком, что позволяет оптимально прокладывать кабель в условиях ограниченного пространства и выбирать направление вывода проводников в зависимости от компоновки аппаратуры.

Приборное исполнение предусматривает крепление части разъема на корпусе устройства или на монтажной панели с помощью штатных крепежных элементов. Кабельное исполнение предназначено для оконцевания кабелей и жгутов, соединяющих отдельные блоки аппаратуры между собой. Объемный способ монтажа методом пайки обеспечивает надежный электрический контакт и удобство выполнения монтажных работ как в заводских условиях, так и при проведении ремонтных операций в полевых условиях.

Применение

Соединитель 2РТТ32КПН12Ш16В широко используется в различных областях электроники и радиоаппаратуры для соединения и разъединения электрических цепей, проводов и кабелей. Изделие востребовано в системах автоматизации, контрольно-измерительной технике, источниках питания, усилительных трактах и коммутационном оборудовании, где требуется надежное разъемное соединение с резьбовой фиксацией.

Теплостойкое исполнение и расширенный температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют применять разъем в оборудовании, эксплуатируемом в неотапливаемых помещениях, на транспортных средствах и в климатических условиях с резкими перепадами температур. Пылебрызгозащищенное исполнение корпуса снижает риск попадания загрязнений на контактные поверхности, что способствует сохранению стабильных электрических параметров в процессе эксплуатации.

Соединитель подходит для монтажа экранированных и неэкранированных кабелей, обеспечивая корректное подключение экранных оплеток к металлическому корпусу для сохранения целостности электромагнитного экранирования линии связи. Благодаря серебряному покрытию контактов и резьбовому сочленению изделие сохраняет низкое переходное сопротивление и стабильное усилие контактного нажатия в течение всего срока службы.
