2РТТ32КПН12Г16В 2003г «5» Элекон
Производитель: Элекон
Технические характеристики

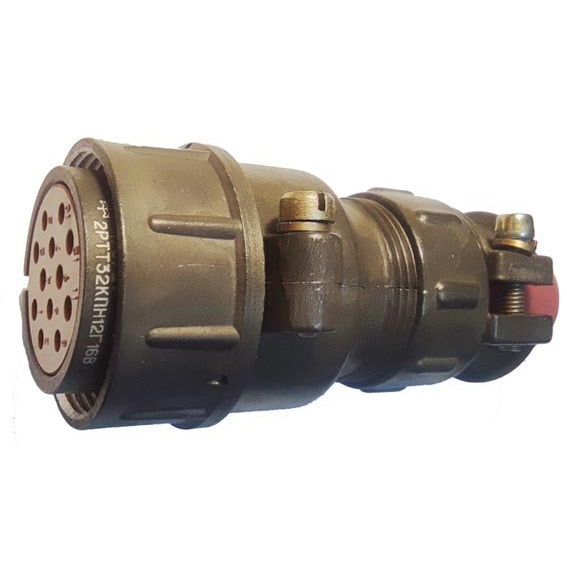

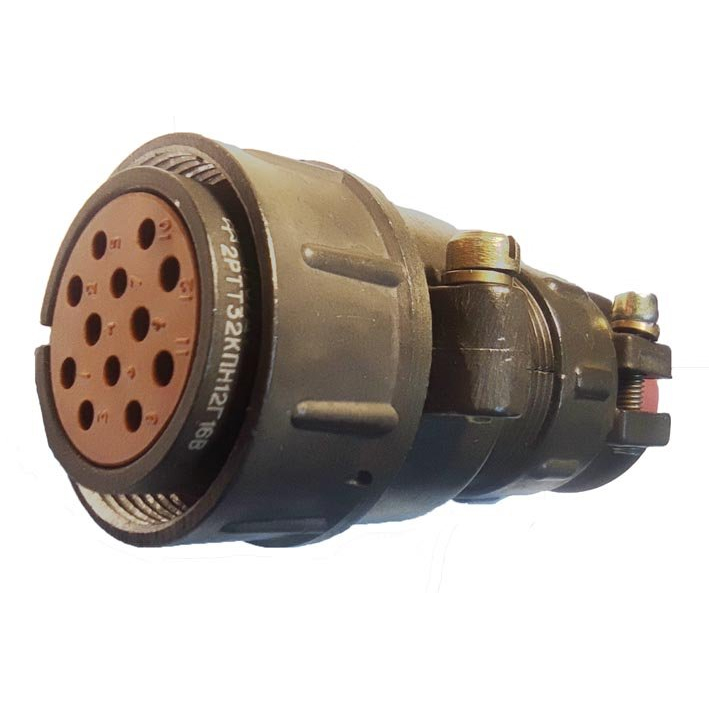

Соединитель 2РТТ32КПН12Г16В «5» Элекон относится к серии цилиндрических низкочастотных пылевлагозащищённых разъёмов российского производства, предназначенных для работы в жёстких климатических и механических условиях, в том числе в военной, промышленной и транспортной аппаратуре.
Тип соединителя: 2РТТ (резьбовое цилиндрическое соединение, негерметичное, всеклиматическое исполнение).
Условный размер корпуса: 32, количество контактов: 12, часть «Г» — обычно указывает на розетку приборного или кабельного исполнения; «16» — диаметр контактных отверстий/патрубка.
Климатическое исполнение: всеклиматическое, тропикоустойчивое, с возможностью эксплуатации при температуре от примерно −60 до +100 °C и повышенной влажности до 98% при +40 °C.
Предназначен для цепей постоянного и переменного тока частотой до 3 МГц, при амплитудном значении напряжения до 850 В (по разным поставщикам иногда указывается до 700 В постоянного тока).
Рабочий ток на один контакт — в диапазоне от примерно 20 до 200 А, в зависимости от конструкции и диаметра контакта.
Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаомов (обычно порядка 5000 МОм и выше).
Корпусы с одношпоночной поляризацией, соединение обеспечивается резьбовой накидной гайкой, соединитель рассчитан на объёмный монтаж пайкой проводов.
Покрытие контактов — серебро, допускается монтаж как экранированным, так и неэкранированным кабелем, в зависимости от вида патрубка и концевой гайки.
Соединитель предназначен для внутреннего монтажа, устойчив к вибрации, многократным сочленениям и механическим нагрузкам; количество допустимых сочленений‑расчленений — не менее 500.
Индекс «5» в обозначении обычно соответствует виду приёмки по ОТК/ВП или группе исполнения по стандартам завода‑изготовителя (например, ГЕО.364.120ТУ или аналогичным ТУ Элекон).
Соединитель применяется в электрических цепях РЭС, энергетического и транспортного оборудования, где требуется надёжный контакт и высокая помехоустойчивость при частотах до 3 МГц.
Описание
2РТТ32КПН12Г16В
2РТТ32КПН12Г16В: надежный разъем для ответственных электрических соединений
Разъем 2РТТ32КПН12Г16В применяется в электротехнических системах, где требуется стабильное и защищенное соединение кабельных цепей. Изделие относится к серии круглых штепсельных соединителей, рассчитанных на эксплуатацию в условиях вибраций, механических нагрузок и воздействия неблагоприятных факторов окружающей среды.
Маркировка 2РТТ32КПН12Г16В помогает идентифицировать конкретное исполнение разъема по типу корпуса, способу сочленения, контактной части и конструктивным особенностям. Такой подход позволяет точно подбирать компонент под требования конкретного оборудования и обеспечивать совместимость элементов электрической системы.
Особенности разъема 2РТТ32КПН12Г16В
Конструкция 2РТТ32КПН12Г16В ориентирована на создание надежного разъемного соединения. Круглый корпус способствует точной стыковке частей, а контактная группа обеспечивает передачу электрических сигналов или питания между узлами оборудования.
К ключевым особенностям разъема относятся:
Прочная конструкция для применения в промышленной и специальной аппаратуре.
Устойчивость к вибрационным и механическим воздействиям.
Удобство монтажа и технического обслуживания электрических цепей.
Возможность многократного соединения и разъединения.
Компактное размещение нескольких контактов в одном корпусе.
Использование в составе кабельных сборок, шкафов управления, приборов и оборудования.
Разъемы серии 2РТТ востребованы там, где недостаточно обычных бытовых соединителей. Они помогают организовать аккуратную, ремонтопригодную и надежную коммутацию без необходимости постоянного перепаивания проводников.
Где используется 2РТТ32КПН12Г16В
Разъем 2РТТ32КПН12Г16В может использоваться в различных отраслях, связанных с передачей питания, управляющих команд и измерительных сигналов. Наиболее распространенные направления применения включают:
промышленную автоматику;
приборостроение;
энергетическое оборудование;
системы управления и контроля;
транспортную технику;
телекоммуникационные
