Назначение и область применения

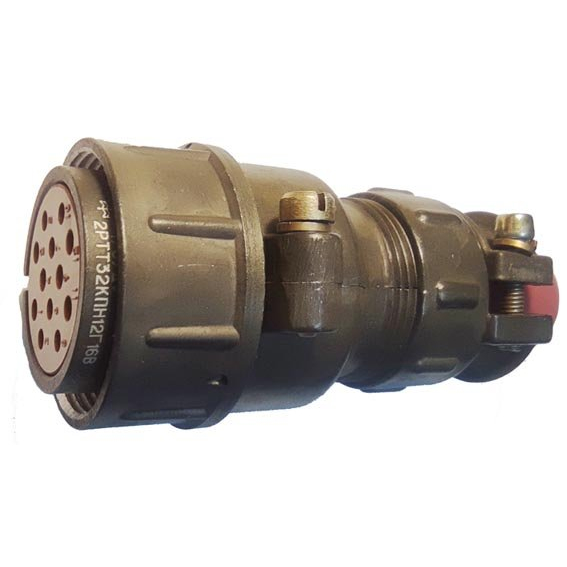

Кабельная розетка 2РТТ32КПН12Г16 относится к серии цилиндрических теплостойких низкочастотных соединителей 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Розетка рассчитана на работу в составе радиотехнической и радиоэлектронной аппаратуры, где требуется надежное ручное соединение и расчленение цепей.

Конструкция обеспечивает внутренний объемный монтаж и допускает эксплуатацию в условиях воздействия вибрации, ударных нагрузок и пыли. Соединитель подходит для блоков питания, измерительных приборов, промышленного оборудования и бортовых систем, где важны устойчивость к механическим воздействиям и стабильное контактное соединение.

Расшифровка маркировки и конструктивные особенности

Обозначение модели содержит информацию о типе корпуса, количестве контактов и исполнении:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищенный;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 12 — количество контактов;
• Г — розетка (вилка обозначается буквой Ш);
• 16 — сочетание типоразмеров контактов.

Отсутствие дополнительной буквы в конце маркировки указывает на стандартное исполнение. Изделие оснащено прямыми патрубками. Монтаж проводов выполняется методом пайки, что обеспечивает стабильное электрическое соединение и ремонтопригодность.

Электрические параметры

Розетка рассчитана на работу при максимальном амплитудном напряжении от 700 до 850 В. Токовая нагрузка зависит от диаметра установленных контактов:

• диаметр контакта 1,5 мм — до 20 А на контакт;
• диаметр контакта 2,5 мм — до 35 А на контакт.

Сопротивление изоляции составляет не менее 5000 МОм. Рабочая частота — до 3 МГц. Количество циклов сочленений и расчленений достигает 500. Указанные параметры подтверждают пригодность изделия для цепей средней и высокой токовой нагрузки.

Механическая стойкость и условия эксплуатации

Корпус соединителя обеспечивает защиту от пыли и брызг, что подтверждается типом 2РТТ. Изделие сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², а также выдерживает ударные нагрузки. Такая устойчивость позволяет применять розетку в подвижных узлах оборудования, транспортных средствах и аппаратуре, эксплуатируемой в нестационарных условиях.

Монтаж и подключение

Присоединение проводов осуществляется пайкой, что требует аккуратного выполнения работ и соблюдения температурного режима. Прямой патрубок с гайкой предназначен для фиксации неэкранированного кабеля. Перед монтажом необходимо убедиться в соответствии диаметра проводов типоразмерам установленных контактов. Соединение и расчленение выполняются вручную, без применения специального инструмента.
