Назначение и область применения

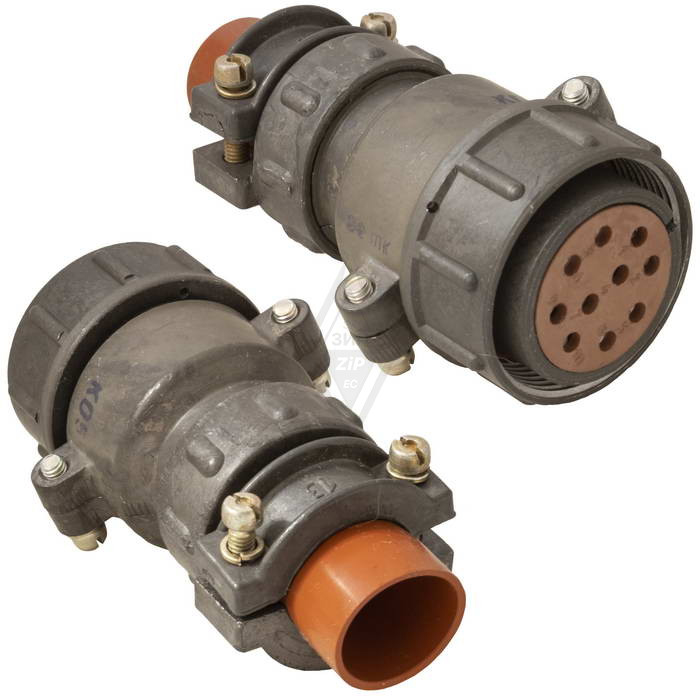

Соединитель 2РТТ32КПН10Ш1В серии 2РТТ производства НПО «Каскад» представляет собой низкочастотный цилиндрический разъём, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока в объёмном монтаже. Изделие применяется там, где требуется устойчивое к внешним воздействиям контактное соединение с резьбовой фиксацией.

Области применения охватывают авиационную технику, судостроение, военные системы и промышленное оборудование. Соединитель используется для передачи сигналов в цепях с рабочим напряжением до 850 В и частотой до 3 МГц.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме серии 2РТТ и содержит полную информацию о конструкции:

• 2РТТ — тип соединителя: теплостойкий цилиндрический;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — неэкранированное исполнение кабеля;
• 10Ш1 — 10 контактов типа Ш1, рассчитанных на провод сечением от 0,15 до 1,5 мм²;
• В — вилка.

Приёмка «5» подтверждает соответствие изделия установленным требованиям для применения в ответственных системах.

Технические характеристики

Соединитель обладает следующими подтверждёнными параметрами:

• максимальное рабочее напряжение — 850 В;
• рабочая частота — до 3 МГц;
• рабочая температура — от минус 60 до плюс 100 °C;
• ток на контакт — до 20 А при сечении провода 1,5 мм²;
• сопротивление изоляции — не менее 5000 МОм;
• количество циклов соединений — 500;
• минимальная наработка — 1000 часов;
• синусоидальная вибрация — диапазон от 1 до 5000 Гц с ускорением до 1500 м/с² (150 g).

Условия эксплуатации

Изделие выполнено теплостойким, тропико- и всеклиматическим. Соединитель является негерметичным, при этом обеспечивает пылебрызгозащиту и устойчив к влажности до 98% при температуре плюс 40 °C.

Резьбовая фиксация обеспечивает надёжное удержание ответной части, а монтажная гайка, входящая в конструкцию, упрощает установку на корпусе или панели. Такое сочетание делает соединитель пригодным для эксплуатации в условиях повышенной вибрации и перепадов температур.

Конструктивные особенности и применение

Кабельное исполнение с прямым патрубком и неэкранированным кабелем позволяет выполнять объёмный монтаж внутри приборов и блоков, где требуется компактное размещение жгутов. Десять контактов типа Ш1 с диапазоном сечений от 0,15 до 1,5 мм² дают возможность коммутировать как слаботочные сигнальные цепи, так и цепи с током до 20 А на контакт.

Соединитель 2РТТ32КПН10Ш1В подходит для применения в системах, где предъявляются повышенные требования к температурной стойкости и устойчивости к вибрации: в бортовой авиационной аппаратуре, судовых устройствах, военной технике и промышленных установках. Ограничение по частоте до 3 МГц определяет его использование преимущественно в низкочастотных цепях передачи сигналов и питания.

Приёмка «5» и заявленный ресурс в 500 циклов соединений с минимальной наработкой 1000 часов подтверждают пригодность изделия для ответственных применений, где важны стабильность контакта и предсказуемый срок службы.
