Назначение разъёма

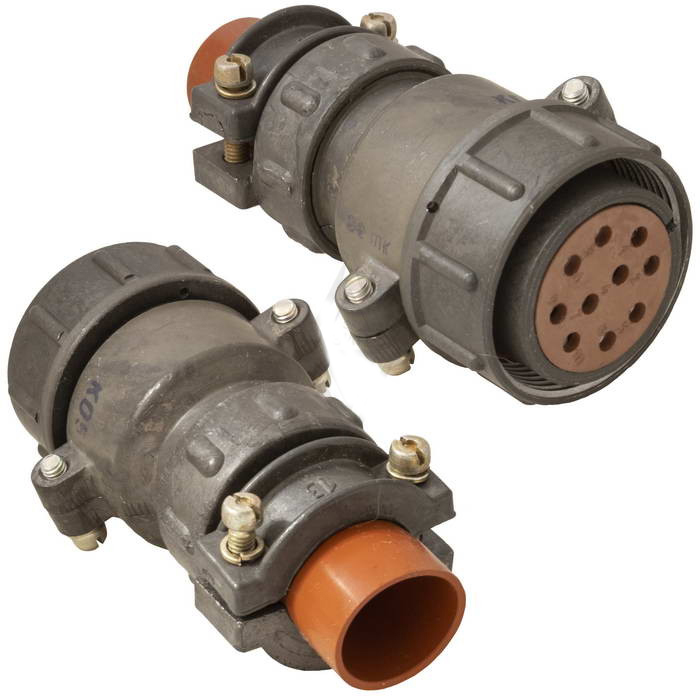

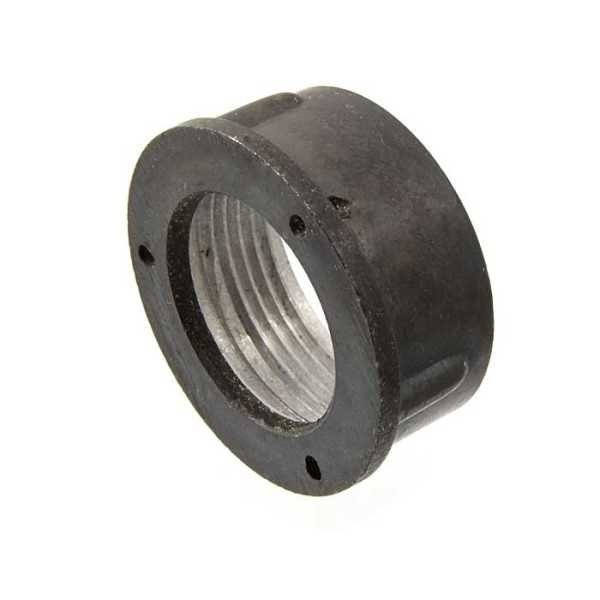

2РТТ32КПН10Ш1В Элекон «5» — это цилиндрический низкочастотный разъём (розетка кабельная) производства АО «Завод Элекон» из серии 2РТТ. Изделие предназначено для создания надёжных электрических соединений в сложных условиях эксплуатации. Разъём применяется для коммутации электрических цепей и передачи сигналов и тока в составе бортовых и промышленных систем.

Климатическое исполнение всеклиматическое (В) и широкий диапазон рабочих температур позволяют использовать разъём как в помещениях, так и на открытом воздухе, в том числе в составе оборудования, подверженного механическим нагрузкам и перепадам температуры.

Подтверждённые особенности конструкции

Разъём имеет условный размер корпуса 32 и 10 контактов типономинала Ш1В. Поляризация одношпоночная исключает неправильное сочленение. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление. Корпус выполнен из алюминиевого сплава, вставка — из карболита, цвет изделия тёмно-серый.

Сочленение резьбовое, монтаж выполняется пайкой. Разъём оснащён прямым патрубком для неэкранированного кабеля и предназначен для внутреннего или объёмного монтажа. Конструкция рассчитана на ресурс до 500 циклов сочленения-разъединения.

• Условный размер корпуса: 32
• Число контактов: 10 (типономинал Ш1В)
• Поляризация: одношпоночная
• Покрытие контактов: серебро
• Материал корпуса: алюминиевый сплав
• Материал вставки: карболит
• Цвет: тёмно-серый
• Метод сочленения: резьбовой
• Способ монтажа: пайка, внутренний или объёмный
• Патрубок: прямой, для неэкранированного кабеля
• Климатическое исполнение: всеклиматическое (В)
• Вид приёмки: «5» (ВП, ПЗ)

Технические характеристики

Разъём работоспособен в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Максимальное напряжение составляет до 560 В, допустимый ток — до 8 А на контакт диаметром 1 мм. Сопротивление контакта не превышает 5 мОм, сопротивление изоляции — не менее 1000 МОм, наработка — не менее 5000 часов.

Изделие выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате, одиночные удары с ускорением до 5000 метров на секунду в квадрате, многократные удары с ускорением до 1000 метров на секунду в квадрате, а также линейные нагрузки с ускорением до 2000 метров на секунду в квадрате.

Соответствие нормативным документам

Разъём соответствует техническим условиям ТУ ГЕ0.364.120. Вид приёмки «5» подтверждает приёмку представителем заказчика и наличие соответствующих отметок, что важно для применения в ответственных системах.

Области применения

Благодаря прочной конструкции и стойкости к внешним воздействиям разъём применяется в авиации, судостроении и промышленности. Он используется для передачи сигналов и электрического тока в составе кабельных сборок, соединительных узлов и бортового оборудования, где требуются вибростойкость, ударопрочность и стабильность контакта при широком диапазоне температур.

Розетка кабельная удобна для монтажа на кабеле с прямым патрубком и обеспечивает надёжное разъёмное соединение при эксплуатации в условиях повышенных механических нагрузок.
