Назначение соединителя

Цилиндрический низкочастотный соединитель 2РТТ32КПН10Ш1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и измерительных комплексов. Устройство рассчитано на работу при частоте до 3 МГц и напряжении до 700 В, при этом амплитудное значение напряжения составляет 850 В. Токовая нагрузка на один контакт достигает 20–35 А в зависимости от диаметра контактного элемента, что позволяет использовать соединитель в силовых и сигнальных цепях средней мощности.

Изделие относится к категории теплостойких и пылебрызгозащищённых соединителей ручного соединения. Это означает, что коммутация выполняется оператором вручную без применения специального инструмента, а конструкция корпуса препятствует проникновению пыли и брызг внутрь контактной зоны. Соединитель сохраняет работоспособность при температуре до плюс 100 градусов Цельсия, что допускает его применение в отсеках с повышенным тепловыделением и в аппаратуре, эксплуатируемой в жарком климате.

Конструктивные особенности

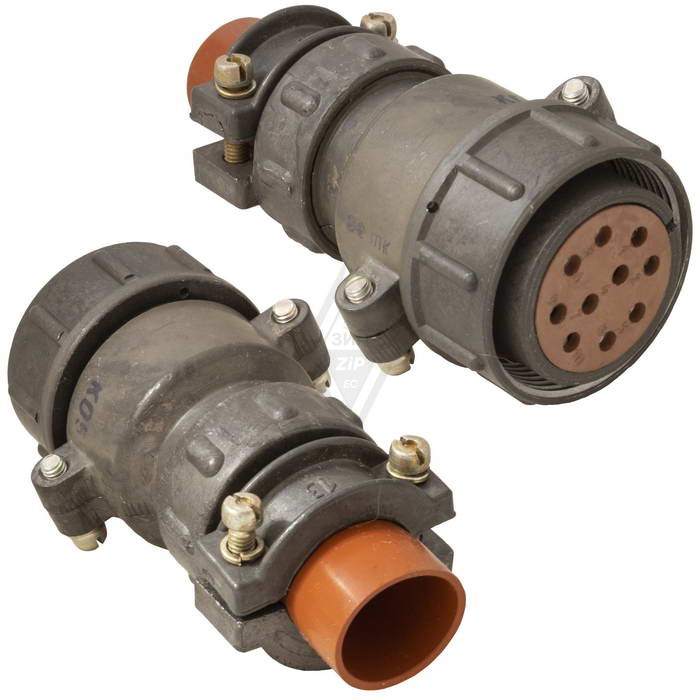

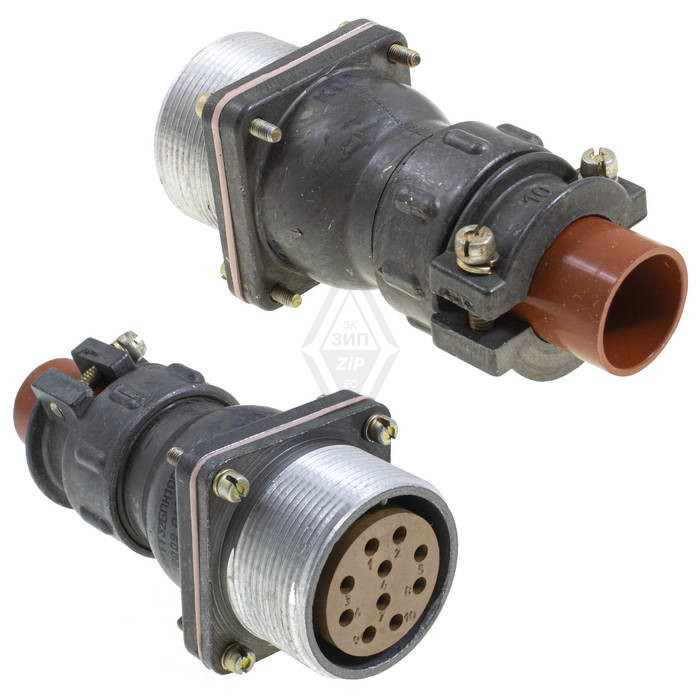

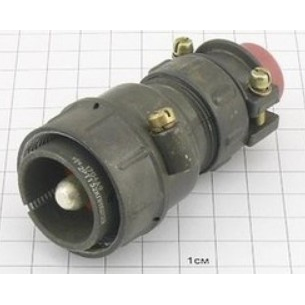

Корпус соединителя имеет условный размер 32, что определяет габаритные и присоединительные параметры устройства. Конструкция включает следующие элементы:

• кабельный корпус с маркировкой К для монтажа на кабельную сборку;
• прямой патрубок П, обеспечивающий осевой выход кабеля без дополнительных изгибов;
• гайка Н для фиксации неэкранированного кабеля;
• десять контактов, выполненных с посеребрением для снижения переходного сопротивления и защиты от окисления;
• тип вилки Ш с сочетанием 1В, определяющим цоколёвку и взаимное расположение контактов;
• всеклиматическое исполнение В, допускающее эксплуатацию в широком диапазоне внешних воздействий.

Сочленение ответных частей осуществляется резьбовым способом с одношпоночной поляризацией. Шпоночный механизм исключает ошибочную установку вилки в розетку с несоответствующей ориентацией контактов и защищает соединитель от механических повреждений при неправильном соединении. Монтаж проводов к контактам выполняется методом пайки, что обеспечивает надёжный электрический контакт и устойчивость к вибрационным нагрузкам.

Технические характеристики

Соединитель 2РТТ32КПН10Ш1В «5» обладает следующими подтверждёнными параметрами:

• максимальная общая токовая нагрузка — 160 А;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура — до плюс 100 градусов Цельсия;
• устойчивость к вибрациям в диапазоне 1–5000 Гц при ускорении до 30 g;
• устойчивость к ударным нагрузкам до 1000 g;
• работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па;
• наработка — не менее 1000 часов;
• количество циклов соединений — не менее 500.

Высокое сопротивление изоляции позволяет применять изделие в цепях с повышенными требованиями к утечкам тока. Стойкость к вибрациям и ударам делает соединитель пригодным для бортовой аппаратуры, подвижных установок и оборудования, подверженного механическим воздействиям. Работоспособность при низком давлении расширяет область применения вплоть до авиационной и высотной техники, где требуется сохранение электрической прочности в разреженной атмосфере.

Применение и приёмка

Приёмка «5» подтверждает, что изделие прошло установленный порядок контроля качества и соответствует требованиям технической документации для данной категории соединителей. Соединитель применяется в схемах, где требуется ручная коммутация, защита от пыли и брызг, а также устойчивость к повышенной температуре и механическим нагрузкам.

Десятиконтактная конфигурация с комбинированным сочетанием 1В обеспечивает удобную организацию многопроводных линий связи и питания. Изделие подходит для построения разъёмных соединений в измерительных стендах, испытательном оборудовании, промышленной автоматике и энергетических установках, где необходима регулярная коммутация с сохранением стабильных электрических параметров на протяжении всего срока эксплуатации.
