Назначение и область применения

Кабельная вилка 2РТТ32КПН10Ш15В входит в состав цилиндрических низкочастотных соединителей серии 2РТТ32. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе различной электронной и радиоэлектронной аппаратуры. Соединитель рассчитан на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Благодаря всеклиматическому исполнению вилка может применяться в аппаратуре, эксплуатируемой в широком диапазоне климатических условий. Теплостойкая и пылебрызгозащищённая конструкция позволяет использовать соединитель в устройствах, где предъявляются повышенные требования к надёжности электрических соединений и устойчивости к внешним воздействиям. Изделие применяется для сочленения и расчленения электрических цепей при монтаже, наладке и ремонте оборудования.

Конструктивные особенности

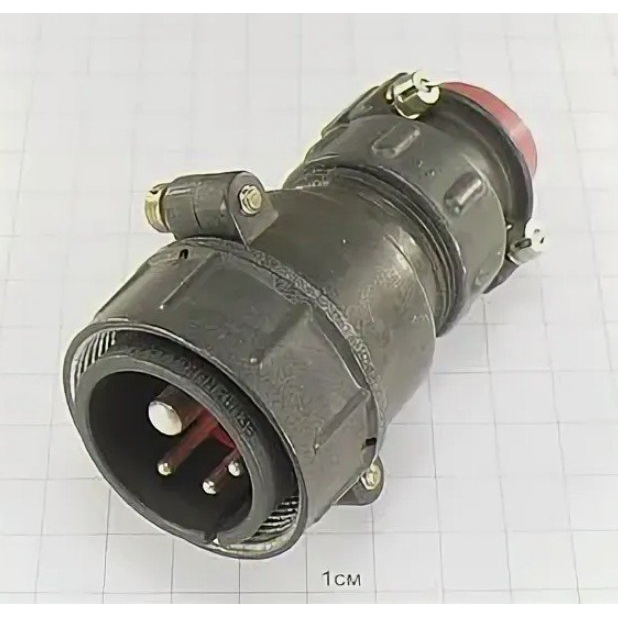

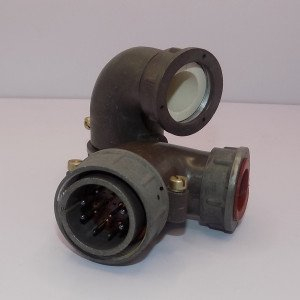

Вилка имеет кабельный тип корпуса с прямым патрубком, который предназначен для присоединения неэкранированного кабеля. Сочленение с ответной частью соединителя осуществляется резьбовым способом, что обеспечивает надёжную фиксацию и защиту контактной группы от самопроизвольного разъединения. Корпуса соединителя имеют одношпоночную поляризацию, исключающую неправильное соединение.

Контактная группа вилки содержит 10 контактов. Условное число сочетания контактов 15 соответствует следующему составу:

• шесть контактов диаметром 1,5 мм;
• четыре контакта диаметром 2,5 мм.

Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и защиту от окисления. Монтаж проводов к контактам выполняется методом пайки. Конструкция предусматривает внутренний объёмный монтаж, при котором соединения располагаются внутри корпуса вилки.

Технические параметры

Электрические характеристики

• Рабочее напряжение: до 850 В (амплитудное значение).
• Диапазон частот: до 3 МГц.
• Род тока: постоянный и переменный.

Конструктивные параметры

• Тип соединителя: цилиндрический низкочастотный, теплостойкий, пылебрызгозащищённый.
• Часть соединителя: вилка.
• Вид корпуса: кабельный.
• Вид патрубка: прямой.
• Вид гайки патрубка: для неэкранированного кабеля.
• Количество контактов: 10.
• Способ монтажа: пайка.
• Тип монтажа: внутренний объёмный.
• Покрытие контактов: серебро.
• Климатическое исполнение: всеклиматическое.

Монтаж и эксплуатация

При монтаже вилки 2РТТ32КПН10Ш15В провода кабеля припаиваются к контактным хвостовикам внутри корпуса. После выполнения паяных соединений производится фиксация кабеля в патрубке. Резьбовое сочленение с розеткой выполняется вращением накидной гайки до упора, при этом одношпоночная поляризация гарантирует правильную ориентацию контактов.

В процессе эксплуатации рекомендуется периодически проверять целостность кабельного ввода и состояние резьбового соединения. Пылебрызгозащищённое исполнение корпуса снижает вероятность попадания загрязнений внутрь соединителя, однако при использовании в условиях повышенной влажности следует обеспечивать дополнительную герметизацию места соединения патрубка с кабелем в соответствии с требованиями конкретного оборудования.

Серебряное покрытие контактов сохраняет стабильные электрические параметры при многократных циклах сочленения и расчленения, что делает вилку пригодной для применения в устройствах, где предусмотрено периодическое разъединение цепей.
