2РТТ32КПН10Ш1 «5»
Технические характеристики
2РТТ32КПН10Ш1

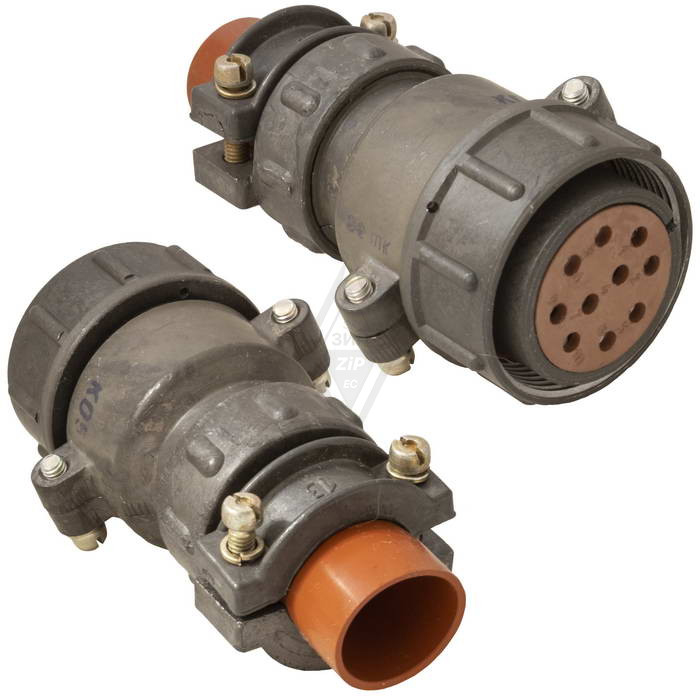

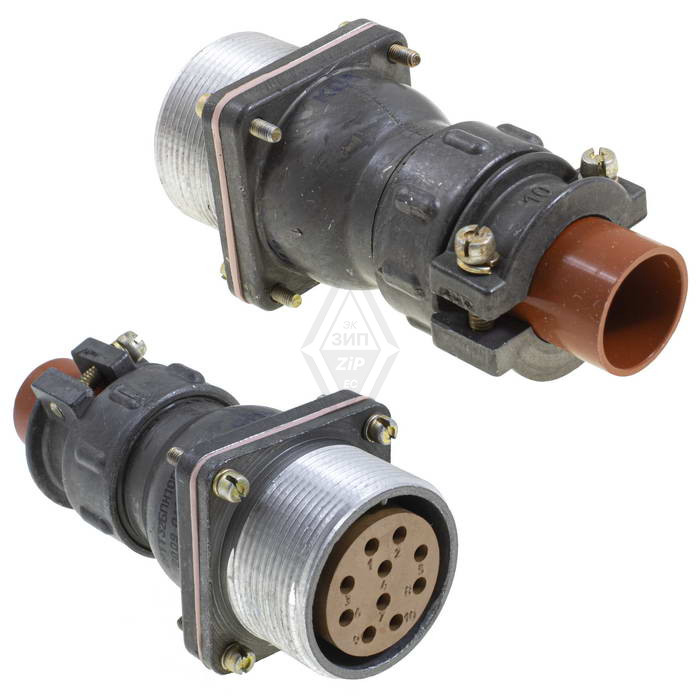

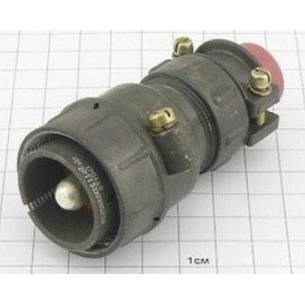

2РТТ32КПН10Ш1 — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для ручного соединения электрических цепей.
Назначение
Соединители типа 2РТТ теплостойкие и пылебрызгозащищенные, используются во внутренних объемных установках для цепей с током до 200 А на контакт и напряжением до 700 В (амплитуда 850 В).
Конструкция
Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро, монтаж — пайка. Предназначена для неэкранированного кабеля с прямым патрубком и стандартной гайкой.
Расшифровка обозначения
2РТТ: теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов.
32: условный размер корпуса.
КПН: кабельный корпус, прямой патрубок, гайка для неэкранированного кабеля.
10: количество контактов.
Ш: вилка.
1: сочетание контактов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 10 (6×Ø1,5 мм; 4×Ø2,5 мм) |
| Макс. ток на контакт | 20 А (Ø1,5 мм); 35 А (Ø2,5 мм) |
| Общий ток | 160 А |
| Рабочая температура | -60…+100 °C +1 |
| Вибрация | 1–5000 Гц, 300 м/с² |
| Удары | 10000 м/с² (одиночные); 1500 м/с² (многократные) |
| Срок службы | 500 сочленений-расчленений; наработка 1000 ч |
Изготавливается во всеклиматическом исполнении по ТУ ГЕ0.364.120.
