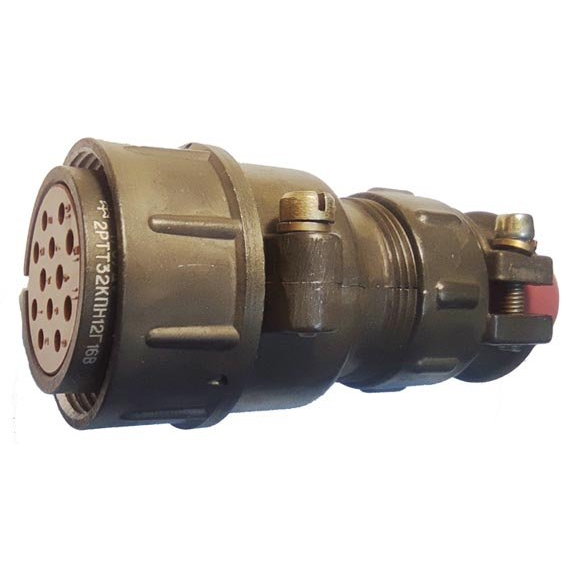

Назначение разъёма 2РТТ32КПН10Г1В «Каскад‑5»

2РТТ32КПН10Г1В «Каскад‑5» — низкочастотный цилиндрический разъём (розетка) из серии соединителей 2РТТ, предназначенный для применения в электрических цепях постоянного и переменного тока. Соединители этой серии используются для коммутации цепей с относительно высокими токами и напряжениями, в том числе в промышленной и силовой аппаратуре. Обозначение «Каскад‑5» указывает на конкретное исполнение или комплектацию разъёма в рамках системы «Каскад».

Разъём рассчитан на эксплуатацию в условиях повышенной механической нагрузки и агрессивной окружающей среды: вибрация, тряска, удары, перепады температуры и давления. Это делает его пригодным как для транспортной техники, так и для стационарных промышленных установок.

Подтверждённые особенности конструкции

Серия 2РТТ относится к негерметичным, но пылебрызгозащищённым и теплостойким цилиндрическим соединителям с ручным соединением и объёмным монтажом контактов. Разъём имеет нормальные габариты и выполнен в цилиндрическом корпусе.

Расшифровка обозначения модели:

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический, нормальных габаритов.
• 32 — условный размер корпуса, определяющий габариты и количество контактов.
• 10Г — указание на количество и расположение гнёзд (контактов‑гнёзд).
• 1В — обозначение исполнения по напряжению и ряду конструктивных признаков (вариант контактной части, тип кабельного ввода и другие признаки).

Соединители 2РТТ обеспечивают высокое сопротивление изоляции порядка нескольких тысяч мегом и способны работать при напряжениях до 700–850 В амплитудного значения. На один контакт допускается значительная токовая нагрузка — десятки ампер, а суммарный ток по всем контактам может достигать сотен ампер.

Применение и условия эксплуатации

Разъём применяется для соединения силовых и силовых‑сигнальных линий, где требуется стойкость к интенсивной вибрации, многократным ударам и длительной наработке. Благодаря этим свойствам соединители серии 2РТТ востребованы в авиационной, железнодорожной и другой транспортной технике, а также в стационарных промышленных установках.

Модель 2РТТ32КПН10Г1В «Каскад‑5» имеет приёмку «5», что подтверждает её соответствие установленным требованиям для изделий данного класса. Разъём предназначен для объёмного монтажа контактов и ручного соединения, что позволяет использовать его в составе бортовых и промышленных кабельных сетей.

При подборе разъёма следует учитывать, что серия 2РТТ является негерметичной, но пылебрызгозащищённой: она устойчива к воздействию пыли и брызг, однако не рассчитана на длительное погружение в воду или работу в условиях полной герметизации. Для корректной эксплуатации важно соблюдать допустимые токовые и температурные режимы, а также требования к монтажу контактов.

Технические характеристики VirtueMart

• Название: 2РТТ32КПН10Г1В Каскад «5».
• Артикул: 5986.
• Категория: 2РТТ32.
• Производитель: Каскад.
• Приемка: «5».
