Назначение соединителя 2РТТ32КПН10Г1В

Низкочастотный цилиндрический электрический соединитель 2РТТ32КПН10Г1В серии 2РТТ предназначен для надежного соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие обеспечивает коммутацию цепей постоянного и переменного тока в диапазоне частот до 3 МГц при рабочем напряжении до 850 В амплитудного значения. Соединитель рассчитан на эксплуатацию в составе стационарных и подвижных объектов, где предъявляются повышенные требования к устойчивости электрических контактов при механических и климатических воздействиях.

Благодаря резьбовой фиксации сочленяемых частей обеспечивается высокая механическая прочность соединения и защита от самопроизвольного расчленения при вибрационных нагрузках. Конструкция допускает многократное сочленение и расчленение, что делает соединитель пригодным для применения в аппаратуре, требующей периодического технического обслуживания, замены блоков или переконфигурации кабельной сети.

Конструктивные особенности

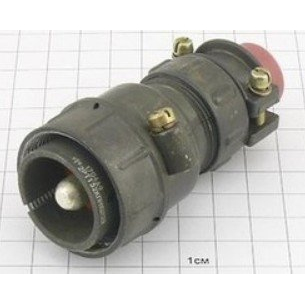

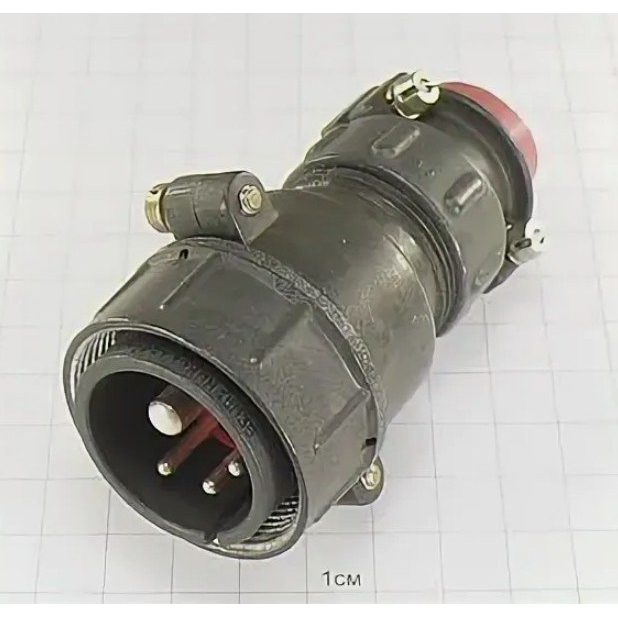

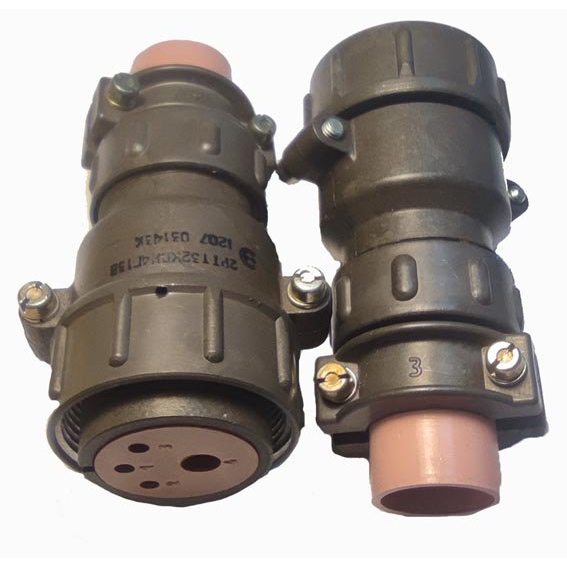

Соединитель 2РТТ32КПН10Г1В представляет собой кабельную розетку с прямым патрубком и корпусом кабельного типа. Изделие состоит из вилки и розетки, каждая из которых может быть выполнена в приборном или кабельном варианте. Монтаж проводников осуществляется пайкой объемного типа, что обеспечивает стабильное переходное сопротивление и надежную фиксацию проводов в контактных хвостовиках.

Корпус соединителя имеет условный размер 32. В конструкции предусмотрена гайка для неэкранированного кабеля, что упрощает монтаж и ввод кабельной сборки без дополнительных экранирующих элементов. Изделие относится к негерметичным соединителям, однако обладает теплостойкостью и тропикоустойчивостью. Исполнение всеклиматическое, что подтверждается индексом «В» в обозначении.

Контактная группа включает 10 контактов. Размерная комбинация Г1 предусматривает распределение контактов по диаметрам: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Все контакты покрыты серебром, что обеспечивает низкое переходное сопротивление, высокую проводимость и стойкость к окислению в условиях повышенной влажности.

Технические характеристики

Соединитель 2РТТ32КПН10Г1В рассчитан на работу в следующих условиях:

• Диапазон частот: от постоянного тока до 3 МГц;
• Рабочее напряжение: до 850 В амплитудного значения;
• Сопротивление изоляции: не менее 5000 МОм;
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
• Устойчивость к вибрационным нагрузкам: до 1500 метров на секунду в квадрате (150 g);
• Максимальная относительная влажность: 98 процентов при температуре плюс 40 градусов Цельсия;
• Пониженное атмосферное давление: 1,3 на 10 в минус четвертой степени Па;
• Минимальная наработка: 1000 часов;
• Количество сочленений-расчленений: 500 циклов;
• Срок сохраняемости: 15 лет.

Расшифровка обозначения

Маркировка 2РТТ32КПН10Г1В содержит информацию о типе и конструктивных параметрах соединителя:

• 2РТТ — тип соединителя: теплостойкий цилиндрический нормальных габаритов;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 10 — количество контактов;
• Г1 — размерная комбинация контактов: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Применение

Соединитель 2РТТ32КПН10Г1В предназначен для использования в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и системах связи. Изделие подходит для монтажа кабельных сборок с неэкранированными проводами, где требуется надежная коммутация сигнальных и силовых цепей. Категория приемки «5» указывает на соответствие изделия требованиям технических условий для ответственных применений.

Соединитель сохраняет работоспособность при значительных перепадах температур, повышенной влажности, вибрационных и ударных нагрузках, а также в условиях пониженного атмосферного давления. Это позволяет применять его в аппаратуре, эксплуатируемой в сложных климатических зонах, включая районы с тропическим и холодным климатом.
