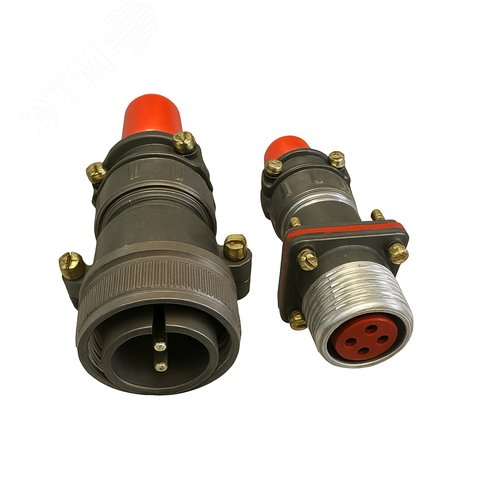

2РТТ32КПН10Г15В

Цена: ПОД ЗАКАЗ

В наличии: 33 шт.

2008 5: 12 шт
2020 5: 21 шт

Технические характеристики

2РТТ32КПН10Г15В

Разъем 2РТТ32КПН10Г15В — это низкочастотный цилиндрический соединитель теплостойкого ряда 2РТТ, выполненный по типу «вилка/розетка» с ручным соединением и резьбовой фиксацией парного положения.

Назначение и тип исполнения

Этот разъем относится к брызгопылезащищенным, негерметичным, всеклиматическим коннекторам объемного монтажа, предназначенным для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Он используется для соединения кабельных и приборных линий в электро‑ и радиоаппаратуре, в том числе в условиях повышенной влажности, вибрации и перепадов температур.

Основные технические характеристики

Рабочее напряжение: до 850 В (амплитудное значение), что соответствует длительному режиму работы в цепях постоянного и переменного тока.
Токовая нагрузка: типичная максимальная токовая нагрузка на одиночный контакт — до 20 А для контактов Ø 1,5 мм и до 35 А для Ø 2,5 мм, суммарная нагрузка на разъем — до порядка 160 А.
Изоляция: сопротивление изоляции в нормальных условиях не менее 5000 МОм, что обеспечивает высокую надежность по пробою и токам утечки.

Климатические и механические параметры

Диапазон температур: рабочая температура окружающей среды обычно от –60 до +100 °C, что позволяет применять разъем в суровых климатических условиях и в аппаратуре, работающей в нагревающихся отсеках.
Механическая стойкость: разъем выдерживает синусоидальную вибрацию с ускорением до нескольких сотен м/с² и ударные нагрузки до порядка 1500 м/с² (до 150 g), а также пониженное давление до примерно $1{,}3\cdot 10^{-4}$ 1, 3 ⋅ 1 0 − 4 Па.
Количество сочленений‑расчленений: не менее 500 циклов, минимальная наработка — около 1000 часов, что подтверждает достаточно высокую долговечность и ресурс.

Конструктивные особенности 2РТТ32КПН10Г15В

Условный размер корпуса — 32, что соответствует относительно крупному типоразмеру линейки 2РТТ.
Количество контактов: 10 шт., обычно с разбивкой по диаметрам, например, 6×Ø1,5 мм и 4×Ø2,5 мм.
Контакты: изготавливаются из материалов с серебряным покрытием, обеспечивая низкое переходное сопротивление порядка единиц миллиом на контакт.
Типоразъем: розетка кабельная с прямым патрубком и гайкой для монтажа неэкранированным кабелем, рассчитана на объемный монтаж внутри оборудования.

Можно отдельно расписать расшифровку условного обозначения «2РТТ32КПН10Г15В» с разбором каждой буквы и цифры.

Описание

Назначение и область применения

Разъем 2РТТ32КПН10Г15В представляет собой низкочастотный цилиндрический соединитель теплостойкого ряда 2РТТ. Изделие выполнено по схеме «вилка/розетка» с ручным соединением и резьбовой фиксацией парного положения, что обеспечивает надежный механический контакт и защиту от самопроизвольного расчленения при эксплуатации.

Данный разъем относится к категории брызгопылезащищенных, негерметичных, всеклиматических коннекторов объемного монтажа. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Основная сфера применения — соединение кабельных и приборных линий в электро- и радиоаппаратуре, включая оборудование, эксплуатируемое в условиях повышенной влажности, вибрационных нагрузок и значительных перепадов температур.

Изделие востребовано в промышленной электронике, измерительной технике, системах управления и коммутации, где требуется стабильное электрическое соединение с высокой стойкостью к внешним воздействиям.

Технические характеристики

Электрические параметры

Рабочее напряжение: до 850 В (амплитудное значение), что допускает длительную эксплуатацию в цепях постоянного и переменного тока.
Токовая нагрузка на одиночный контакт: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
Суммарная токовая нагрузка на разъем: до порядка 160 А.
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.
Переходное сопротивление контактов: порядка единиц миллиом, что достигается применением серебряного покрытия.

Климатические и механические параметры

Диапазон рабочих температур окружающей среды: от –60 до +100 °C.
Стойкость к синусоидальной вибрации с ускорением до нескольких сотен метров на секунду в квадрате.
Ударные нагрузки: до порядка 1500 метров на секунду в квадрате (до 150 g).
Пониженное атмосферное давление: до примерно 1,3 на 10 в минус четвертой степени Па.
Количество сочленений-расчленений: не менее 500 циклов.
Минимальная наработка: около 1000 часов.

Конструктивные особенности

Условный размер корпуса разъема — 32, что соответствует относительно крупному типоразмеру в линейке 2РТТ. Количество контактов — 10 штук. Контактная группа имеет разбивку по диаметрам, в частности возможно исполнение с шестью контактами диаметром 1,5 мм и четырьмя контактами диаметром 2,5 мм. Контакты изготавливаются из материалов с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока службы.

Типоразъем: розетка кабельная с прямым патрубком и гайкой. Конструкция рассчитана на монтаж неэкранированным кабелем и объемный монтаж внутри оборудования. Резьбовая фиксация парного положения гарантирует плотное прилегание сопрягаемых частей и защиту от случайного разъединения.

Расшифровка условного обозначения

Маркировка 2РТТ32КПН10Г15В содержит структурированную информацию о конструктивном исполнении изделия.

Цифра 2 в начале обозначения указывает на порядковый номер разработки в серии.
РТТ — серия разъемов теплостойкого исполнения.
Число 32 — условный размер корпуса.
К — кабельная часть соединителя.
П — прямой патрубок.
Н — неэкранированный кабель.
Число 10 — количество контактов.
Г — исполнение с гайкой для фиксации.
Число 15 — диаметр контактов или соответствующая размерная группа.
В — всеклиматическое исполнение.

Артикул изделия: 80138. Категория: 2РТТ32. Производитель не указан.
