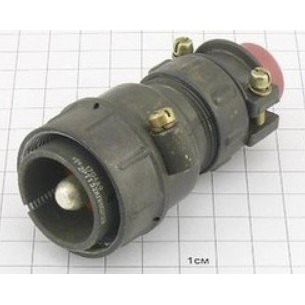

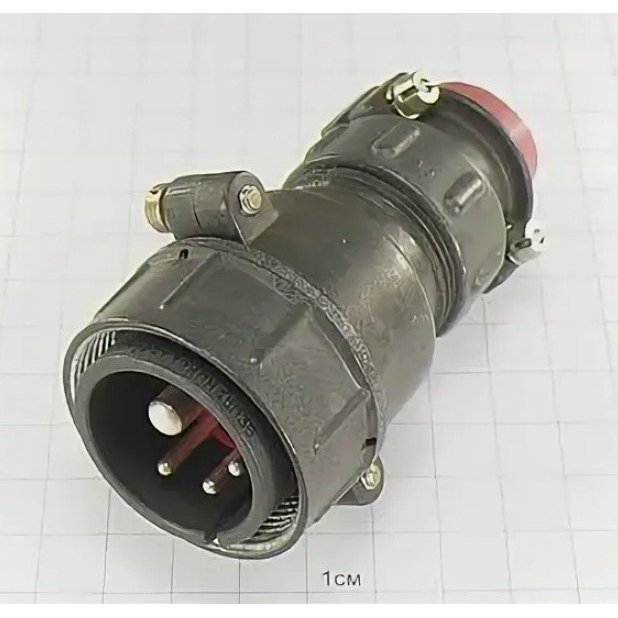

2РТТ32КПН10Г1 «5»

Цена:

4500 ₽

Технические характеристики

2РТТ32КПН10Г1

2РТТ32КПН10Г1 — это цилиндрический низкочастотный разъём серии 2РТТ, предназначенный для соединения электрических цепей в различных электро- и радиоаппаратах. Он теплостойкий, пылебрызгозащищённый, с внутренним объёмным монтажом методом пайки и резьбовым соединением.

Расшифровка обозначения

2РТТ : тип разъёма — теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов.
32 : условный размер корпуса.
К : кабельный корпус.
П : прямой патрубок.
Н : гайка для фиксации кабеля (неэкранированный).
10 : 10 контактов (обычно комбинация диаметров 1,5 мм и 2,5 мм).
Г1 : вариант исполнения (всеклиматическое).

Технические характеристики

Разъём работает в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Рабочая температура — от -60 до +100 °C, сопротивление изоляции не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.

Параметр	Значение
Ток на контакт (Ø1,5 мм)	До 20 А
Ток на контакт (Ø2,5 мм)	До 35 А
Общий ток	До 160 А
Вибрация (синусоидальная)	1–5000 Гц, 300 м/с²
Удар (одиночный)	10000 м/с²
Покрытие контактов	Серебро

Применение

Используется в авиации, судостроении и промышленной аппаратуре для надёжного соединения проводов и кабелей в жёстких условиях. Соответствует ТУ ГЕ0.364.120.
