Назначение и область применения

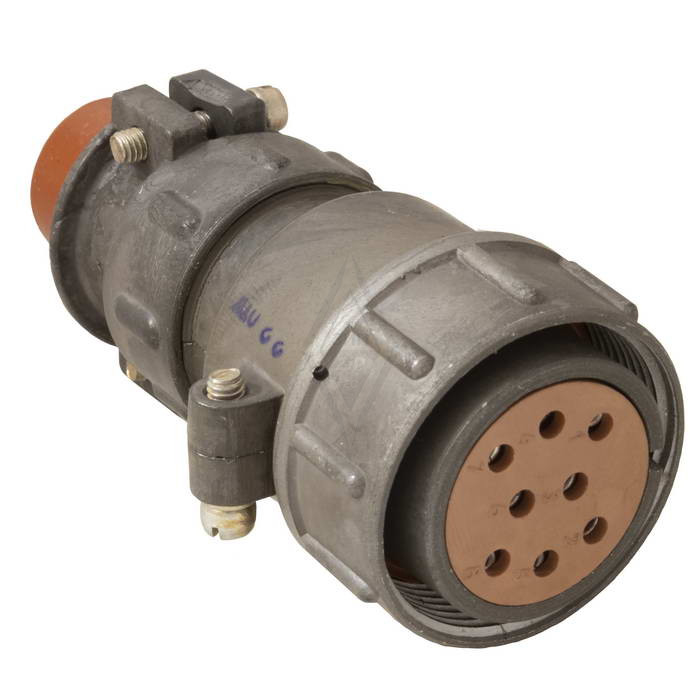

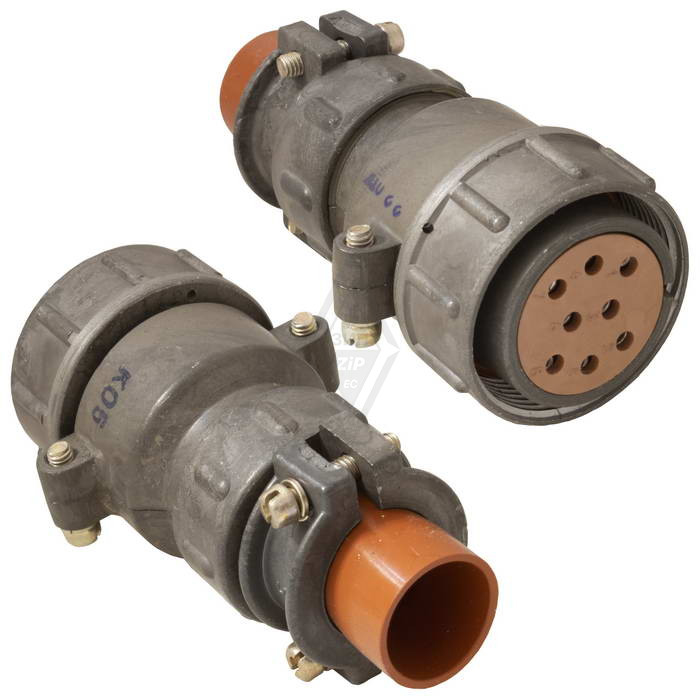

Низкочастотный цилиндрический соединитель 2РТТ32КПН-8Г-14В пылебрызгозащищенного типа предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, эксплуатируемой в условиях повышенной запыленности, влажности и воздействия агрессивных факторов внешней среды.

Соединитель рассчитан на работу при напряжении до 850 В амплитудного значения. Конструкция обеспечивает надежное электрическое соединение и механическую фиксацию ответных частей, что позволяет использовать изделие в стационарной и подвижной аппаратуре, а также в устройствах, подвергающихся вибрационным и ударным нагрузкам.

Расшифровка обозначения

Маркировка соединителя содержит информацию о его конструктивных особенностях и климатическом исполнении. Полная расшифровка обозначения представлена ниже:

• 2РТТ — тип соединителя, пылебрызгозащищенное исполнение;
• 32 — условный размер корпуса;
• К — кабельный тип корпуса;
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 8Г — розетка с восемью контактами;
• 14 — сочетание контактов;
• В — всеклиматическое исполнение.

Электрические характеристики

Соединитель обеспечивает рабочий ток до 35 А на каждый контакт. Суммарный допустимый ток через соединитель составляет до 175 А. Диаметр контактов равен 2,5 мм, контактные поверхности имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление — не более 1 мОм.

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм, что гарантирует надежную работу изделия в цепях с высокими требованиями к электрической прочности и минимальным токам утечки. Указанные параметры сохраняются в широком диапазоне температур и при воздействии повышенной влажности.

Механические и эксплуатационные параметры

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате, а также к одиночным ударам с ускорением до 10000 метров на секунду в квадрате.

Минимальная наработка на отказ составляет 1000 часов, допустимое количество циклов сочленения и расчленения — 500. Габаритные размеры изделия: 84 на 41,5 на 55 мм. Всеклиматическое исполнение позволяет применять соединитель в различных климатических зонах, включая районы с экстремально низкими и высокими температурами.

Конструктивные особенности

Прямой патрубок с гайкой для неэкранированного кабеля упрощает монтаж и обеспечивает надежную фиксацию кабельного ввода. Пылебрызгозащищенная конструкция предотвращает попадание внутрь корпуса пыли, грязи и брызг воды, что особенно важно при эксплуатации аппаратуры в полевых условиях, на производстве и на транспорте.

Восьмиконтактная розетка с серебряным покрытием контактов обеспечивает стабильное электрическое соединение при длительной эксплуатации. Соединитель совместим с ответными частями того же типа и типоразмера, что позволяет использовать его как при новом проектировании аппаратуры, так и при ремонте и модернизации существующих устройств.
