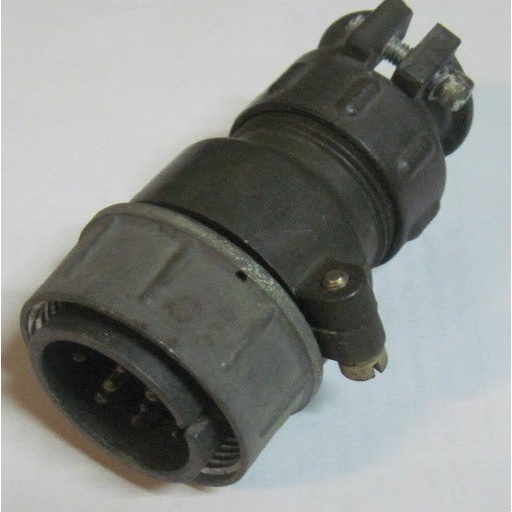

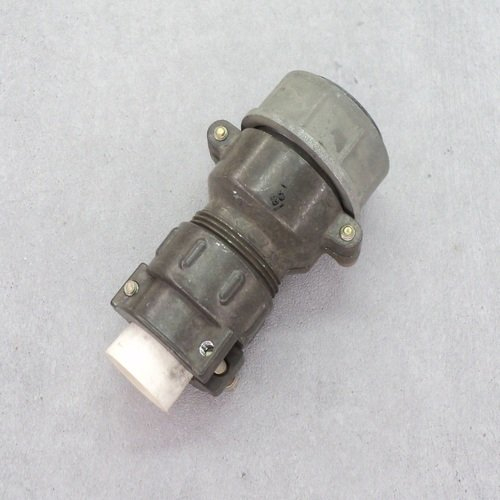

Назначение соединителя 2РТТ32КПН-12Ш-16В

Низкочастотный цилиндрический соединитель 2РТТ32КПН-12Ш-16В предназначен для коммутации электрических цепей постоянного и переменного тока в составе электро- и радиоаппаратуры. Устройство обеспечивает соединение и разъединение проводов, кабелей, узлов и блоков, выступая связующим звеном между приборной и кабельной частями — вилкой и розеткой. Конструкция относится к пылебрызгозащищённому негерметичному типу с резьбовой фиксацией, что обеспечивает надёжное механическое сочленение и защиту контактной группы от внешних воздействий в условиях умеренной запылённости и брызг.

Изделие рассчитано на работу в электрических цепях с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Рабочий ток на контакт достигает 2,5 А и зависит от диаметра контактов, который лежит в диапазоне от 1,5 до 9 мм. Соединитель допускает эксплуатацию в составе стационарной и возимой аппаратуры, где требуется многократное сочленение и расчленение с сохранением стабильных электрических параметров.

Расшифровка обозначения и конструктивные особенности

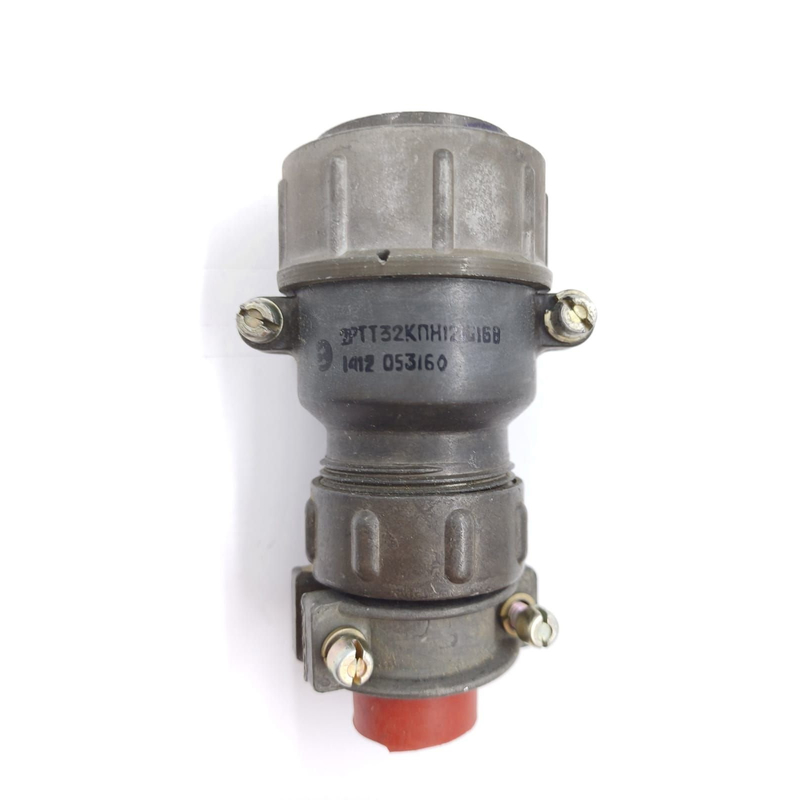

Маркировка 2РТТ32КПН-12Ш-16В содержит полную информацию о конструктивном исполнении и ключевых параметрах соединителя. Каждый символ обозначения имеет строго определённое значение.

• 2РТТ — тип соединителя, определяющий серию и базовую конструкцию.
• 32 — условный размер корпуса, характеризующий габаритные и присоединительные размеры.
• К — кабельный корпус, предусматривающий монтаж на кабельную часть линии.
• П — прямой патрубок, задающий осевое направление вывода кабеля без угловых переходов.
• 12 — количество контактов в контактной группе.
• Ш — вилочная часть соединителя, ответная розетке.
• 16 — условное обозначение сочетания контактов, определяющее схему расположения и типоразмеры контактных элементов.
• В — всеклиматическое исполнение, включающее теплостойкость и тропикоустойчивость.

Корпус с резьбовой фиксацией обеспечивает контролируемое усилие сочленения и предотвращает самопроизвольное разъединение при вибрационных нагрузках. Прямой патрубок упрощает прокладку кабеля в ограниченном пространстве и облегчает монтаж объёмным способом с внутренней пайкой проводников к хвостовикам контактов.

Технические характеристики и условия эксплуатации

Электрические параметры соединителя обеспечивают стабильную передачу сигналов и питающих напряжений в широком диапазоне внешних воздействий. Сопротивление контактов составляет не более 2,5 мОм для контактов малого диаметра и снижается до 0,15 мОм для контактов большего сечения. Сопротивление изоляции между контактами и между контактами и корпусом составляет не менее 5000 МОм, что гарантирует высокую помехозащищённость и электробезопасность цепей.

Диапазон рабочих температур охватывает значения от минус 60 до плюс 100 градусов Цельсия. Устройство выдерживает вибрационные нагрузки с ускорением до 1500 метров в секунду за секунду (150 g), сохраняя целостность контактной пары. Допустимая относительная влажность воздуха достигает 98 процентов при температуре плюс 40 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Ресурс и монтаж

Наработка на отказ составляет 1000 часов, а допустимое количество циклов сочленения и расчленения достигает 500. Монтаж выполняется объёмным способом с применением пайки, внутреннее расположение контактов обеспечивает защиту паяных соединений от механических повреждений. Всеклиматическое исполнение допускает применение соединителя в районах с тропическим климатом и в условиях повышенных температур без потери эксплуатационных качеств.
