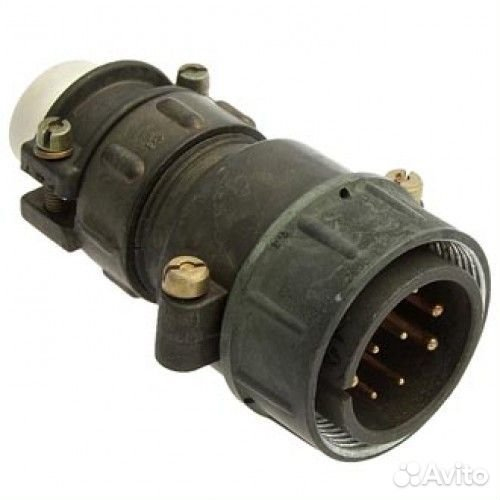

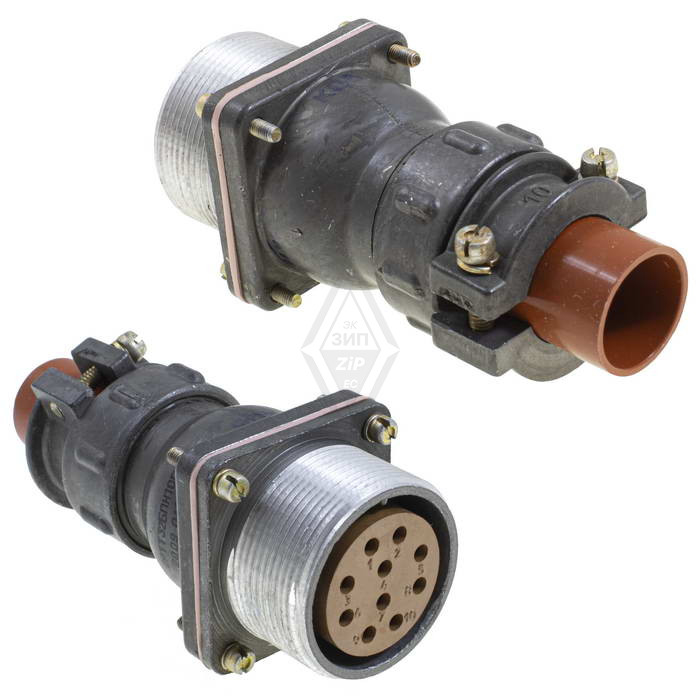

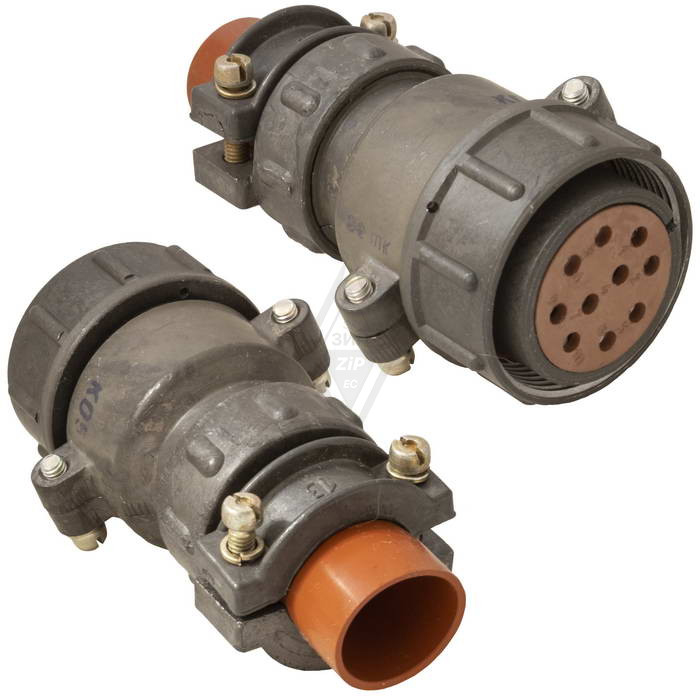

Назначение соединителя 2РТТ32КПН-10Ш-1В «5»

Цилиндрический низкочастотный соединитель 2РТТ32КПН-10Ш-1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе электронной, радиотехнической и контрольно-измерительной аппаратуры. Устройство рассчитано на работу при частоте до 3 МГц и амплитудном значении напряжения до 850 В. Конструкция обеспечивает пылебрызгозащищённое исполнение, что допускает эксплуатацию в условиях умеренного воздействия пыли и водяных брызг. Соединитель ориентирован на внутренний монтаж методом пайки и предназначен для применения в аппаратуре всеклиматического исполнения. Изделие используется для соединения кабельных сборок с блочными частями радиоэлектронных устройств, в том числе в стационарных и подвижных объектах, где требуется разъёмное сочленение с высокой повторяемостью подключения.

Технические характеристики и подтверждённые особенности

Изделие соответствует требованиям технических условий ТУ ГЕ0.364.120 (АШДК.434410.060ТУ). Соединитель сохраняет работоспособность в широком диапазоне внешних воздействующих факторов.

Электрические и механические параметры

• Рабочая частота — до 3 МГц.
• Максимальное напряжение — 850 В амплитудного значения.
• Количество контактов — 10.
• Вид корпуса — кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Тип соединителя — вилка (обозначается литерой Ш).
• Условный размер корпуса — 32.

Климатическая стойкость и надёжность

• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная относительная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени паскаля.
• Устойчивость к вибрационным нагрузкам.
• Минимальная наработка — 1000 часов.
• Количество циклов сочленения-расчленения — не менее 500.
• Срок хранения — 15 лет.

Структура условного обозначения

Маркировка соединителя содержит закодированные сведения о конструктивных особенностях изделия. Элементы обозначения расшифровываются следующим образом.

1. 2РТТ — тип соединителя: цилиндрический низкочастотный.
2. 32 — условный размер корпуса.
3. К — кабельный вид корпуса.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 10 — количество контактов.
7. Ш — вилочная часть соединителя (в отличие от розетки, обозначаемой литерой Г).
8. 1В — сочетание контактов и всеклиматическое исполнение.

Применение

Соединитель 2РТТ32КПН-10Ш-1В «5» применяется в цепях питания, сигнальных линиях и измерительных трактах радиоэлектронной аппаратуры. Изделие востребовано при производстве и ремонте приборов специального назначения, промышленной электроники, контрольно-испытательных стендов и лабораторного оборудования. Пылебрызгозащищённая конструкция и всеклиматическое исполнение позволяют использовать соединитель в условиях производственных помещений, транспортных отсеков и наружных установок при условии защиты от прямого длительного воздействия осадков и погружения в жидкость. Кабельная вилка с прямым патрубком и гайкой для неэкранированного кабеля рассчитана на фиксацию кабельного вывода без применения экранирующей оплётки, что упрощает монтаж при работе с обычными монтажными проводами и жгутами. Пайка контактов обеспечивает надёжное электрическое соединение с минимальным переходным сопротивлением, а количество сочленений-расчленений не менее 500 подтверждает пригодность соединителя для многократного использования в процессе настройки, проверки и периодического обслуживания аппаратуры.
