Назначение и область применения

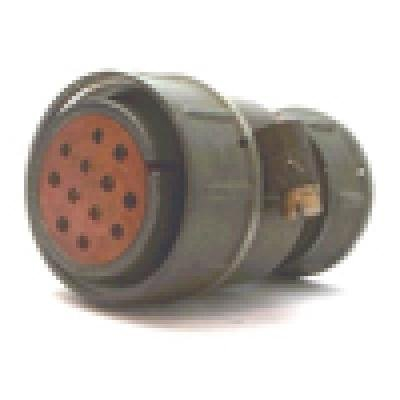

Кабельная розетка 2РТТ32КПЭ8В представляет собой цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Устройство рассчитано на работу с частотой до 3 МГц и применяется в тех случаях, когда требуется надёжное разъёмное соединение с защитой от пыли и брызг. Благодаря всеклиматическому исполнению разъём сохраняет работоспособность в широком диапазоне внешних условий, что позволяет использовать его как в закрытых помещениях, так и на открытых объектах.

Розетка ориентирована на объёмный монтаж методом пайки. Такой способ установки обеспечивает стабильный электрический контакт и удобство при сборке кабельных сетей в условиях производства или ремонта. Резьбовое соединение ответной части гарантирует фиксацию сочленения и исключает самопроизвольное разъединение при вибрациях и механических воздействиях.

Технические особенности

Соединитель имеет восемь контактов, что позволяет передавать несколько сигналов или питающих линий в составе одного кабельного узла. Контактные поверхности покрыты серебром. Такое покрытие обеспечивает низкое переходное сопротивление, высокую проводимость и защиту от окисления, что особенно важно при длительной эксплуатации в условиях повышенной влажности или перепадов температур.

Максимальное рабочее напряжение постоянного тока составляет 700 В. Это значение определяет допустимый уровень электрической нагрузки и позволяет применять розетку в цепях управления, измерительных системах и силовых линиях умеренной мощности. Конструкция разъёма предусматривает ручное соединение, поэтому монтаж и демонтаж выполняются без применения специализированного инструмента.

Основные характеристики

• Тип соединителя: цилиндрический, низкочастотный, пылебрызгозащищённый
• Количество контактов: 8
• Способ монтажа: объёмный, пайка
• Покрытие контактов: серебро
• Максимальное рабочее напряжение постоянного тока: 700 В
• Рабочая частота: до 3 МГц
• Исполнение: всеклиматическое
• Соединение: резьбовое

Эксплуатационные преимущества

Пылебрызгозащищённое исполнение делает разъём пригодным для установки в оборудовании, которое эксплуатируется в производственных цехах, на транспортных средствах и в уличных электроустановках. Защита от попадания пыли и капель воды снижает риск коротких замыканий и продлевает срок службы контактной группы.

Применение серебряного покрытия контактов особенно эффективно в низковольтных цепях, где важно сохранить целостность слаботочных сигналов. Розетка подходит для подключения датчиков, исполнительных механизмов и вторичных цепей автоматики, где требуется стабильное сопротивление соединения и устойчивость к внешним помехам.

Рекомендации по использованию

Монтаж кабельной розетки следует выполнять с соблюдением схемы распайки контактов и требований по сечению подключаемых проводников. Перед пайкой рекомендуется зачистить и обезжирить контактные поверхности. После сборки кабельного узла необходимо проверить целостность цепей тестером или мегаомметром с напряжением, не превышающим допустимые значения для данного соединителя.

Резьбовое соединение ответной части следует затягивать до упора, не прикладывая чрезмерных усилий, чтобы исключить повреждение изоляторов и контактных элементов. При эксплуатации в условиях сильной вибрации рекомендуется предусмотреть дополнительную фиксацию кабеля вблизи разъёма для снижения механической нагрузки на места пайки.
