Назначение и общее описание

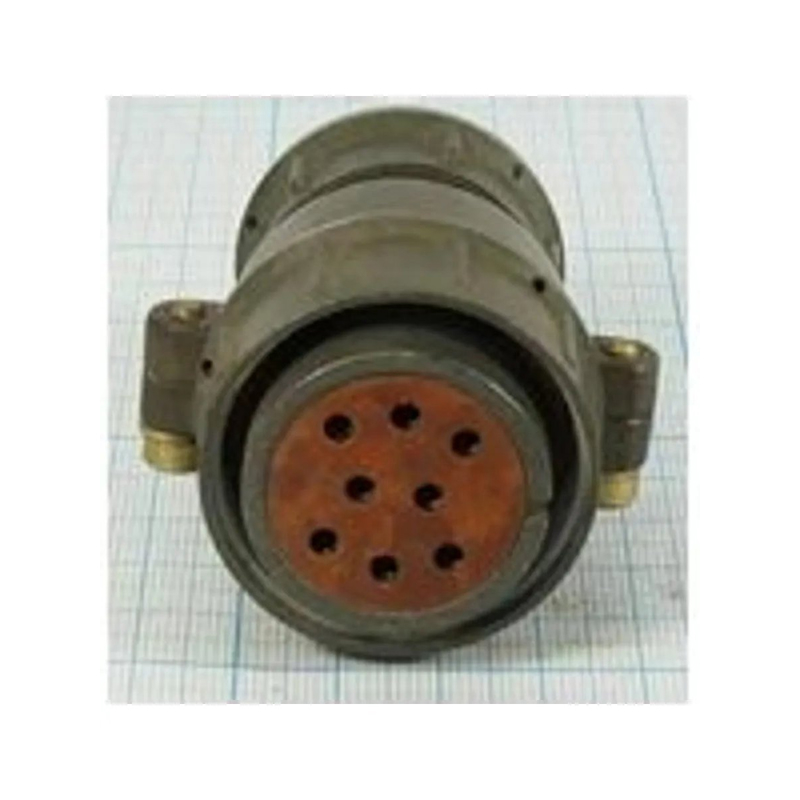

Цилиндрический низкочастотный электрический соединитель 2РТТ32КПЭ8Ш14В (ШР32П8ЭГ3) предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к категории 2РТТ32 и представляет собой кабельную вилку объемного монтажа с прямым патрубком и резьбовой фиксацией. Конструкция рассчитана на монтаж с экранированным кабелем, что обеспечивает надёжное экранирование и защиту от внешних электромагнитных помех в составе радиоэлектронной аппаратуры.

Ответной частью данного соединителя выступает приборная розетка ШР32П8ЭГ3 без патрубка, образуя с вилкой 2РТТ32КПЭ8Ш14В законченную соединительную пару. Оба элемента имеют всеклиматическое исполнение (В) и обеспечивают пылебрызгозащищённое сочленение, что подтверждает пригодность изделия для эксплуатации в сложных условиях окружающей среды.

Технические характеристики

Соединитель оснащён восемью контактами диаметром 2,5 мм. Максимальная токовая нагрузка на один контакт достигает 35 А, а суммарная допустимая нагрузка по всем контактам составляет до 175 А. Сопротивление электрического контакта не превышает 1 мОм, что обеспечивает минимальные потери в точке соединения. Сопротивление изоляции — не менее 5000 МОм, что гарантирует надёжную электрическую развязку между цепями и корпусом.

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременной смены температурного режима до плюс 110 градусов Цельсия. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Механическая прочность и стойкость к внешним воздействиям

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• Механические удары многократного действия с ускорением до 5000 м/с²;
• Линейное ускорение до 2000 м/с².

Указанные показатели подтверждают высокую механическую стойкость конструкции и возможность применения соединителя в аппаратуре, подверженной интенсивным вибрационным и ударным нагрузкам.

Эксплуатационные параметры и применение

Ресурс соединителя составляет не менее 500 сочленений-расчленений при наработке 1000 часов, что позволяет использовать его в оборудовании с периодическим обслуживанием и многократным подключением кабельных линий. Резьбовая фиксация обеспечивает надёжное удержание ответных частей и защиту от самопроизвольного разъединения в условиях вибрации.

Изделие применяется в составе низкочастотных цепей радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется разъёмное соединение экранированных кабелей с повышенными требованиями к токовым нагрузкам и механической стойкости. Пылебрызгозащищённое исполнение позволяет эксплуатировать соединитель в помещениях и на открытых объектах при воздействии пыли и брызг.

Комплектность и монтаж

Вилка 2РТТ32КПЭ8Ш14В поставляется как самостоятельное изделие с прямым патрубком и накидной гайкой, предназначенное для объёмного монтажа на экранированный кабель. Объёмный монтаж предполагает пайку проводников к хвостовикам контактов с последующей фиксацией кабеля в патрубке. Приборная розетка ШР32П8ЭГ3 без патрубка устанавливается на панель оборудования и образует с вилкой герметичную соединительную пару.

Соединитель соответствует категории 2РТТ32 и артикулу 6097, что позволяет однозначно идентифицировать изделие при заказе, приёмке и ведении складского учёта.
