Назначение соединителя

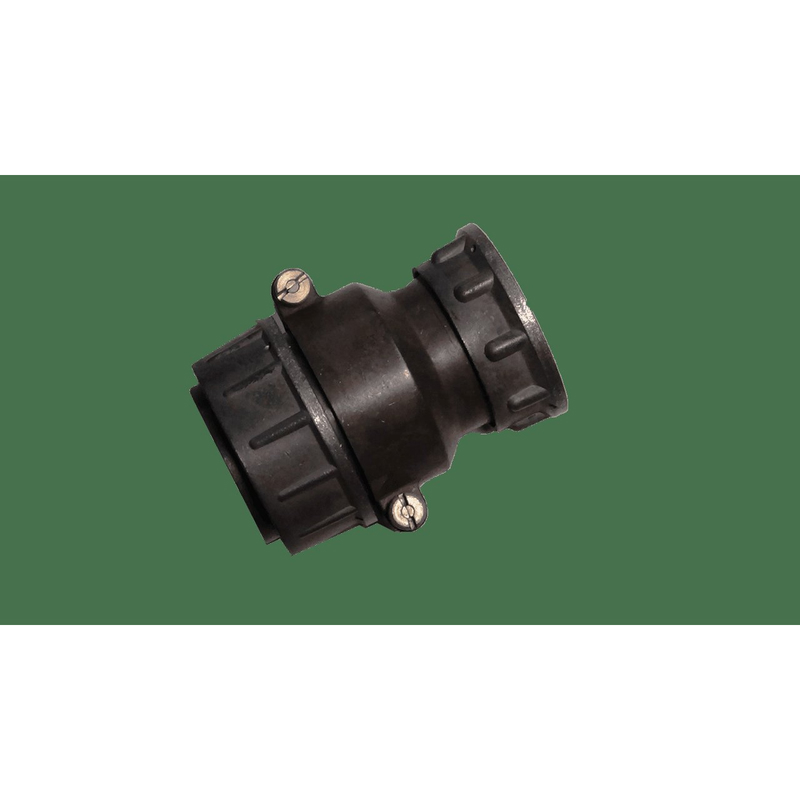

Соединитель 2РТТ32КПЭ8Ш14В «Элекон» с пометкой «5» — это цилиндрический низкочастотный разъём вилочного типа, предназначенный для соединения электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение). Основная задача соединителя — обеспечить надёжную коммутацию восьми электрических цепей в составе кабельных сборок и бортовых систем.

Пометка «5» на изделии обозначает категорию приёмки: это типовая приёмка с контролем отдела технического контроля. Такой соединитель применяется там, где к стабильности электрического контакта предъявляются повышенные требования, включая промышленную и военную электронику.

Конструктивные особенности

Корпус соединителя выполнен в кабельном исполнении, форма патрубка — прямая. Сочленение вилки и розетки фиксируется резьбой, что исключает самопроизвольное разъединение под действием вибрации. Посадочное положение корпуса ключировано, поэтому неправильное включение исключено конструктивно.

Конструкция предусматривает экранировку и защиту от ошибочного сочленения за счёт фиксированного ряда контактов. Присоединение проводов выполняется пайкой, что обеспечивает стабильное переходное сопротивление и механическую прочность соединения.

Основные параметры

• Количество контактов — 8 штук.
• Диаметр контакта — около 2,5 мм.
• Присоединение проводов — пайкой.
• Тип корпуса — кабельный, патрубок прямой.
• Фиксация сочленения — резьбовая.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на сравнительно высокие токовые нагрузки: ток на один контакт обычно достигает десятков ампер, а суммарный рабочий ток — до сотен ампер в зависимости от режима и условий эксплуатации. Рабочий диапазон температур составляет примерно от минус 60 градусов Цельсия до плюс 180 градусов Цельсия, что позволяет эксплуатировать изделие в сложных климатических условиях.

Изделие выдерживает пониженное атмосферное давление, вибрационные нагрузки и многократные механические удары. Это делает его пригодным для бортовых и стационарных систем в авиации, военной и специальной технике.

Исполнение и условия применения

Соединитель выпускается в теплостойком и пылебрызгозащищённом исполнении. Такое сочетание свойств позволяет применять его при повышенной влажности и воздействии пыли, в том числе в составе промышленного оборудования и аппаратуры специального назначения.

Благодаря экранировке и ключированному корпусу соединитель подходит для цепей, где важны помехозащищённость и однозначность сочленения. Резьбовая фиксация и паяное присоединение проводов упрощают монтаж кабельных сборок и повышают надёжность соединения при механических воздействиях.

Области применения

1. Бортовые системы авиации и специальной техники.
2. Стационарное промышленное оборудование.
3. Аппаратура, работающая в условиях вибрации, ударов и пониженного давления.
4. Цепи постоянного и переменного тока частотой до 3 МГц.

Приёмка и соответствие требованиям

Производитель «Элекон» изготавливает изделия в строгом соответствии с требованиями ГОСТ и военных стандартов. Контроль осуществляется по типовой приёмке, а маркировка «5» указывает на категорию приёмки отдела технического контроля. Год выпуска — 2015.

Таким образом, соединитель 2РТТ32КПЭ8Ш14В «Элекон» сочетает высокую токовую нагрузку, широкий температурный диапазон и защиту от внешних воздействий, что подтверждается заявленными характеристиками и категорией приёмки.
