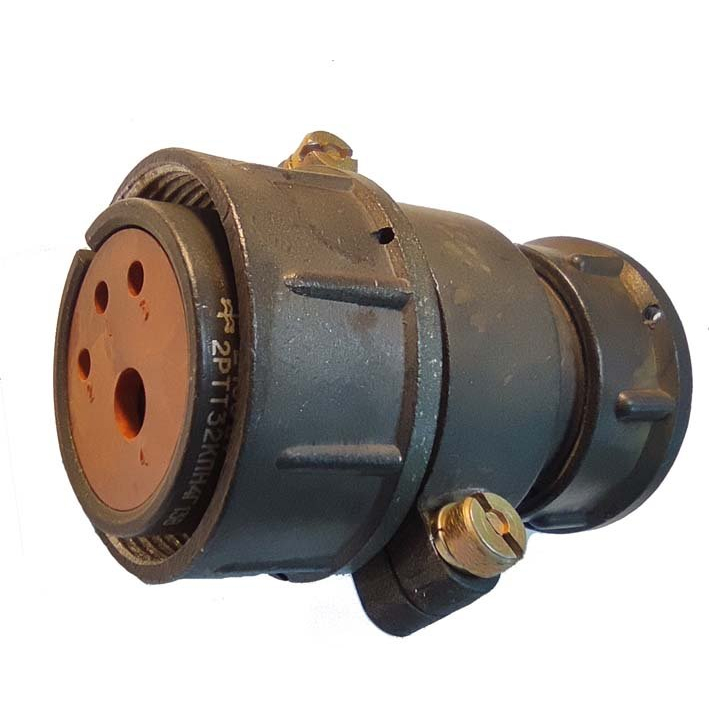

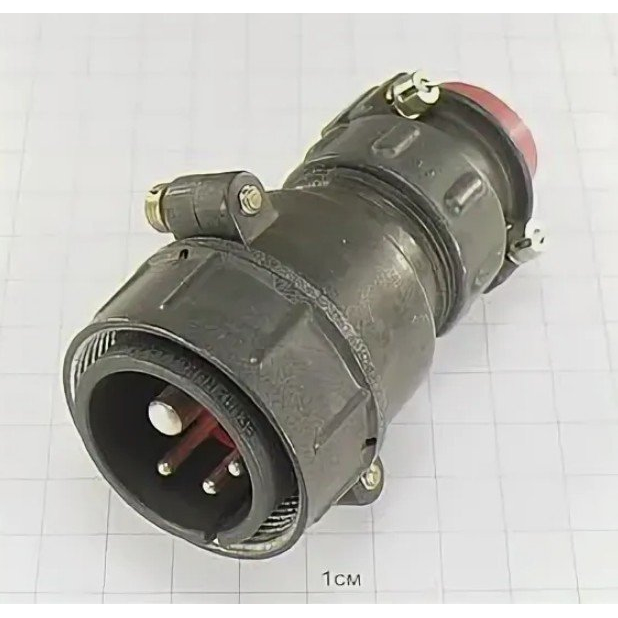

Назначение соединителя 2РТТ32КПЭ4Ш13В «5»

Цилиндрический теплостойкий низкочастотный пылебрызгозащищенный соединитель 2РТТ32КПЭ4Ш13В «5» предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие используется при внутреннем монтаже в приборах всеклиматического исполнения. Соединитель рассчитан на работу в условиях повышенных температур и воздействия пыли и брызг, что подтверждается его конструктивным исполнением и применяемыми материалами.

Соединитель состоит из вилки и розетки. Буква «Ш» в обозначении указывает на наличие вилочной части. Кабельный патрубок типа КПЭ предназначен для подключения экранированного кабеля, что обеспечивает надежное экранирование соединительных цепей и снижение влияния внешних электромагнитных полей. Количество контактов равно четырем, сочетание контактов обозначено числом 13. Условный размер корпуса составляет 32.

Приемка «5» в обозначении относится к категории приемки изделия, применяемой при поставках для специальных применений. Изделие выпускается заводом «Элекон» в рамках серии соединителей 2РТТ. Нормативным документом на изделие являются технические условия ТУ ГЕ0.364.120, а также АШДК.434410.060 ТУ.

Конструктивные особенности

Соединитель 2РТТ32КПЭ4Ш13В «5» относится к цилиндрическим соединителям с резьбовым или байонетным сочленением, характерным для серии 2РТТ. Конструкция предусматривает защиту от проникновения пыли и брызг, что позволяет применять соединитель в оборудовании, работающем в помещениях и укрытиях с неблагоприятными условиями окружающей среды. Теплостойкое исполнение обеспечивает сохранение электрических параметров и механической прочности при повышенных температурах.

Маркировка изделия расшифровывается следующим образом:

• 32 — условный размер корпуса;
• КПЭ — кабельный патрубок для экранированного кабеля;
• 4 — количество контактов;
• 13 — сочетание контактов;
• В — всеклиматическое исполнение.

Всеклиматическое исполнение «В» означает возможность эксплуатации соединителя в широком диапазоне климатических условий, включая пониженные и повышенные температуры окружающей среды, повышенную влажность и перепады атмосферного давления в пределах, установленных техническими условиями. Экранированный кабельный патрубок обеспечивает непрерывность экрана от кабеля к корпусу соединителя, что важно для защиты низкочастотных цепей от наводок.

Применение и совместимость

Соединитель 2РТТ32КПЭ4Ш13В «5» применяется для внутреннего монтажа в приборах всеклиматического исполнения. Он востребован в аппаратуре, где требуется разъемное соединение экранированных кабелей с количеством цепей четыре и сочетанием контактов 13. Типичные области применения включают промышленную электронику, измерительное оборудование, аппаратуру связи и другие устройства, работающие на частотах до 3 МГц в цепях постоянного и переменного тока.

Соединитель совместим с ответными частями серии 2РТТ того же условного размера корпуса 32 и соответствующего сочетания контактов. При подборе ответной части необходимо учитывать вилочное исполнение «Ш» и кабельный патрубок КПЭ, предназначенный для экранированного кабеля. Для корректного соединения следует применять ответные соединители с розеточной частью и аналогичным сочетанием контактов.

Технические данные

• Тип соединителя: цилиндрический;
• Исполнение: теплостойкий, пылебрызгозащищенный;
• Частотный диапазон: низкочастотный, до 3 МГц;
• Электрические цепи: постоянного и переменного тока;
• Конструкция: вилка и розетка;
• Кабельный патрубок: для экранированного кабеля (КПЭ);
• Количество контактов: 4;
• Сочетание контактов: 13;
• Условный размер корпуса: 32;
• Климатическое исполнение: всеклиматическое (В);
• Приемка: «5»;
• Артикул: 6090;
• Нормативный документ: ТУ ГЕ0.364.120, АШДК.434410.060 ТУ.

Изделие поставляется в составе вилочной и розеточной частей, обеспечивающих полное разъемное соединение. Упоминания изделия с маркировкой «5» в заводской документации относятся к категории приемки или году выпуска. Страна производства и гарантийные сроки в представленных данных не указываются.
