Назначение изделия

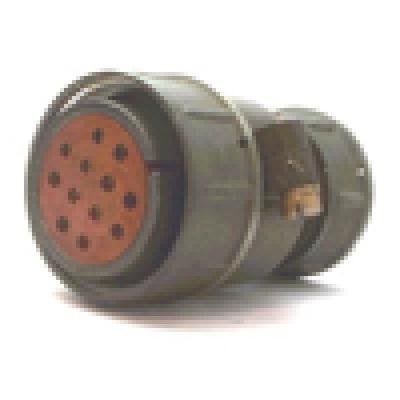

Соединитель 2РТТ32КПЭ12Г16В представляет собой кабельную розетку низкочастотного цилиндрического разъема, предназначенную для работы в электрических цепях постоянного и переменного тока. Устройство рассчитано на функционирование при частотах до 3 МГц и напряжении до 850 В амплитудного значения. Основная задача данного компонента — обеспечение надежного разъемного соединения проводов, кабелей и экранированных проводников в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования.

Розетка 2РТТ32КПЭ12В применяется для коммутации электрических цепей при внутреннем монтаже. Конструкция допускает эксплуатацию в условиях повышенной влажности и запыленности благодаря пылебрызгозащищенному исполнению. Изделие ориентировано на профессиональное использование в сферах, где требуется стабильный электрический контакт при многократных циклах сочленения и расчленения.

Конструктивные особенности

Соединитель относится к типу 2РТТ и характеризуется следующими конструктивными параметрами:

• тип соединителя — негерметичный, теплостойкий, тропикоустойчивый;
• условный размер корпуса — 32;
• количество контактов — 12: сочетание шести контактов диаметром 1,5 мм и шести контактов диаметром 2,5 мм;
• вид корпуса — кабельный, обозначается литерой «К»;
• вид патрубка — прямой, обозначается литерой «П»;
• вид гайки патрубка — для экранированного кабеля, обозначается литерой «Э»;
• климатическое исполнение — всеклиматическое, обозначается литерой «В»;
• покрытие контактов — серебро;
• способ монтажа — объемный монтаж с пайкой.

Часть соединителя в обозначении указана литерой «Г», что соответствует розетке. Сочетание контактов маркируется кодом 16. Рабочий ток на одиночный контакт составляет от 20 до 200 А в зависимости от диаметра контактного элемента и условий эксплуатации. Корпус выполнен из материалов, устойчивых к воздействию тропического климата, что подтверждает возможность применения изделия в жестких условиях окружающей среды.

Применение и совместимость

Кабельная розетка 2РТТ32КПЭ12В используется в составе разъемных пар совместно с ответной вилкой соответствующего типоразмера и сочетания контактов. Изделие находит применение в радиоэлектронной аппаратуре, системах связи, контрольно-измерительном оборудовании и промышленной автоматике. Возможность работы с экранированным кабелем обеспечивается конструкцией гайки патрубка типа «Э», что позволяет снижать влияние электромагнитных помех на передаваемый сигнал.

Благодаря всеклиматическому исполнению «В» розетка сохраняет работоспособность в широком диапазоне температур, влажности и атмосферного давления, характерных для различных климатических зон. Теплостойкость конструкции допускает эксплуатацию в устройствах с повышенным тепловыделением. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических характеристик при длительной работе.

Монтаж
