Назначение и область применения

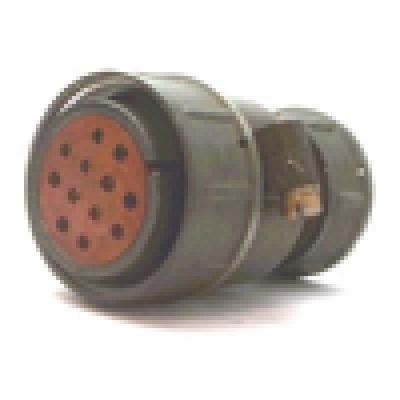

Соединитель 2РТТ32КПЭ12В представляет собой цилиндрический низкочастотный теплостойкий разъем пылебрызгозащищенного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция рассчитана на внутренний объемный монтаж во всеклиматическом исполнении, включая подключение экранированного кабеля.

Разъем применяется в условиях с повышенной вибрацией, ударными нагрузками и экстремальными температурами от минус 60 °C до плюс 100 °C. Благодаря сочетанию теплостойкости, пылебрызгозащиты и механической прочности соединитель подходит для ответственных узлов радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и бортовых систем, где требуется стабильное электрическое соединение при жестких эксплуатационных воздействиях.

Расшифровка обозначения

Маркировка 2РТТ32КПЭ12В содержит структурированную информацию о конструктивных особенностях изделия. Каждый символ обозначения описывает конкретный параметр разъема.

• 2РТТ — тип соединителя: теплостойкий цилиндрический;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — гайка патрубка;
• 12 — 12 гнезд, розетка;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель обеспечивает надежную коммутацию при значительных токовых нагрузках. Максимальная токовая нагрузка на контакт составляет 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм. Сопротивление контакта не превышает 2,5 МОм для контактов диаметром 1,5 мм и 1,0 МОм для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Изделие рассчитано на длительную эксплуатацию в сложных условиях. Конструкция выдерживает 500 сочленений-расчленений без потери рабочих характеристик. Наработка составляет 1000 часов, срок сохраняемости — 15 лет. Разъем сохраняет работоспособность при вибрационных нагрузках до 5000 Гц с ускорением 300 м/с².

Конструктивные особенности и монтаж

Кабельный корпус с прямым патрубком и гайкой патрубка обеспечивает удобство подключения и надежную фиксацию кабеля. Исполнение розетки на 12 гнезд позволяет коммутировать многопроводные линии. Пылебрызгозащищенное исполнение предотвращает попадание загрязнений и влаги внутрь разъема при эксплуатации в неблагоприятных условиях окружающей среды.

Соединитель совместим с экранированным кабелем, что расширяет возможности применения в схемах с повышенными требованиями к электромагнитной совместимости. Всеклиматическое исполнение подтверждает пригодность изделия для работы в различных климатических зонах без изменения заявленных электрических и механических характеристик.
