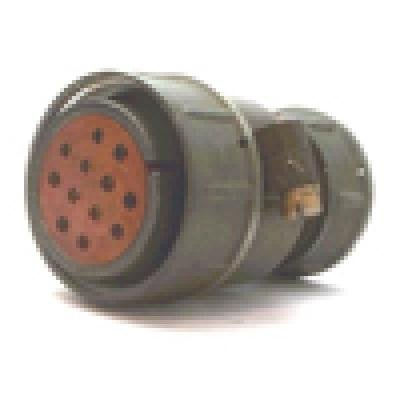

Назначение соединителя 2РТТ32КПЭ12В

Соединитель 2РТТ32КПЭ12В представляет собой цилиндрический низкочастотный разъем теплостойкого и пылебрызгозащищенного исполнения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Разъем применяется в составе радиоэлектронной аппаратуры, промышленного оборудования и систем, где требуется надежное разъемное соединение с защитой от пыли и брызг, а также устойчивость к повышенным температурам.

Конструктивно соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут выполняться как в приборном, так и в кабельном варианте, что обеспечивает гибкость при монтаже и компоновке аппаратуры. Всеклиматическое исполнение В допускает эксплуатацию изделия в широком диапазоне климатических условий.

Расшифровка условного обозначения

Маркировка 2РТТ32КПЭ12В содержит полную информацию о конструктивных особенностях соединителя:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищенный цилиндрический разъем;
• 32 — условный размер корпуса;
• К — вид корпуса: кабельный;
• П — вид патрубка: прямой;
• Э — вид гайки патрубка: для экранированного кабеля;
• 12 — количество контактов;
• В — климатическое исполнение: всеклиматическое.

При этом изделие 2РТТ32КПЭ12В является розеткой, о чем свидетельствует литера Г в полном обозначении сочетания контактов. Условное число сочетания контактов — 16.

Технические параметры

Соединитель рассчитан на работу при максимальном напряжении до 700 В (амплитудное значение). Токовая нагрузка на контакт зависит от сечения подсоединяемого провода: для провода диаметром 1,5 мм допустимый ток составляет 20 А, для провода диаметром 2,5 мм — 35 А.

Электрическое сопротивление контакта также определяется диаметром провода. Для провода диаметром 1,5 мм оно составляет 2,5 мОм, для провода диаметром 2,5 мм — 1,0 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Механическая надежность соединителя подтверждается следующими показателями:

• допустимое число сочленений-расчленений — 500;
• минимальная наработка — 1000 часов;
• минимальный срок сохраняемости — установлен производителем для данного класса изделий.

Применение и особенности монтажа

Прямой патрубок и гайка под экранированный кабель делают соединитель 2РТТ32КПЭ12В удобным для подключения экранированных линий связи и сигнальных цепей. Кабельное исполнение корпуса предполагает монтаж непосредственно на кабель, что востребовано при построении межблочных соединений, жгутов и разъемных трактов.

Благодаря теплостойкости и пылебрызгозащищенности разъем подходит для применения в аппаратуре, эксплуатируемой в сложных условиях окружающей среды, включая производственные помещения, транспортные средства и наружные установки. Всеклиматическое исполнение обеспечивает стабильность электрических характеристик и механической прочности в широком температурном диапазоне.

Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц, что охватывает большинство задач низкочастотной коммутации — от силовых цепей питания до сигнальных линий управления и контроля. Конструкция с двенадцатью контактами позволяет передавать несколько независимых сигналов или организовывать резервирование контактных групп в ответственных соединениях.
