Назначение и область применения

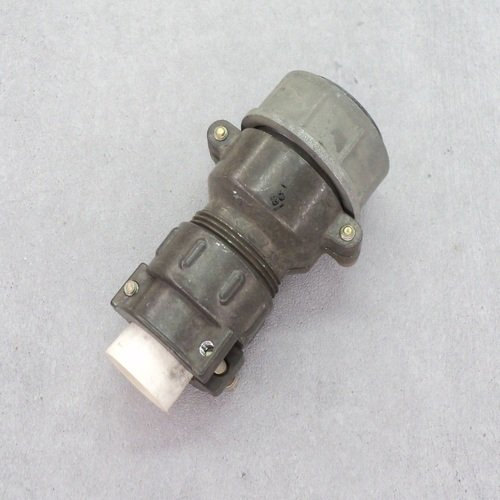

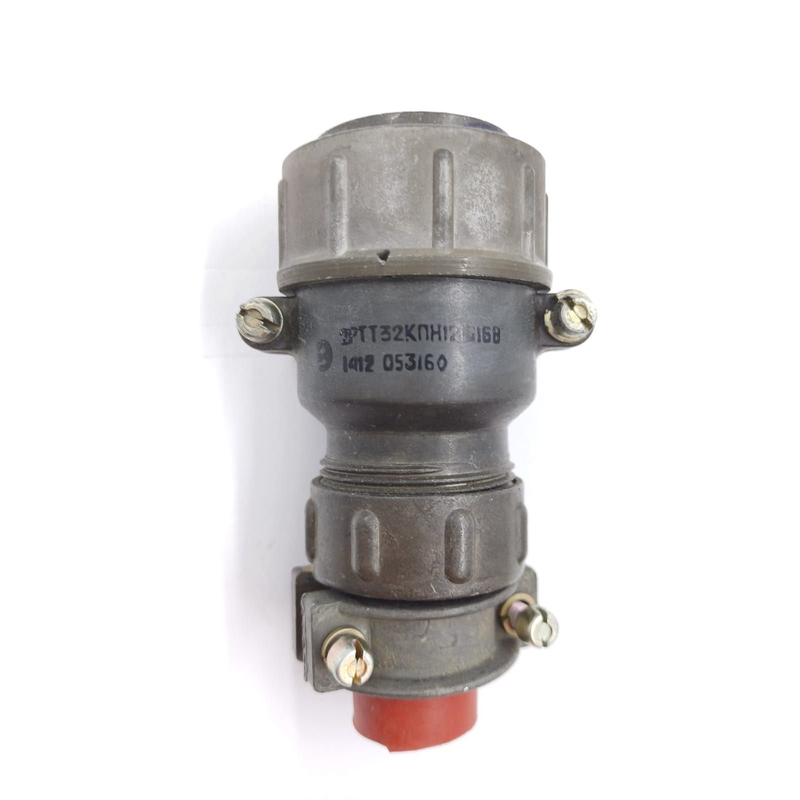

Кабельная вилка 2РТТ32КПЭ12Ш16В (артикул 6077) представляет собой низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу при частотах до 3 МГц и напряжении до 850 В (амплитудное значение), что позволяет использовать его в широком спектре радиоэлектронной аппаратуры.

Соединитель применяется в контрольных и измерительных приборах, промышленной электронике, а также в различных системах радиотехнического назначения. Конструкция обеспечивает надежное многократное соединение и разъединение электрических цепей, что особенно важно при эксплуатации оборудования, требующего периодического технического обслуживания или оперативной замены составных частей.

Конструктивные особенности и технические характеристики

Изделие относится к категории негерметичных, теплостойких и тропикоустойчивых соединителей. Всеклиматическое исполнение гарантирует стабильную работу в различных условиях окружающей среды, включая повышенную влажность и значительные перепады температур.

Ключевые параметры соединителя:

• Условный размер корпуса — 32
• Количество контактов — 12, сочетание контактов — 16
• Материал покрытия контактов — серебро, обеспечивающее высокую проводимость и устойчивость к коррозии
• Способ монтажа — объемный, пайкой; возможен как внутренний монтаж, так и монтаж на кабель
• Сочленение — резьбовое, с одношпоночной поляризацией корпусов
• Тип корпуса — кабельный (К), патрубок прямой (П), гайка патрубка для экранированного кабеля (Э)

Преимущества и эксплуатационные качества

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и длительный срок службы даже при интенсивной эксплуатации. Резьбовое сочленение с одношпоночной поляризацией исключает возможность неправильного соединения ответных частей, что защищает аппаратуру от повреждений вследствие ошибочной коммутации.

Возможность монтажа на экранированный кабель благодаря соответствующему исполнению гайки патрубка делает соединитель пригодным для работы в условиях повышенных электромагнитных помех. Конструкция вилки допускает многократное переподключение, что удобно при настройке и испытаниях оборудования.

Маркировка и идентификация

Обозначение 2РТТ32КПЭ12Ш16В содержит полную информацию о конструкции изделия: индекс 2РТТ указывает на тип соединителя, число 32 — на условный размер корпуса, буквы К, П, Э — на конструктивное исполнение корпуса, патрубка и гайки соответственно, а цифры 12 и 16 — на количество и сочетание контактов. Буква Ш в обозначении идентифицирует вилочную часть соединителя, что позволяет правильно подобрать ответную розетку для формирования разъемной пары.
