Назначение и конструктивные особенности

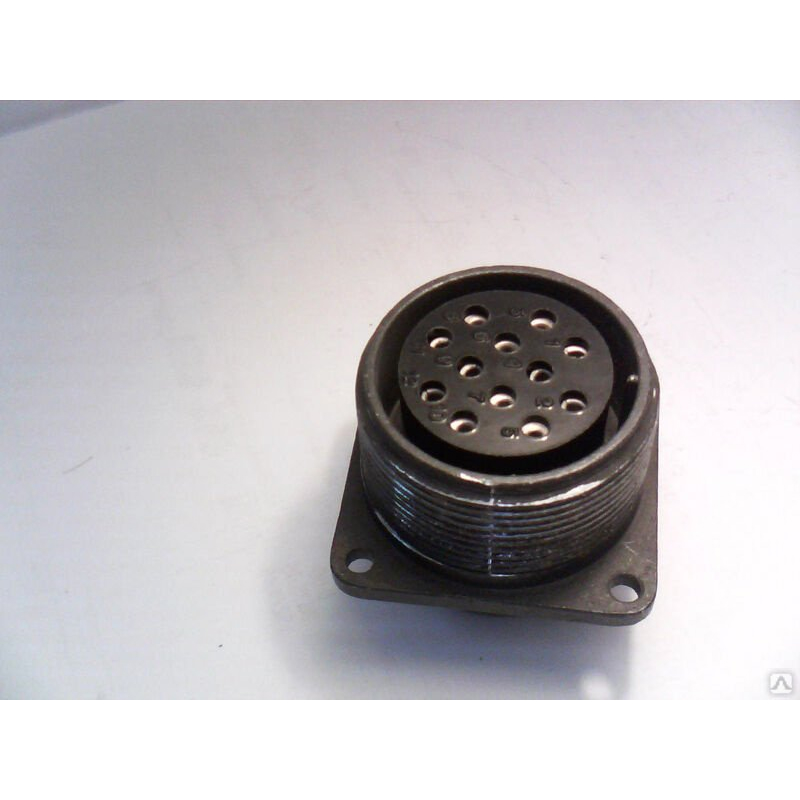

Низкочастотный цилиндрический соединитель 2РТТ32КПЭ12Ш16В (эквивалент ШР32П12ЭГ1) предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к категории кабельных соединителей с прямым патрубком и гайкой, специально адаптированных для монтажа экранированного кабеля.

Соединитель выполнен в негерметичном, теплостойком и тропикоустойчивом исполнении. Корпус имеет условный размер 32, кабельный тип подключения и прямой патрубок. Резьбовая фиксация обеспечивает надёжное механическое сочленение и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Монтаж контактов осуществляется методом пайки, что гарантирует стабильное электрическое соединение при эксплуатации в жёстких условиях.

В соединителе предусмотрено 12 штыревых контактов. Контактная группа включает шесть контактов диаметром 1,5 мм с рабочим током до 10 А и шесть контактов диаметром 2,5 мм с рабочим током до 25 А. Максимальная токовая нагрузка на одиночный контакт достигает 20–35 А, что позволяет использовать устройство в цепях с повышенными токовыми требованиями.

Электрические и эксплуатационные параметры

Электрическая прочность изоляции подтверждается сопротивлением изоляции не менее 5000 МОм, что обеспечивает безопасную работу соединителя при номинальном напряжении до 850 В. Частотный диапазон до 3 МГц позволяет применять изделие в низкочастотных цепях, включая сигнальные линии и цепи управления.

Соединитель рассчитан на эксплуатацию в широком интервале температур от минус 60°C до плюс 100°C. При этом допустим перегрев контактов до плюс 110°C без потери рабочих характеристик. Изделие сохраняет функциональность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что подтверждает пригодность для применения в условиях разреженной атмосферы.

Механическая устойчивость

• Линейное ускорение до 2000 м/с².
• Вибрационные нагрузки в диапазоне 1–5000 Гц.
• Количество сочленений-расчленений — не менее 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Расшифровка маркировки и область применения

Обозначение 2РТТ32КПЭ12Ш16В содержит систематизированную информацию о конструкции и исполнении изделия. Комбинация «2РТТ» указывает на тип соединителя: негерметичный, теплостойкий, тропикоустойчивый. Число «32» обозначает условный размер корпуса. Буква «К» определяет кабельный корпус, буква «П» — прямой патрубок, буква «Э» — исполнение для экранированного кабеля. Обозначение «12Ш16В» расшифровывается как 12 штыревых контактов, диаметр зажима 16 мм и всеклиматическое исполнение.

Изделие предназначено для применения в авиационной технике, судостроении и промышленных системах, где требуется надёжное соединение при объёмном монтаже пайкой с резьбовой фиксацией. Всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах, включая тропические и арктические регионы. Соединитель подходит для организации линий электропитания, сигнальных цепей и управляющих контуров в составе бортового и промышленного оборудования.

Конструкция с экранированным кабелем обеспечивает защиту передаваемых сигналов от внешних электромагнитных помех, что особенно важно при работе вблизи мощного электрооборудования. Прямой патрубок упрощает прокладку кабельных трасс в ограниченном пространстве и снижает механические напряжения в месте ввода кабеля.
