Назначение соединителя

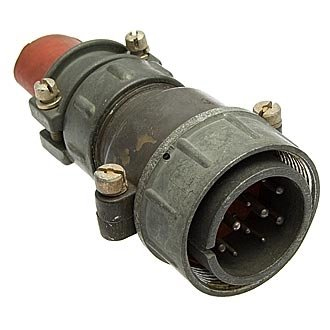

2РТТ32КПЭ12Ш16В — низкочастотный цилиндрический соединитель серии 2РТТ, выпускаемый предприятием «Элекон» (Казань). Изделие предназначено для работы в электрических цепях постоянного и переменного тока и применяется преимущественно в промышленной и военной аппаратуре, а также в различных системах связи и управления.

Разъём служит для соединения кабельных линий и блоков приёмо-передающей, радиолокационной, измерительной и другой электронной аппаратуры. Он рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение).

Конструктивные особенности

2РТТ32КПЭ12Ш16В представляет собой негерметичную всеклиматическую вилку кабельную с прямым патрубком и резьбовой фиксацией сочленённого положения. Монтаж выполняется экранированным кабелем. Разъём относится к типу кабельных низкочастотных соединителей цилиндрического исполнения, рассчитанных на объёмный монтаж.

Соединитель рассчитан на относительно высокие токовые нагрузки и обеспечивает низкое переходное сопротивление контактов, что важно для надёжной работы в сложных условиях эксплуатации.

Основные параметры

• Условный размер корпуса: 32.
• Количество контактов: 12.
• Максимальное напряжение: до 850 В (амплитудное значение).
• Рабочая частота: до примерно 3 МГц.
• Климатическое исполнение: всеклиматическое, теплостойкое и тропикоустойчивое.
• Тип корпуса: кабельная вилка с прямым патрубком.
• Фиксация сочленённого положения: резьбовая.
• Герметичность: негерметичное исполнение.
• Монтаж: объёмный, экранированным кабелем.

Применение

Соединитель востребован там, где требуется надёжная коммутация кабельных линий с блоками электронной аппаратуры. Его применяют в приёмо-передающих, радиолокационных и измерительных комплексах, в системах связи и управления, а также в промышленном оборудовании, работающем в цепях постоянного и переменного тока.

Всеклиматическое, теплостойкое и тропикоустойчивое исполнение позволяет использовать разъём в аппаратуре, эксплуатируемой в различных климатических зонах, включая районы с жарким и влажным климатом.

Приёмка и обозначение

В обозначении типа «2РТТ32КПЭ12Ш16В Элекон „ОТК“» буквенная часть после наименования указывает вид приёмки, то есть уровень контроля качества при выпуске изделия. Индекс «ОТК» означает заводской отдел технического контроля.

Этот индекс не влияет на конструкцию разъёма и характеризует только процедуры контроля и документальное сопровождение при производстве. Год выпуска изделия — 2024.

Ключевые сведения

1. Производитель: Элекон.
2. Категория: 2РТТ32.
3. Артикул: 6072.
4. Приёмка: ОТК.
5. Год: 2024.

Кратко о товаре

2РТТ32КПЭ12Ш16В — кабельная вилка серии 2РТТ с 12 контактами и корпусом условного размера 32, рассчитанная на напряжение до 850 В (амплитудное значение) и частоты до примерно 3 МГц. Изделие предназначено для объёмного монтажа экранированным кабелем, имеет резьбовую фиксацию сочленённого положения и всеклиматическое, теплостойкое и тропикоустойчивое исполнение. Приёмка — ОТК, год выпуска — 2024.
