Назначение изделия

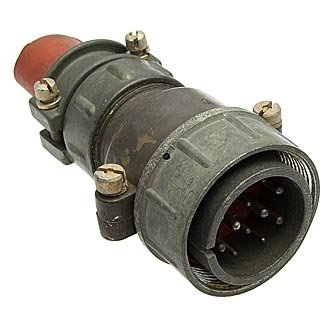

Кабельная вилка 2РТТ32КПЭ12Ш16В представляет собой цилиндрический низкочастотный электрический соединитель серии 2РТТ, оснащённый пылевлагозащитным исполнением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных комплексов, промышленного оборудования и систем автоматизации. Конструкция обеспечивает надёжное сочленение и расчленение цепей, передачу сигналов и питающих напряжений между кабельными сборками, блоками и узлами оборудования.

Соединитель рассчитан на объёмный монтаж пайкой и ориентирован на применение с экранированными кабелями. Кабельный корпус с прямым патрубком позволяет выполнять герметичный ввод кабеля и фиксацию экранирующей оплётки, что особенно важно при построении помехозащищённых линий связи. Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в широком диапазоне внешних воздействующих факторов.

Подтверждённые особенности конструкции и характеристики

Корпус соединителя изготовлен из алюминиевых сплавов с химическим никелевым или кадмиевым покрытием, обеспечивающим защиту от коррозии и механических повреждений. Изолятор выполнен из термореактивных пластмасс, включая материалы типа АГ-4В и СН-380, что гарантирует высокую электрическую прочность и стабильность геометрических параметров при температурных перепадах. Контакты изготовлены из латуни марки ЛС59-1 и имеют покрытие серебром или золотом, снижающее переходное сопротивление и повышающее коррозионную стойкость контактных пар.

Соединитель оснащён двенадцатью штыревыми контактами диаметром 1,6 мм. Рабочее напряжение достигает 700 В амплитудного значения, максимальный рабочий ток на контакт — 7 А. Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокое качество изоляционных материалов и сборки.

Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Изделие рассчитано на эксплуатацию при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия и при пониженном атмосферном давлении до 2,67 кПа. Степень защиты IP67 в сочленённом состоянии обеспечивает полную защиту от проникновения пыли и от воздействия при кратковременном погружении в воду.

Механическая износостойкость составляет не менее 500 циклов сочленений-расчленений. Соединитель выдерживает синусоидальную вибрацию с частотой до 5000 Гц при ускорении до 300 метров на секунду в квадрате, одиночные механические удары с ускорением до 1000 метров на секунду в квадрате и многократные удары с ускорением до 150 метров на секунду в квадрате.

Области применения

Изделие 2РТТ32КПЭ12Ш16В востребовано в различных отраслях промышленности и приборостроения, где предъявляются повышенные требования к надёжности электрических соединений и стойкости к внешним воздействиям. Основные направления использования:

• Авиационная и космическая техника — для коммутации сигнальных и низковольтных цепей бортового оборудования.
• Радиотехническая и электронная аппаратура, требующая высокой стабильности контактных соединений.
• Промышленное оборудование и автоматизированные системы управления технологическими процессами, эксплуатируемые в агрессивных средах.
• Измерительная техника и контрольно-измерительные приборы различного назначения.
• Наземный транспорт, включая железнодорожный и автомобильный, а также морской транспорт.
• Специальная и военная техника с повышенными требованиями к стойкости при вибрационных и ударных нагрузках.
• Системы связи и телекоммуникационное оборудование.

Расшифровка обозначения

Маркировка изделия содержит структурированную информацию о конструктивных особенностях соединителя:

• 2РТТ — тип соединителя;
• 32 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — исполнение для экранированного кабеля;
• 12 — число контактов;
• Ш — штыревые контакты;
• 16 — диаметр контактов 1,6 мм;
• В — всеклиматическое исполнение.

Изделие выпущено производственным объединением «Каскад», отметка ОТК 2024 года подтверждает прохождение технического контроля качества и соответствие установленным требованиям.
