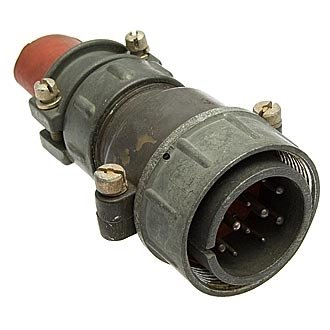

Назначение соединителя 2РТТ32КПЭ12Ш16В

Цилиндрический низкочастотный теплостойкий пылебрызгозащищенный соединитель 2РТТ32КПЭ12Ш16В предназначен для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электронной и радиоэлектронной аппаратуре. Изделие рассчитано на работу в цепях постоянного и переменного тока частотой до 3 МГц при максимальном напряжении до 850 В амплитудного значения.

Конструктивно соединитель состоит из вилки и розетки, каждая из которых может выполняться в кабельном или приборном варианте. Резьбовая фиксация обеспечивает надежное сочленение и защиту контактной группы от самопроизвольного разъединения при вибрационных и ударных нагрузках. Изделие относится к категории соединителей объемного монтажа и предназначено для применения в составе стационарного и подвижного оборудования.

Расшифровка обозначения

Маркировка 2РТТ32КПЭ12Ш16В содержит полную информацию о конструктивных особенностях соединителя. Первый элемент 2РТТ указывает на тип изделия — теплостойкий, пылебрызгозащищенный цилиндрический соединитель. Число 32 обозначает условный размер корпуса, определяющий габаритные и присоединительные размеры.

Буква К указывает на кабельный корпус, буква П — на прямой патрубок. Обозначение Э свидетельствует о наличии экранирования, обеспечивающего защиту от электромагнитных помех. Завершающий элемент 12Ш16В расшифровывается следующим образом:

• 12 — количество вставок;
• Ш — тип вставки с шагом контактов 16 мм;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель 2РТТ32КПЭ12Ш16В обладает высокими электрическими и эксплуатационными параметрами. Максимальное рабочее напряжение достигает 850 В, сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надежную работу даже в условиях повышенной влажности и загрязнения.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, выдерживает многократные ударные нагрузки и эксплуатацию при относительной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Эксплуатационные параметры и применение

Соединитель рассчитан на 500 циклов сочленения и расчленения, минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет. Пылебрызгозащищенное исполнение позволяет использовать изделие в условиях воздействия пыли, водяных брызг и других внешних факторов.

2РТТ32КПЭ12Ш16В применяется в радиоэлектронной аппаратуре, системах связи, измерительных комплексах, промышленном оборудовании и других областях, где требуется надежное разъемное соединение электрических цепей с защитой от внешних воздействий. Всеклиматическое исполнение В допускает эксплуатацию в различных климатических зонах, включая районы с холодным и тропическим климатом.

Экранированный вариант обеспечивает защиту передаваемых сигналов от внешних электромагнитных наводок, что особенно важно при работе с низкоуровневыми сигналами в условиях промышленных помех. Прямой патрубок кабельного корпуса упрощает монтаж и прокладку кабельных линий.
