Назначение и область применения

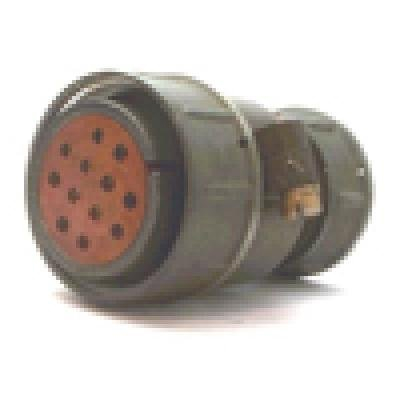

Соединитель 2РТТ32КПЭ12Г16В производства НПО «Каскад» серии 2РТТ представляет собой цилиндрическую кабельную розетку низкочастотного объемного монтажа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Разъем применяется в составе кабельных сборок и электронных блоков, где требуется надежное ручное соединение и последующая резьбовая фиксация сочлененного положения.

Благодаря конструкции с прямым патрубком и гайкой для монтажа экранированного кабеля, розетка ориентирована на использование в жгутах и кабельных линиях, требующих защиты от внешних электромагнитных помех. Это делает ее применимой в промышленной автоматике, измерительной технике, системах связи и специальном оборудовании, эксплуатируемом в сложных климатических и вибрационных условиях.

Конструкция и технические особенности

Корпус соединителя выполнен из металла, обеспечивающего механическую прочность и экранирующие свойства. Изолятор изготовлен из карболита — материала, обладающего теплостойкостью и хорошими диэлектрическими характеристиками. Розетка имеет прямой патрубок и гайку для монтажа экранированного кабеля, что упрощает сборку и повышает надежность соединения.

Номинальное число контактов — 12, с сочетанием контактов 16 (вилка–розетка). Рабочий ток на один контакт составляет до 20 А для контактов меньшего диаметра и до 35 А для контактов большего диаметра, в зависимости от конструктивного исполнения. Максимальное рабочее напряжение постоянного тока или амплитуда переменного — 700–750 В (отдельные источники указывают до 850 В как амплитудное значение).

Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм. Сопротивление каждого контакта — единицы и десятые доли мОм, в зависимости от диаметра. Минимальная наработка составляет порядка 1000 часов, а количество допустимых сочленений–расчленений — не менее 500 циклов. Срок сохраняемости изделия оценивается минимум в 15–20 лет хранения.

Условия эксплуатации и устойчивость к воздействиям

Диапазон рабочих температур соединителя — от −60 °C до +100 °C, что позволяет использовать разъем как при повышенной, так и при пониженной температуре окружающей среды. Изделие рассчитано на повышенную и пониженную влажность, воздействие пыли и влаги, а также на вибрационные и ударные нагрузки.

Устойчивость к механическим воздействиям подтверждается следующими параметрами:

• синусоидальная вибрация в диапазоне частот до 10 000 Гц;
• многократные удары с ускорением около 1000–15 000 м/с²;
• пылебрызгозащищенное исполнение корпуса;
• резьбовая фиксация сочлененного положения, исключающая самопроизвольное расчленение.

Таким образом, 2РТТ32КПЭ12Г16В является высоконадежным кабельным соединителем общепромышленного и специального исполнения, ориентированным на эксплуатацию в жестких климатических и вибрационных условиях. Изделие изготовлено по общей промышленной нормативной документации ТУ 6313‑022‑61929916‑2015.

Приемка и идентификация

Поставляемое изделие имеет приемку «ОТК», что подтверждает соответствие требованиям технических условий и заводской контроль качества. Год выпуска — 2024. Артикул товара — 50689. Категория — 2РТТ32. Производитель — НПО «Каскад».
