Назначение изделия

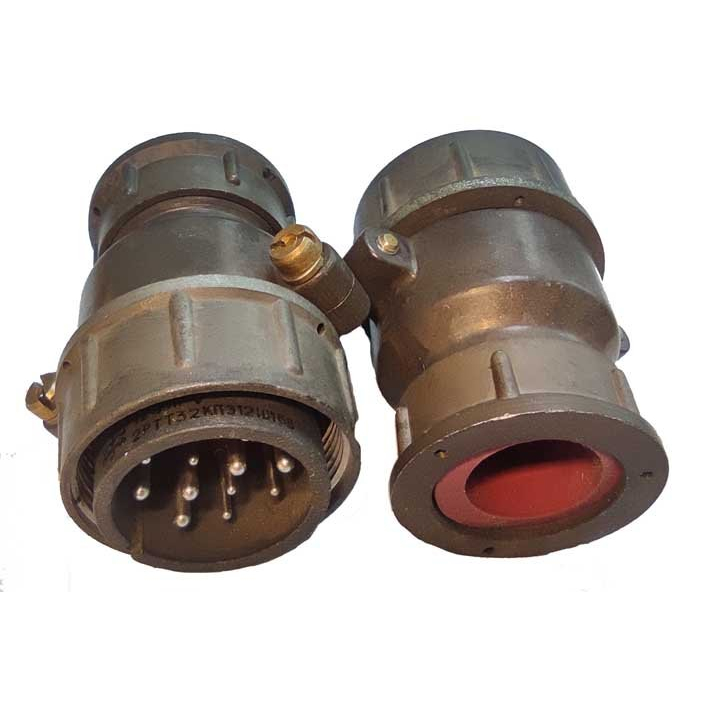

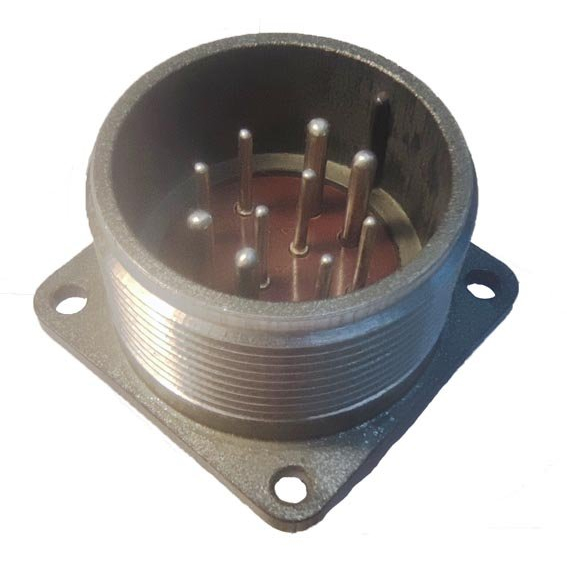

Кабельная вилка 2РТТ32КПЭ10Ш15В представляет собой низкочастотный цилиндрический соединитель теплостойкого типа с резьбовой фиксацией. Изделие предназначено для объёмного внутреннего монтажа неэкранированным кабелем и оснащено прямым патрубком с гайкой. Соединитель выполнен во всеклиматическом исполнении, о чём свидетельствует литера «В» в конце обозначения, и рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основная задача вилки — обеспечение надёжного разъёмного соединения электрических цепей в составе радиоэлектронной аппаратуры, авиационной и судовой техники, а также промышленного оборудования, где предъявляются повышенные требования к стойкости соединителей при воздействии вибраций, перепадов температур и повышенной влажности. Благодаря теплостойкой конструкции и пылебрызгозащищённому исполнению изделие сохраняет работоспособность в сложных условиях эксплуатации.

Подтверждённые технические особенности

Конструктивные и электрические параметры соединителя соответствуют требованиям ТУ ГЕ0.364.120. Корпус имеет одношпоночную поляризацию, что исключает неправильное сочленение с ответной частью — розеткой типа «Г».

Расшифровка обозначения раскрывает ключевые особенности изделия:

• 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический соединитель нормальных габаритов;
• 32 — условный размер корпуса;
• КПЭ — кабельный вариант с прямым патрубком, эластичная (экранированная) конструкция;
• 10 — серия или группа;
• Ш — вилка кабельная (в отличие от розетки «Г»);
• 15 — сочетание контактов: десять штук, из них шесть диаметром 1,5 мм и четыре диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Изделие рассчитано на ток до 20 А на контакты диаметром 1,5 мм и до 35 А на контакты диаметром 2,5 мм; суммарный ток может достигать 160 А. Сопротивление изоляции составляет не менее 5000 МОм. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременный перегрев до плюс 180 градусов Цельсия. Соединитель выдерживает вибрационные нагрузки с ускорением до 1500 м/с², эксплуатацию при относительной влажности 98 процентов и температуре плюс 40 градусов Цельсия, а также работу при пониженном давлении 1,3·10⁻⁴ Па.

Монтаж проводов осуществляется методом пайки. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Заявленный ресурс — 1000 часов наработки и 500 циклов сочленения-расчленения.

Применение и совместимость

Вилка 2РТТ32КПЭ10Ш15В используется для коммутации цепей общего назначения в аппаратуре, работающей в жёстких условиях: бортовое радиоэлектронное оборудование, судовые системы, промышленные установки и контрольно-измерительная техника. Соединитель подходит для эксплуатации в составе изделий, где необходима устойчивость к воздействию вибрации, повышенной влажности и значительных перепадов температур.

Рассматриваемая вилка является прямой заменой устаревшему соединителю ШР32П10ЭГ1. По своим присоединительным размерам, схеме расположения контактов и способу фиксации она совместима с розетками, применявшимися совместно с ШР32П10ЭГ1, однако обладает улучшенными характеристиками, соответствующими современным условиям эксплуатации. Это позволяет выполнять модернизацию или ремонт оборудования без изменения конструкции ответных частей и монтажных мест.

Монтаж и эксплуатационные указания

Установка вилки производится на неэкранированный кабель через прямой патрубок с гайкой. Перед пайкой контактов следует убедиться в соответствии сечений жил допустимым значениям диаметров контактов — 1,5 мм и 2,5 мм. После пайки необходимо проверить целостность изоляции и корректность взаимного расположения контактов согласно схеме распайки конкретного изделия. Резьбовая фиксация обеспечивает плотное и надёжное сочленение, исключающее самопроизвольное рассоединение при вибрациях. При длительном хранении или эксплуатации в условиях повышенной влажности рекомендуется предусмотреть дополнительную защиту мест сочленения в соответствии с требованиями к пылебрызгозащищённым соединителям.
