Назначение и область применения

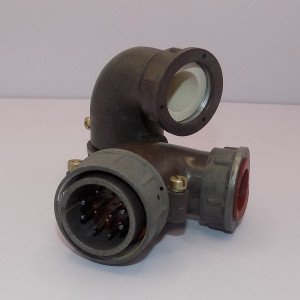

Разъём 2РТТ32КПЭ10Ш15В представляет собой низкочастотный цилиндрический соединитель серии 2РТТ в кабельном исполнении. Изделие предназначено для замены разъёма типа ШР32П10ЭГ1 в существующих электрических цепях, жгутах и аппаратуре без изменения посадочных мест и ответных частей.

Соединитель применяется в цепях постоянного и переменного тока частотой до нескольких мегагерц. Основные задачи — коммутация питания и передача сигналов в радиоэлектронной, промышленной и общеэлектротехнической аппаратуре, где требуется повышенная надёжность соединения и устойчивость к внешним воздействиям.

Конструкция рассчитана на ручное сочленение и расчленение с резьбовой фиксацией, что обеспечивает стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрациях и механических нагрузках.

Особенности конструкции и маркировки

Обозначение изделия содержит информацию о его конструктивных особенностях:

• Серия 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
• Корпус 32-го габарита — механическая совместимость по посадочным размерам с разъёмами ШР32;
• КПЭ — кабельное исполнение с патрубком под кабель, буква «Э» указывает на вариант для экранированного кабеля с возможностью подключения оплётки или экрана;
• Ш — вилка (штекерная часть);
• 10 — количество контактов;
• 15 — сочетание контактов, как правило комбинация штырей диаметром 1,5 и 2,5 мм, позволяющая разделить силовые и сигнальные цепи;
• В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и условий эксплуатации.

Электрические характеристики

Для разъёмов 2РТТ32 с сочетанием контактов 15 характерны следующие электрические параметры:

• Рабочее напряжение — до порядка 700–850 В (амплитудное значение для переменного тока);
• Максимальный ток на один контакт — ориентировочно до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм;
• Суммарный ток по разъёму ограничен, обычно порядка 150–160 А;
• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом, как правило около 5000 МОм;
• Максимальная рабочая частота — до нескольких мегагерц, обычно до 3 МГц;
• Контакты, как правило, имеют серебряное покрытие, монтаж проводников осуществляется пайкой.

Механические и климатические параметры

Соединитель относится к негерметичным, теплостойким, тропикоустойчивым и всеклиматическим изделиям. Рабочий температурный диапазон обычно составляет от приблизительно минус 60 до плюс 100 градусов Цельсия.

Разъём рассчитан на эксплуатацию при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия, допускает работу при пониженном атмосферном давлении, а также выдерживает воздействие вибрации и ударных нагрузок. Ресурс изделия составляет ориентировочно не менее 500 механических сочленений и расчленений.

Применение и совместимость

Изделие используется в качестве прямой замены разъёма ШР32П10ЭГ1 при ремонте, модернизации и производстве аппаратуры, где уже установлены ответные части серии ШР или совместимые с ними розетки. Благодаря резьбовой фиксации и кабельному экранируемому патрубку разъём подходит для работы в условиях вибраций, повышенной влажности и перепадов температур.

Разъём предназначен для монтажа на кабель с последующей пайкой проводников к контактам. Возможность подключения экранирующей оплётки позволяет применять его в цепях, чувствительных к электромагнитным помехам.
