Назначение и область применения

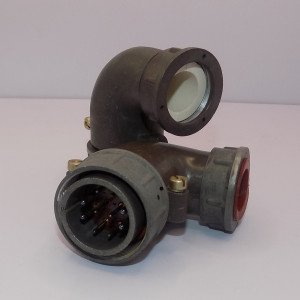

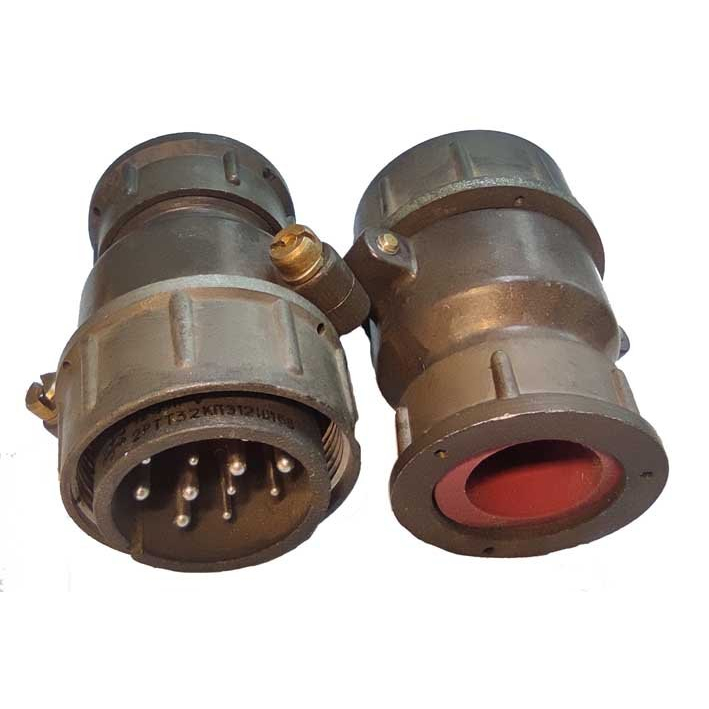

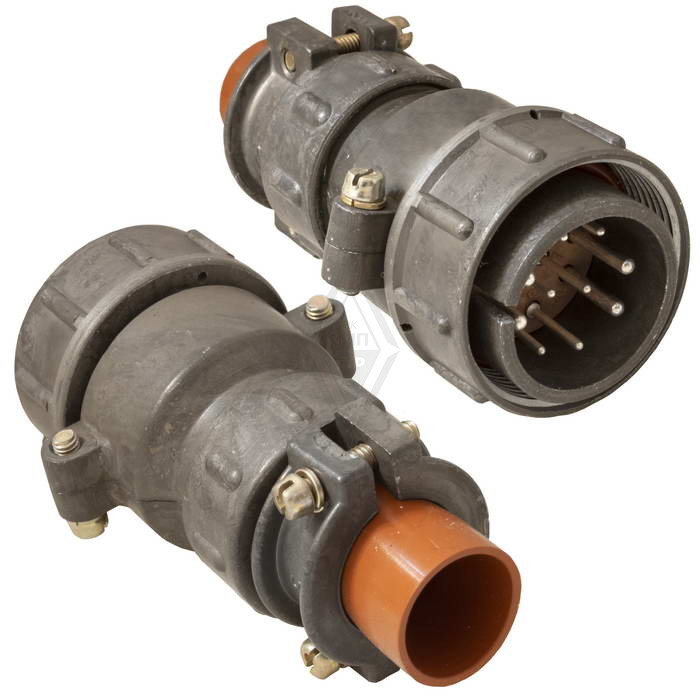

Кабельная вилка 2РТТ32КПЭ10Ш15В представляет собой низкочастотный цилиндрический электрический соединитель серии 2РТТ, выпускаемый как современная замена ранее применявшейся модели ШР32П10ЭГ1. Устройство предназначено для коммутации внутренних электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Соединитель обеспечивает надёжное разъёмное соединение при работе с сигналами частотой до 3 МГц и амплитудном напряжении до 850 В.

Изделие ориентировано на применение в аппаратуре, эксплуатируемой в жёстких климатических и механических условиях. Конструкция предусматривает всеклиматическое исполнение, устойчивость к воздействию пыли и брызг, теплостойкость и тропикоустойчивость. Вилка рассчитана на объёмный пайный монтаж и используется совместно с ответными кабельными или приборными розетками серии 2РТТ соответствующего типоразмера.

Конструктивные особенности и маркировка

Корпус соединителя выполнен по нормальным габаритам с условным размером 32. Фиксация сочленения осуществляется резьбовым соединением, обеспечивающим стабильное контактное усилие и защиту от самопроизвольного расчленения при вибрационных нагрузках. Кабельная часть имеет прямой патрубок, рассчитанный на монтаж неэкранированным кабелем, и эластичную гайку для герметизации ввода.

Расшифровка обозначения 2РТТ32КПЭ10Ш15В:

• 2РТТ — теплостойкий цилиндрический разъём нормальных габаритов;
• 32 — условный размер корпуса;
• КПЭ — кабельный тип с эластичной гайкой;
• 10 — общее количество контактов;
• Ш — вилка;
• 15 — сочетание контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Поляризация корпуса — одношпоночная, что исключает неправильное сочленение. Покрытие контактов — серебро, обеспечивающее низкое переходное сопротивление. Монтаж контактов — внутренний, под объёмную пайку проводников.

Электрические параметры

Соединитель допускает суммарную токовую нагрузку до 160 А при одновременной работе всех контактов. Допустимый ток на отдельный контакт зависит от его диаметра и составляет 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм, что подтверждает высокое качество применённых изоляционных материалов.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды от минус 60 до плюс 100 градусов Цельсия, при этом контакты выдерживают кратковременный перегрев до плюс 180 градусов Цельсия. Соединитель рассчитан на эксплуатацию при относительной влажности воздуха 98 процентов и температуре плюс 40 градусов Цельсия. Допускается работа при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па.

Конструкция обладает устойчивостью к механическим нагрузкам и выдерживает вибрационные воздействия с ускорением до 1500 метров на секунду в квадрате. Назначенный ресурс — 1000 часов наработки и не менее 500 циклов сочленения-расчленения. Срок хранения изделия составляет 15 лет при соблюдении условий консервации и хранения, предусмотренных для радиоэлектронных компонентов.

Совместимость и монтаж

Вилка 2РТТ32КПЭ10Ш15В полностью взаимозаменяема с ранее выпускавшейся моделью ШР32П10ЭГ1 по посадочным размерам, схеме расположения контактов и электрическим параметрам. Это позволяет использовать изделие при ремонте и модернизации действующего парка аппаратуры без изменения конструкции ответных частей. Монтаж осуществляется пайкой проводников к хвостовикам контактов с внутренней стороны корпуса, после чего кабель фиксируется эластичной гайкой и заливается при необходимости компаундом для дополнительной герметизации.

При выборе ответной розетки следует учитывать условный размер корпуса 32, количество и сочетание контактов, а также одношпоночную поляризацию. Резьбовое сочленение обеспечивает быстрое и надёжное соединение без применения специального инструмента.
