Назначение и область применения

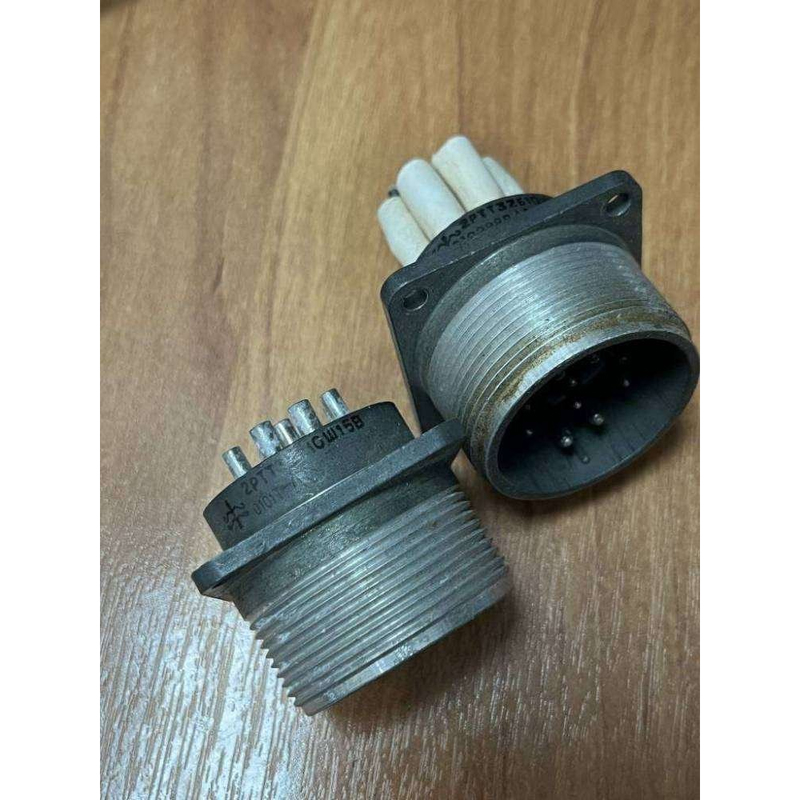

Вилка кабельная 2РТТ32КПЭ10Ш15В представляет собой низкочастотный цилиндрический соединитель серии 2РТТ с резьбовой фиксацией. Изделие разработано как прямая замена модели ШР32П10ЭГ1 и предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Соединитель применяется в радиоэлектронной аппаратуре, авиационной и судостроительной технике, где требуется стабильное соединение в условиях повышенной вибрации, высокой влажности и пониженного атмосферного давления.

Конструкция вилки рассчитана на эксплуатацию в сложных климатических и механических условиях. Изделие сохраняет работоспособность при вибрационных нагрузках до 1500 м/с², относительной влажности воздуха 98 процентов при температуре плюс 40 градусов Цельсия и пониженном давлении. Это делает соединитель пригодным для использования в бортовых системах, промышленном оборудовании и аппаратуре специального назначения.

Технические особенности и конструкция

Соединитель 2РТТ32КПЭ10Ш15В имеет корпус условного размера 32 и оснащён десятью контактами комбинированного сечения. Контактная группа включает шесть контактов диаметром 1,5 мм с допустимым током до 20 А на каждый контакт и четыре контакта диаметром 2,5 мм с допустимым током до 35 А на каждый контакт. Суммарная токовая нагрузка соединителя достигает 160 А, что позволяет использовать его в силовых цепях средней мощности.

Монтаж изделия выполняется объёмным способом — внутренней пайкой на неэкранированный кабель. Вилка имеет прямой патрубок и накидную гайку для резьбовой фиксации ответной части. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Поляризация соединителя — одношпоночная, исключающая неправильное сочленение.

Электрические и эксплуатационные параметры

Изделие характеризуется высокими изоляционными свойствами: сопротивление изоляции составляет не менее 5000 МОм в нормальных климатических условиях. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, что соответствует всеклиматическому исполнению (индекс «В» в обозначении). Ресурс соединителя составляет 1000 часов наработки, механическая износостойкость — не менее 500 сочленений и расчленений.

Конструктивное исполнение — теплостойкое, пылебрызгозащищённое, нормальных габаритов, что отражено в маркировке серии 2РТТ. Условное обозначение 2РТТ32КПЭ10Ш15В расшифровывается следующим образом: 2РТТ — серия соединителя; 32 — условный размер корпуса; КПЭ — кабельное исполнение с прямым патрубком под неэкранированный кабель; 10 — количество контактов; Ш — вилка; 15 — сочетание контактов (шесть диаметром 1,5 мм и четыре диаметром 2,5 мм); В — всеклиматическое исполнение.

Особенности монтажа и совместимость

Вилка кабельная предназначена для ответной работы с розетками серии 2РТТ, имеющими соответствующий типоразмер корпуса и аналогичную схему расположения контактов. Резьбовая фиксация обеспечивает надёжное удержание сочленённых частей при механических воздействиях и предотвращает самопроизвольное разъединение. Одношпоночная поляризация гарантирует правильную ориентацию при соединении.

При монтаже следует учитывать, что изделие рассчитано на пайку проводников к хвостовикам контактов с внутренней стороны корпуса. Прямой патрубок упрощает ввод кабеля и его фиксацию. Для сохранения заявленных электрических характеристик и ресурса рекомендуется проводить монтаж в соответствии с требованиями к паяным соединениям для аппаратуры, эксплуатируемой в условиях вибрации и перепадов температур.

Комплектация и маркировка

Изделие поставляется как самостоятельная единица — вилка кабельная в сборе. В обозначении зафиксирован артикул 6058. Замена модели ШР32П10ЭГ1 обеспечивает полную совместимость по присоединительным и установочным размерам. Все ключевые параметры соответствуют приведённому техническому описанию.

При выборе соединителя для новых разработок или замены вышедших из строя узлов необходимо учитывать сочетание контактов и способ монтажа. Комбинированная контактная группа позволяет использовать вилку в цепях с разными уровнями токовых нагрузок в пределах одного соединителя, что сокращает количество разъёмных узлов в аппаратуре.
