Назначение и область применения

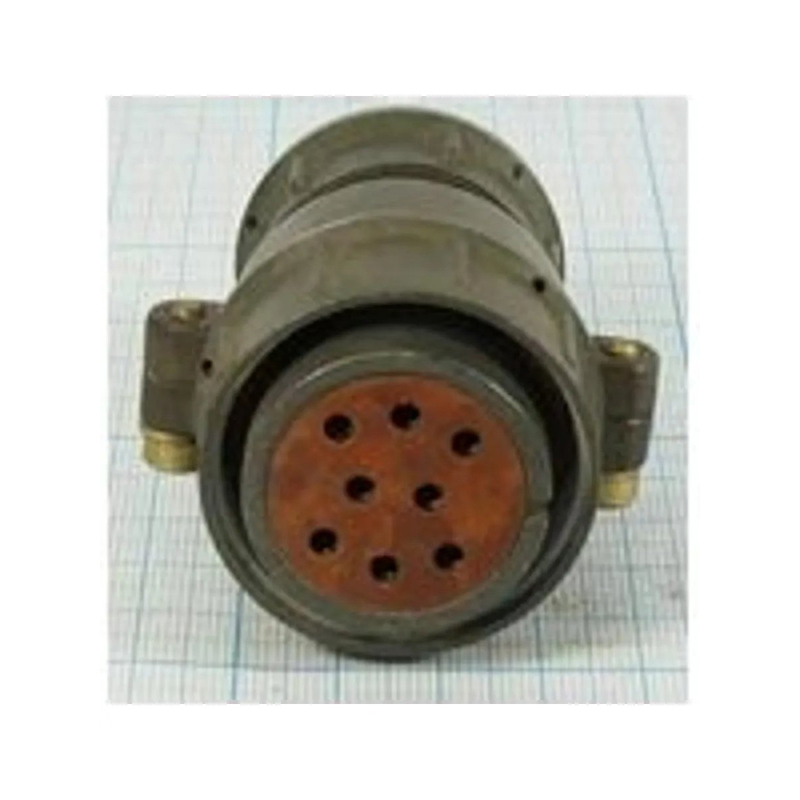

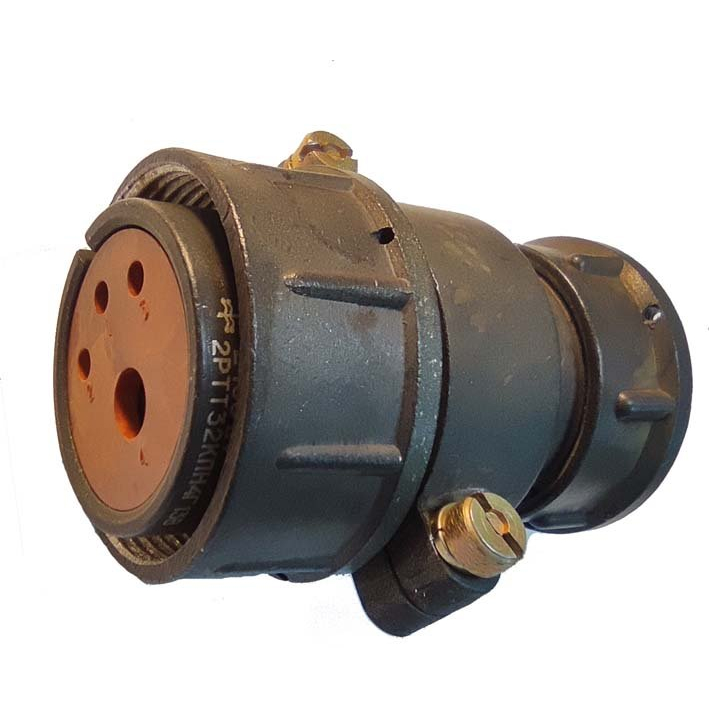

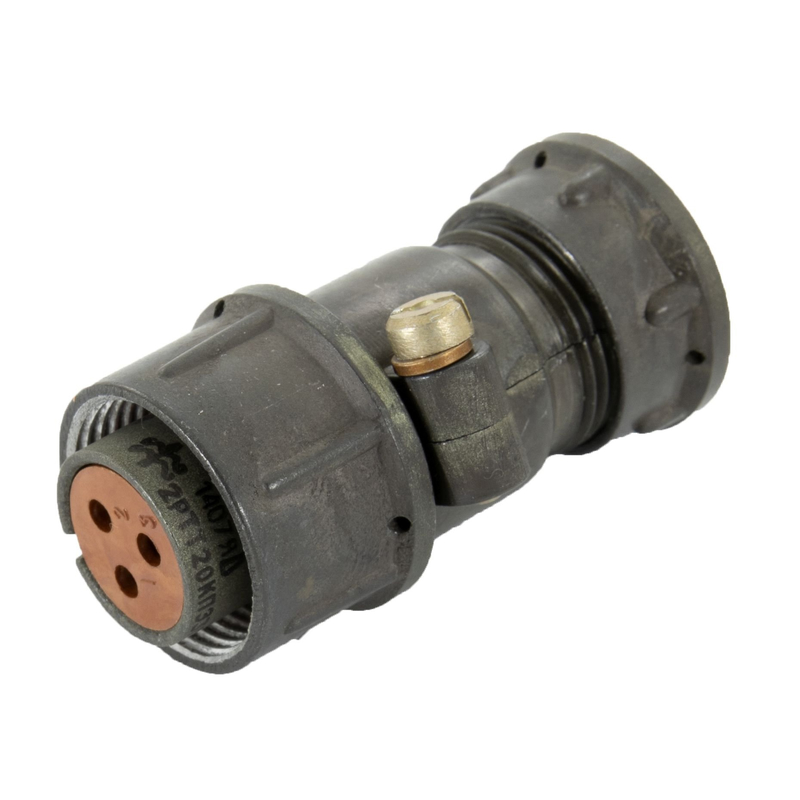

Кабельная розетка 2РТТ32КПЭ10Г1В1 «5» относится к серии теплостойких пылебрызгозащищённых цилиндрических разъёмов 2РТТ и предназначена для ручного соединения электрических цепей в условиях, требующих повышенной надёжности контакта и устойчивости к внешним воздействиям. Изделие ориентировано на внутренний объемный монтаж на экранированный кабель и применяется в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных комплексах и системах связи, где необходимо разъёмное сочленение проводников с токовой нагрузкой до 200 А на контакт и рабочим напряжением до 700 В при амплитудном значении 850 В.

Сочленение розетки с ответной частью осуществляется резьбовым способом, что обеспечивает плотную фиксацию и защиту от самопроизвольного разъединения. Одношпоночная поляризация корпусов исключает ошибки при подключении и гарантирует правильную ориентацию контактов. Монтаж контактов выполняется методом пайки, а серебряное покрытие контактных поверхностей снижает переходное сопротивление и повышает стабильность электрических параметров в течение всего срока службы.

Конструктивные особенности и электрические характеристики

Разъём 2РТТ32КПЭ10Г1В1 «5» имеет 10 контактов, разделённых на две группы по диаметру и токовой нагрузке:

• 6 контактов диаметром 1,5 мм — допустимый ток до 20 А, сопротивление не более 2,5 мОм;
• 4 контакта диаметром 2,5 мм — допустимый ток до 35 А, сопротивление не более 1 мОм.

Общая токовая нагрузка изделия достигает 160 А, что позволяет использовать розетку в силовых цепях с одновременной передачей сигналов управления или контроля. Конструкция корпуса условного размера 32 обеспечивает компактность при высокой плотности монтажа. Кабельный ввод выполнен в виде прямого патрубка, адаптированного под экранированный кабель и сохраняющего целостность экранирующей оплётки при подключении.

Электрическая прочность изоляции подтверждена сопротивлением не менее 5000 МОм. Рабочий диапазон частот составляет до 3 МГц, что допускает применение разъёма в цепях с высокочастотными составляющими сигнала. Рабочая температура окружающей среды находится в пределах от минус 60 до плюс 100 градусов Цельсия, поэтому розетка сохраняет работоспособность как в условиях сильного холода, так и при значительном нагреве.

Механическая устойчивость и надёжность

Изделие рассчитано на эксплуатацию в условиях интенсивных механических нагрузок. Конструкция выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g). Розетка устойчива к одиночным ударным нагрузкам с ускорением до 10000 метров в секунду в квадрате (1000 g) и многократным ударам с ускорением до 1500 метров в секунду в квадрате (150 g). Такие показатели подтверждают пригодность разъёма для применения на подвижных объектах, в аппаратуре, подверженной тряске, и в промышленных установках с высоким уровнем вибрации.

Ресурс изделия составляет не менее 500 циклов соединения и расстыковки, а минимальная наработка достигает 1000 часов. Всеклиматическое исполнение по ТУ ГЕ0.364.120 допускает установку розетки в аппаратуру, эксплуатируемую на открытом воздухе или в неотапливаемых помещениях, при условии защиты от прямого попадания воды и агрессивных сред, характерных для пылебрызгозащищённых разъёмов данной серии.

Расшифровка обозначения

Маркировка 2РТТ32КПЭ10Г1В1 содержит полную информацию о конструктивных и эксплуатационных признаках изделия:

1. 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
2. 32 — условный размер корпуса;
3. КПЭ — кабельное исполнение с прямым патрубком для экранированного кабеля;
4. 10Г1 — 10 контактов с указанной группой диаметров;
5. В1 — климатическое исполнение, определяющее допустимые условия эксплуатации.

Дополнительный индекс «5», указанный в наименовании, отражает приёмочные требования, применяемые к данной партии разъёмов, и подтверждает соответствие изделия установленным нормам контроля. Кабельная розетка 2РТТ32КПЭ10Г1В1 «5» поставляется как самостоятельное комплектующее изделие и применяется совместно с ответными вилочными частями серии 2РТТ соответствующего типоразмера и схемы расположения контактов.
