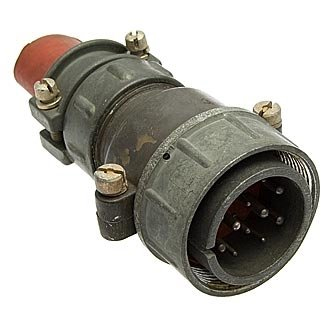

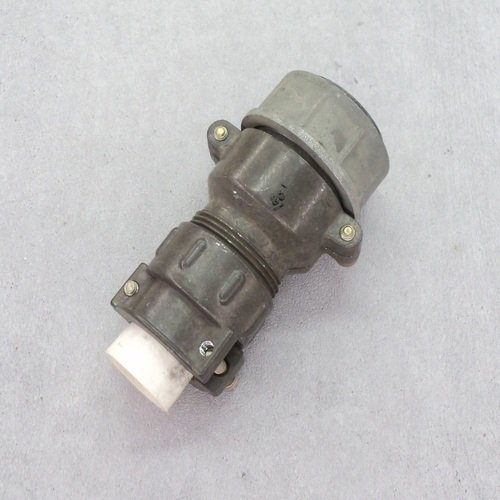

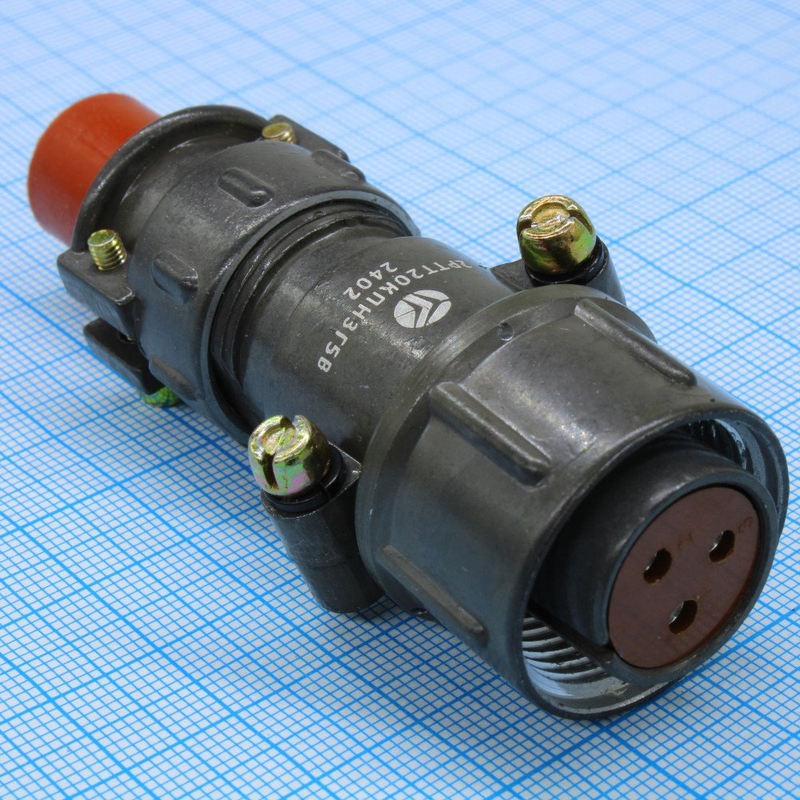

2РТТ32КПЭ-12Ш-16В

Цена:

2700 ₽

Технические характеристики

2РТТ32КПЭ-12Ш-16В

2РТТ32КПЭ-12Ш-16В — это низкочастотный цилиндрический электрический соединитель объемного монтажа с резьбовой фиксацией, предназначенный для надежного соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Он работает в цепях постоянного и переменного токов частотой до 3 МГц при максимальном напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет условный размер корпуса 32, кабельный вид (К), прямой патрубок (П), эластичный ввод (Э), 12 штыревых (Ш) и 16-векторных контактов диаметром 1,5 мм, всеклиматическое исполнение (В).

Рабочий ток на контакт достигает 20 А, сопротивление контактов — не более 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Диапазон рабочих температур — от -60 до +100 °C, выдерживает вибрацию до 1500 м/с² (150 g), механические удары, влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па.

Назначение и конструкция

Используется в различных видах аппаратуры благодаря теплостойкости, тропикоустойчивости и негерметичному типу.

Состоит из вилки и розетки (приборных или кабельных частей), монтаж — пайкой, внутренний, покрытие контактов — серебро.

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Описание

Назначение соединителя 2РТТ32КПЭ-12Ш-16В

Низкочастотный цилиндрический электрический соединитель 2РТТ32КПЭ-12Ш-16В предназначен для объёмного монтажа и служит для надёжного соединения и разъединения электрических цепей в составе электро- и радиоаппаратуры. Изделие относится к категории 2РТТ32 и рассчитано на работу в цепях постоянного и переменного токов частотой до 3 МГц при максимальном напряжении до 850 В (амплитудное значение). Благодаря резьбовой фиксации соединитель обеспечивает стабильное механическое сочленение, устойчивое к вибрационным и ударным нагрузкам. Конструкция предусматривает применение в аппаратуре, где требуется регулярное подключение и отключение кабельных линий с сохранением электрических параметров соединения. Соединитель используется в негерметичном исполнении и подходит для монтажа пайкой.

Изделие ориентировано на применение в составе блоков питания, распределительных устройств, измерительных комплексов и промышленной электроники. Возможность работы при значительных перепадах температур, повышенной влажности и пониженном атмосферном давлении расширяет область применения изделия, включая эксплуатацию в сложных климатических условиях.

Подтверждённые технические особенности

Соединитель 2РТТ32КПЭ-12Ш-16В обладает условным размером корпуса 32. Маркировка отражает ключевые конструктивные признаки: кабельный вид (К), прямой патрубок (П), эластичный ввод (Э). Контактная группа включает 12 штыревых контактов. Диаметр контактов составляет 1,5 мм, покрытие контактов — серебро. Исполнение всеклиматическое (В), что подтверждает пригодность изделия к эксплуатации в разных климатических зонах.

Электрические параметры соединителя:

максимальный рабочий ток на контакт — 20 А;
сопротивление контактов — не более 2,5 мОм;
сопротивление изоляции — не менее 5000 МОм;
максимальное напряжение — до 850 В (амплитудное значение);
рабочий диапазон частот — до 3 МГц.

Изделие выдерживает механические и климатические воздействия:

диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия;
вибрационные нагрузки до 1500 метров на секунду в квадрате (150 g);
механические удары;
относительная влажность 98 процентов при температуре плюс 40 градусов Цельсия;
пониженное давление до 1,3 умноженное на 10 в минус четвёртой степени Па.

Соединитель относится к теплостойким и тропикоустойчивым изделиям. Тип исполнения — негерметичный. Минимальная наработка составляет 1000 часов. Допустимое количество сочленений-расчленений — 500. Срок сохраняемости — 15 лет.

Конструкция и применение

Соединитель состоит из вилки и розетки, которые могут выполняться в приборном или кабельном варианте. Резьбовая фиксация обеспечивает плотное и стабильное соединение частей, предотвращая самопроизвольное расчленение при вибрациях. Монтаж проводников осуществляется пайкой, при этом монтаж внутренний. Эластичный ввод прямого патрубка защищает кабельную часть от резких перегибов и способствует сохранению целостности проводников в месте выхода из корпуса.

Серебряное покрытие контактов снижает переходное сопротивление и улучшает стабильность электрического соединения при длительной эксплуатации. Низкое сопротивление контактов — не более 2,5 мОм — позволяет использовать изделие в цепях с рабочим током до 20 А на контакт без значительного нагрева зоны сочленения. Высокое сопротивление изоляции не менее 5000 МОм гарантирует надёжное разделение цепей и минимальные токи утечки.

Изделие применяется в составе радиоэлектронной аппаратуры, блоков коммутации, промышленных установок и оборудования, работающего при частотах до 3 МГц. Всеклиматическое исполнение и широкая стойкость к внешним факторам делают соединитель пригодным для стационарного и подвижного оборудования. Благодаря ресурсу в 500 циклов сочленения-расчленения соединитель подходит для оборудования, где предусмотрено периодическое техническое обслуживание с отключением кабельных сборок. Срок сохраняемости 15 лет подтверждает возможность длительного хранения изделия без потери эксплуатационных свойств при соблюдении условий хранения, установленных для радиоэлектронных компонентов.
