Назначение и область применения

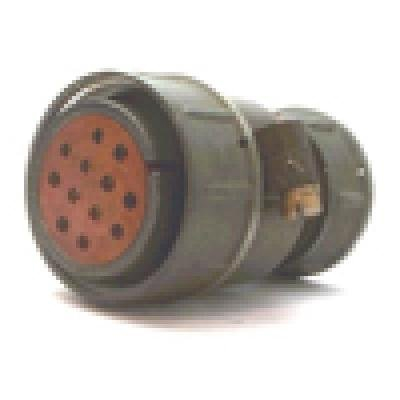

Соединитель 2РТТ32КПЭ-12Г-16В представляет собой цилиндрический низкочастотный электрический разъём теплостойкого исполнения с пылебрызгозащищённой конструкцией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Разъём относится к категории кабельных розеток с прямым патрубком и резьбовым способом сочленения, что обеспечивает надёжную фиксацию ответных частей и устойчивость к самопроизвольному расстыкованию в условиях вибрационных и ударных нагрузок.

Благодаря всеклиматическому исполнению и расширенному температурному диапазону, соединитель подходит для эксплуатации в составе промышленного оборудования, контрольно-измерительной аппаратуры, лабораторных установок и систем специального назначения. Теплостойкое исполнение Э допускает применение изделия в зонах с повышенной температурой окружающей среды, а пылебрызгозащищённое конструктивное решение продлевает срок службы при работе в запылённых помещениях и при воздействии водяных брызг. Условный размер корпуса 32 и диаметр корпуса 16 мм определяют совместимость с соответствующими ответными частями серии 2РТТ32.

Конструктивные особенности и расшифровка обозначения

Структура условного обозначения 2РТТ32КПЭ-12Г-16В раскрывает ключевые конструктивные признаки соединителя:

• К — розетка кабельного типа, предназначенная для монтажа на конце кабеля;
• П — прямой патрубок, обеспечивающий осевой выход кабеля без дополнительных угловых переходников;
• Э — теплостойкое исполнение, допускающее работу при повышенных температурах;
• 12 — количество контактов, равное двенадцати;
• Г — золотистое покрытие контактов, снижающее переходное сопротивление и повышающее коррозионную стойкость;
• 16В — диаметр корпуса 16 мм;
• 32 — условный размер корпуса, определяющий габаритную группу изделия.

Резьбовой вид сочленения гарантирует плотное и стабильное соединение с ответной вилкой, исключая люфты и обеспечивая повторяемость электрических характеристик при многократных циклах соединения и разъединения. Золотистое покрытие контактов дополнительно защищает токоведущие элементы от окисления и сохраняет низкое сопротивление контакта в течение всего срока службы.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение от 700 до 850 В. Токовая нагрузка на контакт зависит от диаметра контактного элемента и составляет 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм. Сопротивление электрического контакта не превышает 2,5 МОм для контактов диаметром 1,5 мм и 1,0 МОм для контактов диаметром 2,5 мм. Сопротивление изоляции между контактами и между контактами и корпусом составляет не менее 5000 МОм, что подтверждает высокое качество изоляционных материалов и надёжную развязку цепей.

Заявленный частотный предел до 3 МГц позволяет использовать разъём не только в цепях постоянного тока и промышленной частоты, но и в низкочастотных сигнальных линиях, где важна стабильность импеданса и минимальные потери. Амплитудное значение рабочего напряжения до 850 В обеспечивает запас по электрической прочности при коммутации индуктивных и ёмкостных нагрузок.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие сохраняет работоспособность в диапазоне температур от минус 60 °C до плюс 100 °C. Срок сохраняемости до начала эксплуатации составляет 15 лет, минимальная наработка — 1000 часов, допустимое число сочленений и расчленений — 500 циклов. Эти показатели подтверждают долговечность конструкции и стабильность электрических характеристик при длительном использовании.

Соединитель выдерживает воздействие вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Ударная стойкость составляет до 10000 м/с² при одиночных ударах и до 1500 м/с² при многократных. Работоспособность сохраняется при пониженном атмосферном давлении до 1,3·10⁻⁴ Па и относительной влажности до 98 % при температуре плюс 40 °C. Совокупность данных характеристик позволяет применять разъём в условиях разрежённой атмосферы, высокой влажности и интенсивных механических воздействий, включая тропический климат и экстремальные режимы эксплуатации.

Всеклиматическое исполнение подтверждает универсальность изделия при работе в различных климатических зонах: от арктических холодов до жаркого влажного климата. Сочетание теплостойкости, пылебрызгозащиты и высокой механической прочности делает соединитель 2РТТ32КПЭ-12Г-16В надёжным решением для ответственных электрических соединений, где требуется стабильная передача тока и сигналов в течение длительного времени без обслуживания и промежуточных ревизий.
