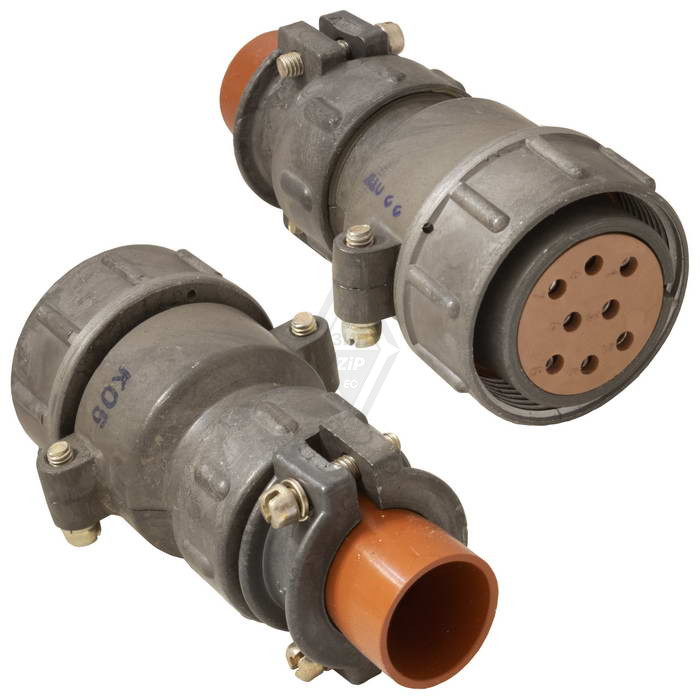

2РТТ32К8Ш14В

Цена:

3850 ₽

Технические характеристики

2РТТ32К8Ш14В

2РТТ32К8Ш14В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для надежного соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Он используется в цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением 850 В (амплитудное значение). Соединители этой серии применяются для подключения проводов, кабелей, узлов и блоков в различных электро- и радиоаппаратах, включая условия повышенной влажности, вибрации и низкого давления. +3

Конструкция

Состоит из двух частей: вилки и розетки, которые могут быть кабельными или приборными (блочными). Модель 2РТТ32К8Ш14В имеет кабельный корпус (К), 8 контактов, шейку (Ш) и всеклиматическое исполнение (В). Условный размер корпуса — 32, фиксация сочленения — резьбовая. Покрытие контактов — серебро, монтаж — пайкой; корпус пылебрызгозащищенный.

Расшифровка обозначения

2РТТ — тип соединителя.
32 — условный размер корпуса.
К — кабельный корпус.
8 — число контактов.
Ш — шейка.
14 — серия контактной группы.
В — всеклиматическое исполнение.

Технические характеристики

Максимальная рабочая частота — 3 МГц, сопротивление изоляции — не менее 5000 МОм. Рабочая температура — от -60 до +100 °C, срок сохраняемости — 15 лет, наработка — минимум 1000 часов при 500 сочленениях-расчленениях.

Механические параметры

Выдерживает синусоидальную вибрацию до 5000 Гц с ускорением 300 м/с² (30 g), одиночные удары до 10000 м/с² (1000 g) и многократные — до 1500 м/с² (150 g). Работает при пониженном давлении 1,3·10⁻⁴ Па и влажности 98% при +40 °C.

Описание

Назначение соединителя 2РТТ32К8Ш14В

Низкочастотный цилиндрический электрический соединитель 2РТТ32К8Ш14В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Устройство обеспечивает надёжное разъёмное соединение проводов, кабелей, узлов и блоков, допускает многократные циклы сочленения и расчленения без потери эксплуатационных характеристик.

Соединитель рассчитан на работу в цепях с частотой до 3 МГц и максимальным рабочим напряжением 850 В амплитудного значения. Благодаря всеклиматическому исполнению он применяется в аппаратуре, эксплуатируемой при повышенной влажности, вибрационных нагрузках, пониженном атмосферном давлении и значительных перепадах температуры.

Конструктивные особенности

Соединитель состоит из двух ответных частей — вилки и розетки. Обе части могут выполняться в кабельном или приборном (блочном) варианте, что обеспечивает гибкость при компоновке аппаратуры. Модель 2РТТ32К8Ш14В оснащена кабельным корпусом, восемью контактами, шейкой и рассчитана на всеклиматические условия эксплуатации.

Условный размер корпуса — 32. Фиксация сочленённого состояния резьбовая, что гарантирует стабильный электрический контакт при механических воздействиях. Контакты покрыты серебром, монтаж выполняется пайкой. Корпус имеет пылебрызгозащищённое исполнение, предотвращающее попадание загрязнений и влаги внутрь соединителя.

Расшифровка условного обозначения

2РТТ — тип соединителя;
32 — условный размер корпуса;
К — кабельный корпус;
8 — число контактов;
Ш — шейка;
14 — серия контактной группы;
В — всеклиматическое исполнение.

Технические характеристики

Соединитель работает на частотах до 3 МГц. Сопротивление изоляции составляет не менее 5000 МОм. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Срок сохраняемости — 15 лет. Минимальная наработка — 1000 часов при 500 циклах сочленения и расчленения.

Механическая стойкость и условия эксплуатации

Изделие выдерживает синусоидальную вибрацию в диапазоне до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g). Конструкция рассчитана на одиночные ударные воздействия с ускорением до 10000 метров на секунду в квадрате (1000 g) и многократные удары до 1500 метров на секунду в квадрате (150 g).

Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па и относительной влажности воздуха 98 процентов при температуре плюс 40 градусов Цельсия. Указанные параметры позволяют использовать его в бортовой, полевой и стационарной аппаратуре, работающей в жёстких условиях.

Применение

Соединитель 2РТТ32К8Ш14В применяется для внутриприборного и межблочного монтажа в радиоэлектронных устройствах, измерительной технике, системах связи и промышленной электронике. Восемь контактов обеспечивают передачу сигналов и питающих напряжений в многоканальных схемах. Резьбовая фиксация и пылебрызгозащищённый корпус позволяют устанавливать изделие на подвижных объектах и в аппаратуре, подверженной вибрациям и ударам.
