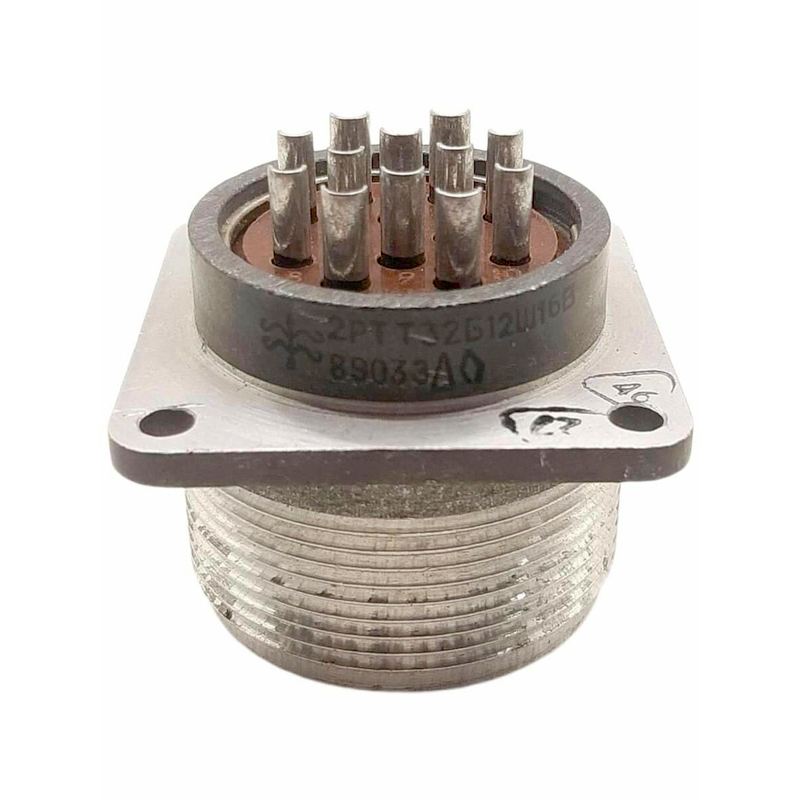

2РТТ32К12Ш16В

2РТТ32К12Ш16В — это низкочастотный цилиндрический электрический соединитель общего назначения из серии 2РТТ, предназначенный для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Назначение

Он используется в цепях постоянного и переменного токов с частотой до 3 МГц и максимальным рабочим напряжением до 850 В (амплитудное значение). Соединитель подходит для работы с проводами, кабелями, узлами и блоками в различных устройствах, включая приборные и кабельные части.

Конструкция

Состоит из вилки и розетки с резьбовым соединением и одношпоночной поляризацией корпусов. Покрытие контактов — серебро, метод монтажа — пайка, возможен монтаж экранированным или неэкранированным кабелем. Это кабельная часть (К) с прямым патрубком (П), 12 контактами в компоновке Ш (штыревые) и 16 мм условного диаметра контактов.

Характеристики

Максимальная рабочая частота: 3 МГц.
Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
Рабочая температура: от -60 до +100 °C.
Вибрация: синусоидальная 1–5000 Гц с ускорением до 300 м/с² (30 g).
Удар: одиночный до 10000 м/с² (1000 g), многократный до 1500 м/с² (150 g).
Наработка: минимум 1000 часов, сочленения-расчленения: 500.

Всеклиматическое исполнение (В) обеспечивает надежность в экстремальных условиях.

Описание

Назначение соединителя 2РТТ32К12Ш16В

Низкочастотный цилиндрический электрический соединитель 2РТТ32К12Ш16В общего назначения предназначен для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие используется в цепях постоянного и переменного токов с рабочей частотой до 3 МГц и максимальным рабочим напряжением до 850 В (амплитудное значение).

Соединитель подходит для коммутации проводов, кабелей, узлов и блоков в составе приборных и кабельных частей различного оборудования. Благодаря всеклиматическому исполнению устройство сохраняет работоспособность в экстремальных условиях эксплуатации и может применяться в аппаратуре ответственного назначения.

Конструктивные особенности

Изделие состоит из вилки и розетки с резьбовым соединением корпусов и одношпоночной поляризацией, исключающей неправильное сочленение. Покрытие контактов выполнено из серебра, метод монтажа — пайка. Конструкция допускает монтаж экранированным или неэкранированным кабелем.

Обозначение 2РТТ32К12Ш16В расшифровывается следующим образом:

кабельная часть (К) с прямым патрубком (П);
12 контактов в компоновке Ш (штыревые);
условный диаметр контактов — 16 мм;
всеклиматическое исполнение (В).

Технические характеристики

Соединитель рассчитан на длительную эксплуатацию в широком диапазоне внешних воздействий. Основные параметры изделия:

максимальная рабочая частота — 3 МГц;
сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
вибрационная нагрузка — синусоидальная в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g);
ударная нагрузка — одиночный удар до 10000 метров на секунду в квадрате (1000 g), многократный удар до 1500 метров на секунду в квадрате (150 g);
минимальная наработка — 1000 часов;
количество сочленений-расчленений — 500 циклов.

Применение

Соединитель 2РТТ32К12Ш16В применяется для коммутации электрических цепей в измерительной, радиоэлектронной и промышленной аппаратуре. Изделие устанавливается на кабельные сборки и обеспечивает надёжное разъёмное соединение в условиях воздействия вибрации, ударных нагрузок и значительных перепадов температур.

Резьбовое соединение корпусов обеспечивает плотное прилегание контактных групп и стабильность электрических параметров в процессе эксплуатации. Серебряное покрытие контактов способствует низкому переходному сопротивлению и устойчивости к окислению.
