Назначение и область применения

Блочная вилка 2РТТ32БУЭ4Ш13В относится к семейству соединителей типа 2РТТ и предназначена для коммутации электрических цепей в составе электро-, радио- и контрольно-измерительной аппаратуры. Изделие рассчитано на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В по амплитудному значению.

Конструкция пылебрызгозащищённая, поэтому соединитель допускается применять в условиях, где требуется защита контактных групп от пыли и водяных брызг. Исполнение всеклиматическое, что позволяет использовать вилку в аппаратуре наружного и внутреннего размещения, в том числе в блоках питания, измерительных стендах, лабораторных установках и промышленном оборудовании.

Электрические параметры и конструкция

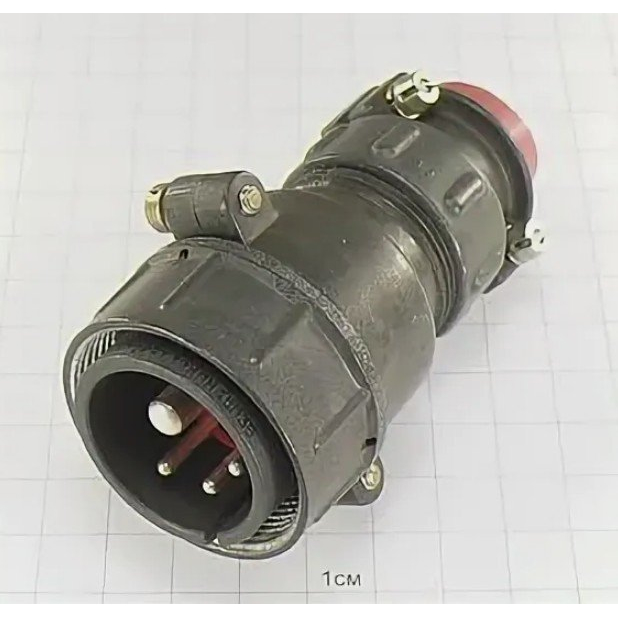

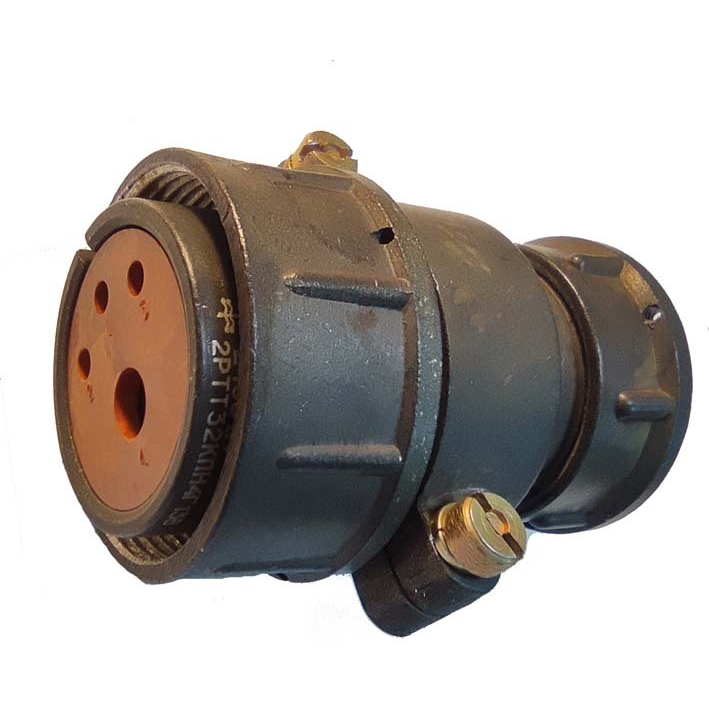

Вилка 2РТТ32БУЭ4Ш13В имеет четыре контакта. Три контакта выполнены диаметром 2,5 мм, один контакт — диаметром 5,5 мм. Контактные поверхности имеют серебряное покрытие, обеспечивающее стабильно низкое переходное сопротивление и защиту от окисления. Переходное сопротивление для контактов диаметром 2,5 мм составляет не более 1 мОм, для контакта диаметром 5,5 мм — не более 0,3 мОм.

Допустимая токовая нагрузка распределяется по контактам следующим образом:

• контакт диаметром 2,5 мм — до 35 А на каждый контакт;
• контакт диаметром 5,5 мм — до 100 А;
• суммарная токовая нагрузка на соединитель — до 175 А.

Сопротивление изоляции между контактами и между контактами и корпусом составляет не менее 5000 МОм, что обеспечивает надёжное разделение цепей даже при повышенной влажности и загрязнении поверхности изоляторов. Сочленение вилки с ответной частью — резьбовое. Предусмотрена одношпоночная поляризация, исключающая неправильную установку ответного соединителя и защищающая контакты от механических повреждений при неверной ориентации. Изделие подходит для монтажа как с экранированными, так и с неэкранированными кабелями.

Устойчивость к внешним воздействиям

Соединитель 2РТТ32БУЭ4Ш13В рассчитан на эксплуатацию в жёстких условиях. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². По механическим ударам допускаются одиночные воздействия с ускорением до 10000 м/с² и многократные удары с ускорением до 1500 м/с². Это позволяет применять вилку в аппаратуре, подверженной транспортной тряске, вибрациям работающих механизмов и ударным нагрузкам.

Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па, что подтверждает пригодность для аппаратуры, эксплуатируемой на больших высотах или в вакуумных камерах. Максимальная рабочая температура составляет +100 °C.

Ресурс и надёжность

Механический ресурс вилки 2РТТ32БУЭ4Ш13В рассчитан на 500 циклов сочленения-расчленения. Минимальная наработка составляет не менее 1000 часов. Показатели ресурса подтверждают возможность многократного перекоммутирования блоков аппаратуры в процессе настройки, ремонта и планового технического обслуживания.
