Назначение и область применения

Электрический соединитель 2РТТ32БПН8В представляет собой пылебрызгозащищённый цилиндрический разъём всеклиматического исполнения, разработанный для работы в электрических цепях переменного и постоянного тока. Изделие относится к серии 2РТТ и предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Конструкция рассчитана на эксплуатацию в составе блочной и кабельной частей, что обеспечивает надёжное разъёмное соединение при монтаже на приборы и подключении внешних кабельных линий.

Соединитель ориентирован на работу в сложных климатических и механических условиях, включая воздействие повышенной влажности, пониженного давления, вибрационных и ударных нагрузок. Благодаря всеклиматическому исполнению он сохраняет работоспособность в широком диапазоне температур и подходит для применения в аппаратуре, эксплуатируемой как в стационарных, так и в подвижных объектах.

Технические характеристики

Условный размер корпуса соединителя составляет 32 мм, количество контактов — 8. Контакты покрыты серебром, монтаж осуществляется методом пайки. Сочленение частей разъёма — резьбовое, что обеспечивает плотное и надёжное соединение, защищающее контактную группу от внешних воздействий.

Ключевые электрические параметры изделия:

• максимальное рабочее напряжение — 850 В (амплитудное значение);
• максимальная рабочая частота — 3 МГц;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• вид монтажа — пайка;
• покрытие контактов — серебро.

Климатические параметры эксплуатации включают рабочую температуру от минус 60 до плюс 100 градусов Цельсия, повышенную влажность до 98 процентов при температуре плюс 40 градусов Цельсия, а также пониженное атмосферное давление до 1,3 умноженное на 10 в минус четвёртой степени Па. Срок сохраняемости изделия составляет 15 лет.

Конструктивные особенности

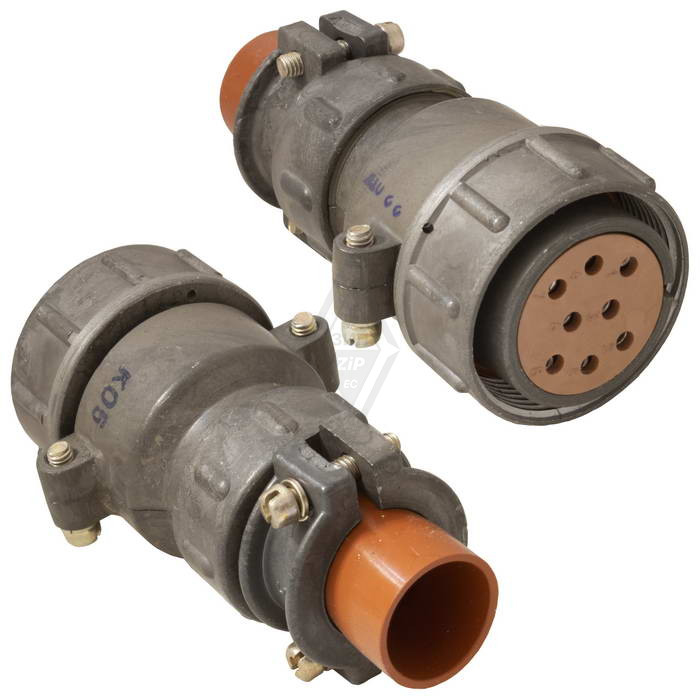

Обозначение 2РТТ32БПН8В расшифровывается следующим образом: 2РТТ — серия соединителя, 32 — габарит корпуса, БПН — блочный приборный нормальный вид с пайкой, 8 — число контактов, Г14 — сочетание контактов, В — всеклиматическое исполнение. Конструктивно разъём состоит из блочной части, предназначенной для монтажа на прибор, и кабельной части, обеспечивающей подключение проводников.

Изделие обладает высокой механической стойкостью. Соединитель выдерживает синусоидальную вибрацию в диапазоне до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g), одиночные удары с ускорением до 10000 метров на секунду в квадрате (1000 g) и многократные удары с ускорением до 1500 метров на секунду в квадрате (150 g). Минимальная наработка составляет 1000 часов, допустимое число сочленений и расчленений — 500 циклов.

Эксплуатационные параметры

Соединитель 2РТТ32БПН8В рассчитан на длительную эксплуатацию в составе радиоэлектронной аппаратуры с сохранением заявленных электрических и механических характеристик. Резьбовое сочленение обеспечивает стабильность контактного соединения при вибрационных нагрузках и предотвращает самопроизвольное расчленение. Пылебрызгозащищённое исполнение корпуса снижает влияние загрязнений и влаги на контактную группу, что особенно важно при работе в неблагоприятных условиях окружающей среды.

Изделие выпущено в 2014 году и предназначено для применения в составе аппаратуры общего назначения, где требуется надёжное разъёмное соединение электрических цепей с количеством контактов до восьми. Всеклиматическое исполнение подтверждает возможность эксплуатации соединителя в различных климатических зонах без дополнительной защиты от температурных перепадов и повышенной влажности.
