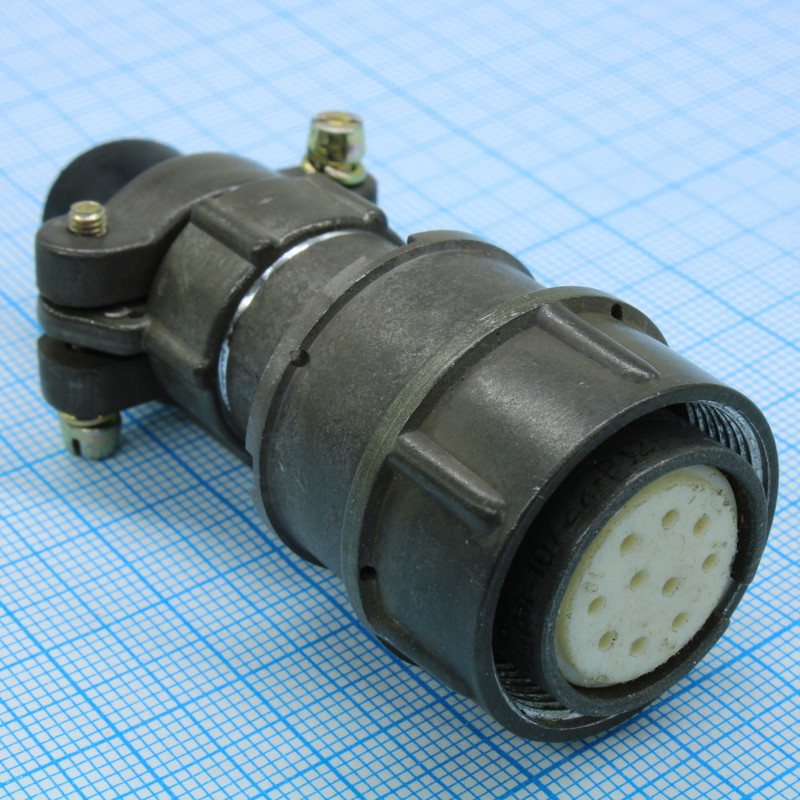

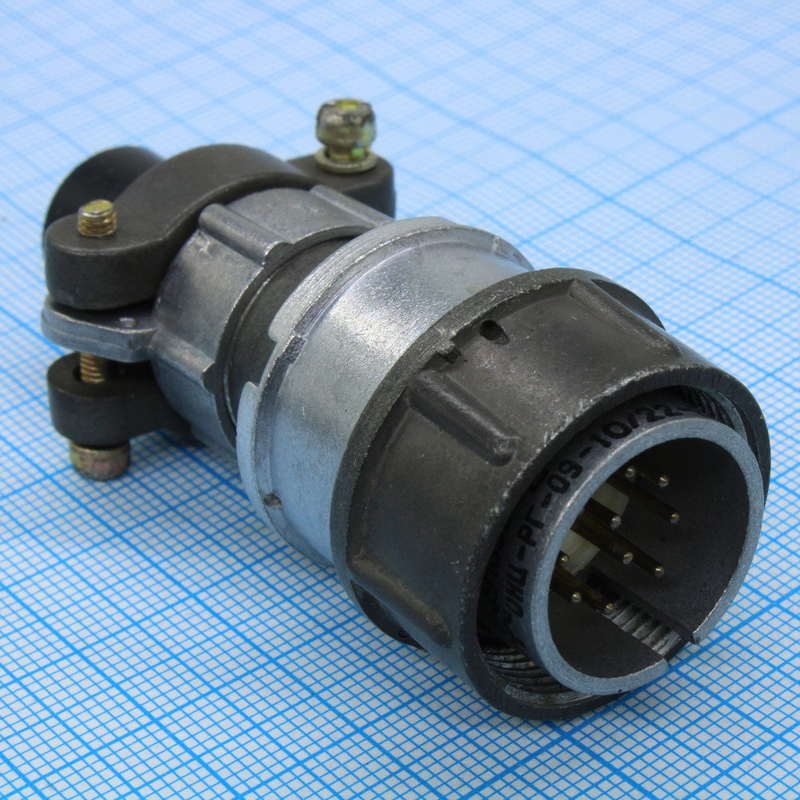

2РТТ32БПН8Ш14В 2015г «5» Элекон

Цена:

3400 ₽

В наличии: 72 шт.

Производитель: Элекон

Технические характеристики

2РТТ32БПН8Ш14В от завода «Элекон» (исполнение «5») — это цилиндрический низкочастотный пылебрызгозащищенный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется в электро-, радио- и контрольно-измерительных приборах для надежного соединения цепей. Он состоит из вилки (Ш) и розетки, предназначен для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).

Рабочий ток на контакт — от 20 до 200 А, диаметр контакта — 1,5 мм. Рабочая температура: от -60 до +100 °C, количество сочленений — до 500. Покрытие контактов — серебро, поляризация корпусов — одношпоночная.

2РТТ — тип соединителя.
32 — условный размер корпуса.
Б — блочный корпус.
П — прямой патрубок.
Н — гайка для неэкранированного кабеля.
8 — количество контактов.
Ш — вилка.
14 — сочетание контактов.
В — всеклиматическое исполнение.

Описание

Назначение соединителя 2РТТ32БПН8Ш14В

Соединитель 2РТТ32БПН8Ш14В производства завода «Элекон», исполнение «5», представляет собой цилиндрический низкочастотный пылебрызгозащищённый электрический соединитель. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Изделие применяется в электро-, радио- и контрольно-измерительных приборах для обеспечения надёжного электрического соединения цепей. Соединитель поставляется в виде вилки (обозначение Ш в маркировке) и розетки, рассчитан на внутренний монтаж и выпускается во всеклиматическом исполнении.

Конструктивные и технические особенности

Маркировка типа расшифровывается следующим образом: 2РТТ — тип соединителя, 32 — условный размер корпуса, Б — блочный корпус, П — прямой патрубок, Н — гайка для неэкранированного кабеля, 8 — количество контактов, Ш — вилка, 14 — сочетание контактов, В — всеклиматическое исполнение.

Рабочий ток на контакт: от 20 до 200 А.
Диаметр контакта: 1,5 мм.
Рабочая температура: от минус 60 до плюс 100 °C.
Количество сочленений: до 500.
Покрытие контактов: серебро.
Поляризация корпусов: одношпоночная.

Условия эксплуатации и монтажа

Соединитель выполнен в пылебрызгозащищённом исполнении, что допускает его работу в условиях повышенной влажности и запылённости. Всеклиматическое исполнение «В» подтверждает пригодность изделия для эксплуатации в различных климатических зонах. Монтаж производится внутри приборов и оборудования, а прямое исполнение патрубка и гайка для неэкранированного кабеля упрощают подключение проводников.

Приёмка и подтверждённые сведения

Поставка подтверждается приёмкой «5», что соответствует военному представительству и свидетельствует о повышенных требованиях к контролю качества изделия. Год выпуска — 2015. Соединитель изготовлен по техническим условиям ТУ ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ), что гарантирует соответствие заявленным характеристикам.

Артикул товара — 50662. Категория — 2РТТ32. Производитель — завод «Элекон».

Область применения

Электро- и радиоаппаратура, где требуется коммутация низкочастотных цепей.
Контрольно-измерительные приборы и стендовое оборудование.
Внутренний монтаж блоков и модулей с неэкранированным кабелем.
Цепи постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Благодаря одношпоночной поляризации корпусов исключается неправильное сочленение вилки и розетки, а серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при токах от 20 до 200 А на контакт.
