Назначение и область применения

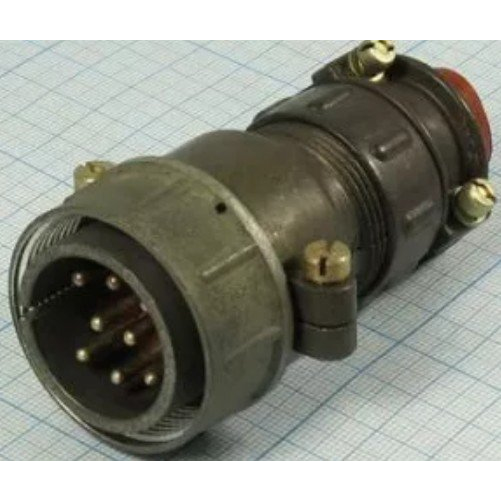

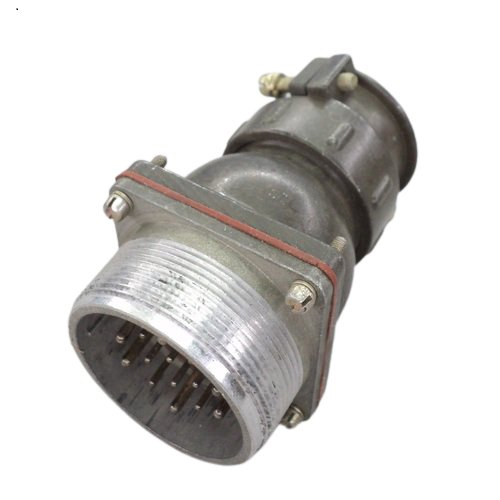

Вилка блочная пылебрызгозащищенного исполнения 2РТТ32БПН8Ш14В относится к серии соединителей 2РТТ и предназначена для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Устройство рассчитано на работу в электрических цепях постоянного и переменного тока с частотой до 3 кГц.

Изделие выпускается по техническим условиям ТУ ГЕ0.364.120ТУ и проходит приемку ВП (военная приемка). Год выпуска 2015 соответствует отметке «5» в технической документации, что подтверждает соответствие изделия установленным требованиям для применения в составе ответственной аппаратуры.

Конструктивные особенности и технические характеристики

Условное обозначение 2РТТ32БПН8Ш14В расшифровывается следующим образом:

• 2РТТ — серия соединителей пылебрызгозащищенного исполнения;
• 32 — условный размер корпуса;
• БПН — блочный приборный вид с прямым патрубком;
• 8 — количество контактов;
• Ш — вилка;
• 14 — сочетание контактов;
• В — всеклиматическое исполнение.

Рабочий ток на контакт составляет от 10 до 25 А в зависимости от диаметра контактных элементов, который варьируется в пределах от 1,5 до 2,5 мм. Максимальное рабочее напряжение постоянного тока достигает 700 В. Сопротивление электрических контактов не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 1000 МОм и может достигать 5000 МОм в зависимости от условий измерения.

Контактные элементы имеют серебряное покрытие, монтаж осуществляется методом пайки. Сочленение ответных частей — резьбовое, что обеспечивает надежную фиксацию и защиту от самопроизвольного расчленения при вибрационных и ударных воздействиях. Поляризация корпуса — одношпоночная, исключающая неправильное соединение.

Показатели надежности

• минимальная наработка — 1000 часов;
• количество циклов сочленения-расчленения — 500;
• срок сохраняемости — 15 лет.

Габаритные размеры изделия ориентировочно составляют 86 на 40 на 40 мм (указаны для близких модификаций серии).

Условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне климатических и механических воздействий, что подтверждается всеклиматическим исполнением «В». Рабочий диапазон температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 180 градусов Цельсия при смене температурных режимов.

Изделие устойчиво к воздействию вибрационных нагрузок в диапазоне частот от 1 до 1000 Гц с ускорением до 100–300 метров на секунду в квадрате. Конструкция выдерживает одиночные ударные нагрузки с ускорением до 10 000 метров на секунду в квадрате и многократные удары с ускорением до 1500 метров на секунду в квадрате. Допустимое линейное ускорение составляет 2000 метров на секунду в квадрате.

Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвертой степени Па, что позволяет использовать его в составе аппаратуры, эксплуатируемой на больших высотах или в условиях разреженной атмосферы.

Благодаря пылебрызгозащищенному исполнению корпуса и резьбовому сочленению изделие подходит для применения в аппаратуре, подвергающейся воздействию пыли, брызг и повышенной влажности. Конструкция обеспечивает стабильное электрическое соединение и защиту контактных элементов от внешних загрязнений в процессе эксплуатации.
