Назначение и область применения

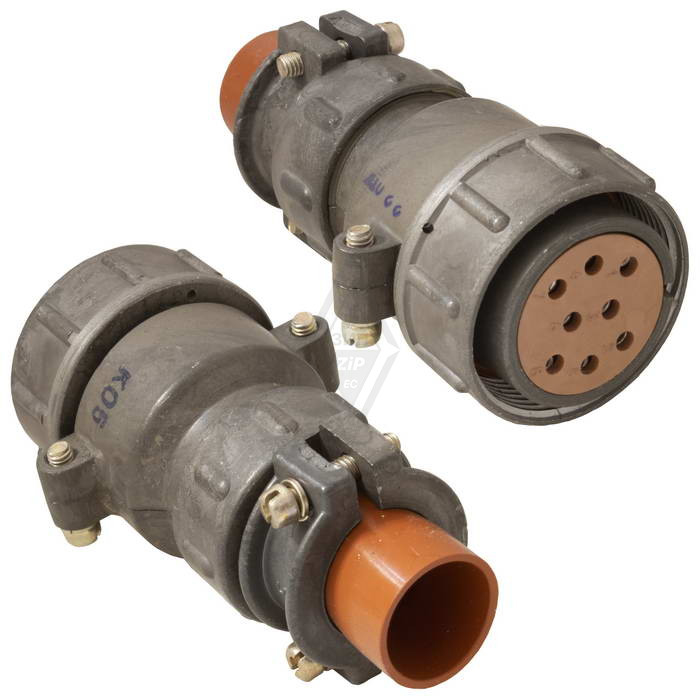

Блочная приборная розетка 2РТТ32БПН4В относится к серии пылебрызгозащищённых цилиндрических соединителей 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Соединитель рассчитан на внутренний монтаж и выпускается во всеклиматическом исполнении по ТУ ГЕ0.364.120 ТУ.

Конструкция обеспечивает взаимосочленяемость с распространёнными сериями ШР и 2РТ-А, что позволяет использовать розетку как при комплектации новой аппаратуры, так и при ремонте или модернизации существующего оборудования без изменения ответных частей. Блочное исполнение корпуса без патрубка ориентировано на стационарную установку в приборы, щиты и корпуса радиоэлектронной аппаратуры.

Расшифровка обозначения

• 2РТТ — тип соединителя, пылебрызгозащищённое исполнение;
• 32 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса без патрубка;
• ПН — прямой патрубок для неэкранированного кабеля, в блочном варианте патрубок отсутствует;
• 4 — количество контактов;
• Г — розетка;
• 13 — комбинация контактов: 3 контакта диаметром 2,5 мм и 1 контакт диаметром 5,5 мм;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель выполнен в негерметичном варианте с серебряным покрытием контактов. Сочленение ответных частей — резьбовое, с одношпоночной поляризацией, исключающей неправильную ориентацию при подключении. Комбинация контактов разного диаметра позволяет раздельно подводить силовые и сигнальные цепи в одном корпусе.

Количество контактов составляет 4 штуки: три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм. Переходное сопротивление контакта не превышает 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контакта диаметром 5,5 мм. Токовая нагрузка на контакт составляет до 35 А для контактов диаметром 2,5 мм и до 100 А для контакта диаметром 5,5 мм, общая токовая нагрузка — до 175 А.

Сопротивление изоляции — не менее 5000 МОм. Соединитель рассчитан не менее чем на 500 циклов сочленений. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g и выдерживает одиночные ударные нагрузки с ускорением до 1000 g.

Применение в аппаратуре

Розетка 2РТТ32БПН4В востребована в блоках питания, преобразовательной технике, промышленных контроллерах и измерительных приборах, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействиям. Наличие контакта увеличенного диаметра позволяет использовать изделие для подвода силового питания с одновременной передачей управляющих сигналов по контактам меньшего сечения.

Всеклиматическое исполнение подтверждает пригодность соединителя для эксплуатации в условиях значительных перепадов температур и повышенной влажности. Изделие поставляется с артикулом 5940 и относится к категории 2РТТ32.
