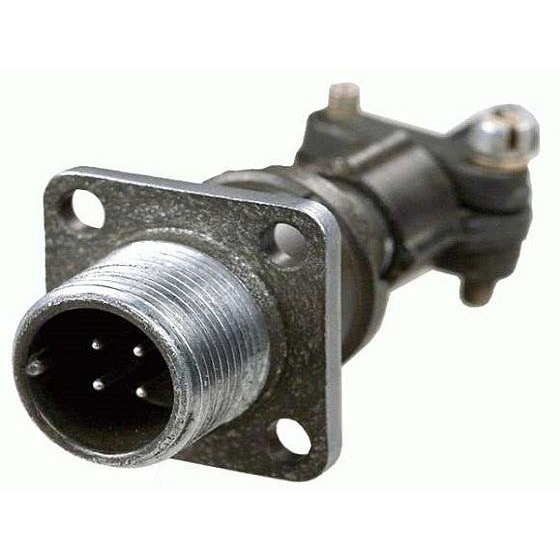

2РТТ32БПН4Ш13В 2015г «5» Элекон

Цена:

3400 ₽

В наличии: 69 шт.

Производитель: Элекон

Технические характеристики

2РТТ32БПН4Ш13В «Элекон» (обозначение с приёмкой «5») – это низкочастотный цилиндрический разъём из серии 2РТТ, выпускаемый заводом «Элекон» для применения в электронной и электротехнической аппаратуре общего и, в частности, военного назначения.

Это негерметичный, теплостойкий и тропикоустойчивый разъём объемного монтажа с резьбовой фиксацией соединённого положения. Корпус выполнен в цилиндрическом исполнении условного размера 32, что определяет его габариты и количество возможных контактов.

Соединитель предназначен для работы в цепях постоянного и переменного тока вплоть до частот порядка 3 МГц при напряжении до 850 В (амплитудное значение). Ток на один контакт может находиться в диапазоне от единиц до 200 А в зависимости от конкретного исполнения и диаметра контакта, а сопротивление изоляции в нормальных условиях обычно не менее нескольких тысяч мегом.

Разъём имеет всеклиматическое исполнение: рабочий диапазон температур окружающей среды обычно от примерно −60 до +100 °C, что позволяет использовать его в сложных климатических и вибрационных условиях. Предусмотрена устойчивость к синусоидальной вибрации, одиночным и многократным механическим ударам, а также к пониженному атмосферному давлению и повышенной влажности.

Соединитель 2РТТ32БПН4Ш13В «5» относится к серии 2РТТ, где буквы и цифры обозначают тип корпуса, вид монтажа, число контактов и их конфигурацию (в частности, литера «Б» указывает на тип корпуса, «ПН» – на кабельное подключение, «Ш13» – на конкретный контактный узел). Такие разъёмы применяются для межблочных соединений в радиоэлектронной и бортовой аппаратуре, где важны надёжность, виброустойчивость и долговечность.

Описание

Назначение разъёма 2РТТ32БПН4Ш13В

2РТТ32БПН4Ш13В «Элекон» (обозначение с приёмкой «5») — низкочастотный цилиндрический разъём из серии 2РТТ, выпускаемый заводом «Элекон». Изделие предназначено для применения в электронной и электротехнической аппаратуре общего назначения и, в частности, в аппаратуре военного назначения. Основная задача соединителя — обеспечение надёжного электрического соединения между отдельными блоками, модулями и кабельными сборками.

Разъём относится к негерметичным соединителям объемного монтажа с резьбовой фиксацией соединённого положения. Такое исполнение обеспечивает стабильный электрический контакт при воздействии вибрации и механических нагрузок, характерных для бортовой и полевой аппаратуры.

Подтверждённые особенности конструкции

Корпус соединителя выполнен в цилиндрическом исполнении условного размера 32. Этот параметр определяет габаритные размеры изделия и количество возможных контактов. Буквенно-цифровое обозначение модели построено по правилам серии 2РТТ: литера «Б» указывает на тип корпуса, сочетание «ПН» — на кабельное подключение, а «Ш13» — на конкретный контактный узел. Резьбовая фиксация исключает самопроизвольное расчленение разъёма в условиях тряски и ударов.

Соединитель отличается теплостойкостью и тропикоустойчивостью, то есть способен сохранять рабочие параметры при повышенной влажности и в условиях жаркого климата. Изделие имеет всеклиматическое исполнение и рассчитано на эксплуатацию в сложных климатических и вибрационных условиях.

Технические характеристики и условия эксплуатации

Рабочие цепи: постоянный и переменный ток.
Частотный диапазон: вплоть до частот порядка 3 МГц.
Рабочее напряжение: до 850 В (амплитудное значение).
Ток на один контакт: от единиц до 200 А в зависимости от конкретного исполнения и диаметра контакта.
Сопротивление изоляции в нормальных условиях: обычно не менее нескольких тысяч мегом.
Диапазон рабочих температур окружающей среды: примерно от минус 60 до плюс 100 градусов Цельсия.
Устойчивость к синусоидальной вибрации, одиночным и многократным механическим ударам.
Устойчивость к пониженному атмосферному давлению и повышенной влажности.

Указанные параметры подтверждают пригодность разъёма для работы в жёстких условиях, где предъявляются повышенные требования к виброустойчивости и долговечности соединения.

Применение

Соединители серии 2РТТ, включая модель 2РТТ32БПН4Ш13В, применяются для межблочных соединений в радиоэлектронной и бортовой аппаратуре. Типовые области использования — электронная и электротехническая аппаратура общего назначения, а также изделия военного назначения, где важны надёжность, стойкость к вибрации и длительный срок службы.

Объемный монтаж и кабельное подключение делают разъём удобным для сборки жгутов и кабельных линий, соединяющих отдельные устройства и блоки. Резьбовое соединение позволяет многократно сочленять и расчленять разъём в процессе монтажа, настройки и обслуживания аппаратуры без потери качества контакта.

Сведения о поставке

Артикул изделия — 50659. Категория — 2РТТ32. Производитель — Элекон. Приемка — «5». Год выпуска — 2015. Приведённые данные соответствуют каталогу и учётным характеристикам товара.
