Назначение соединителя

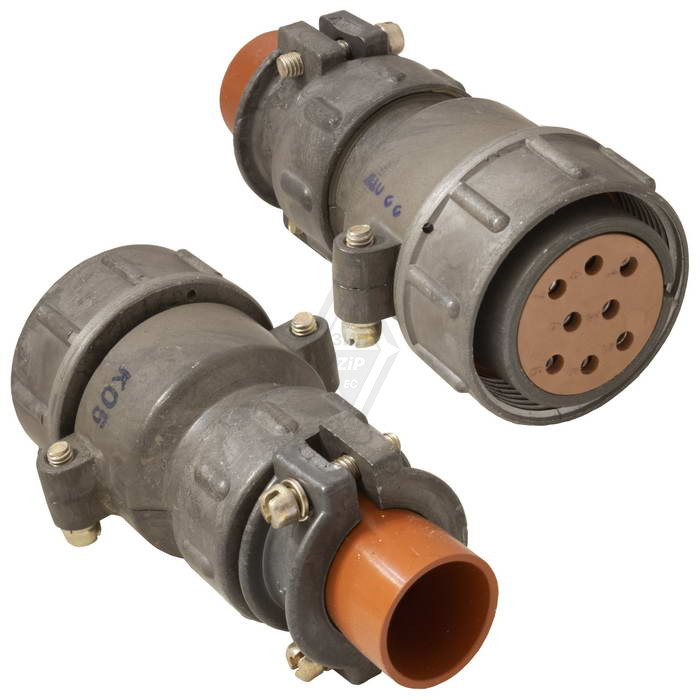

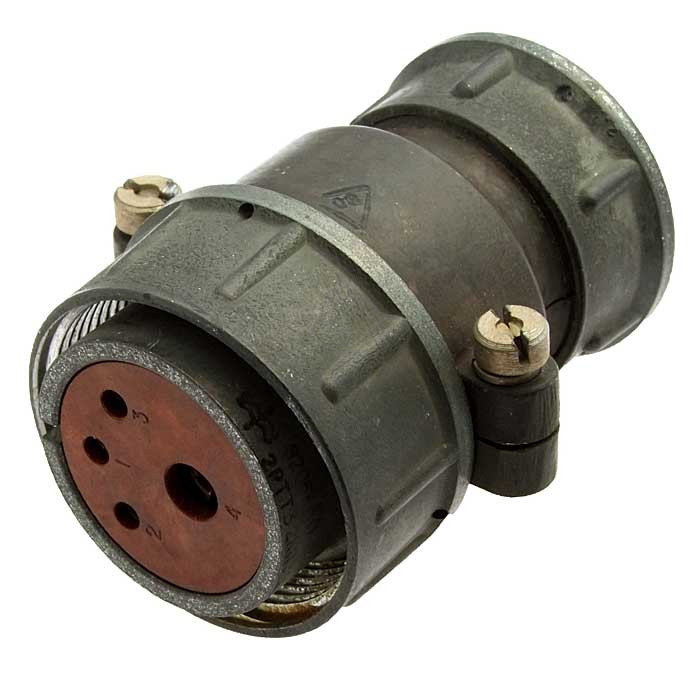

2РТТ32БПН4Г13В Элекон «5» представляет собой низкочастотный цилиндрический соединитель приборного типа серии 2РТТ, изготовленный российским заводом АО «Элекон» в соответствии с техническими условиями ГЕ0.364.120ТУ. Основное назначение изделия — обеспечение надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, где предъявляются повышенные требования к стабильности контакта и стойкости к внешним воздействиям.

Соединитель применяется для коммутации цепей постоянного и переменного тока в составе блоков, пультов, стоек и других приборных конструкций. Исполнение с приёмкой «5» (ОСМ) подразумевает соответствие особым требованиям заказчика и допуск к применению в ответственных изделиях.

Подтверждённые технические особенности

Модификация 2015 года выпуска имеет условный размер корпуса 32 миллиметра. Конструкция выполнена в пылебрызгозащищённом исполнении, что позволяет эксплуатировать соединитель в средах с повышенной влажностью и загрязнением.

• Максимальное рабочее напряжение в цепях постоянного и переменного тока — до 850 вольт.
• Рабочая частота — до 3 мегагерц.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к синусоидальной вибрации, ударам и ускорениям до 1500 метров на секунду в квадрате (150 g).
• Работоспособность при относительной влажности 98 процентов и температуре плюс 40 градусов Цельсия.
• Сохранение параметров при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля.
• Сопротивление изоляции — не менее 5000 мегаом в нормальных условиях.
• Количество циклов сочленения и расчленения — 500.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Область применения и эксплуатационные качества

Благодаря сочетанию пылебрызгозащищённого корпуса и расширенного диапазона климатических и механических нагрузок соединитель востребован в аппаратуре, работающей в жёстких условиях. К таким областям относится военная и специальная техника, а также промышленное и радиотехническое оборудование, где важны длительная сохраняемость и устойчивость к ударам, вибрации и пониженному давлению.

Приборный тип исполнения обеспечивает удобство монтажа в составе блоков и стоек. Условный размер корпуса 32 миллиметра определяет габаритные и присоединительные параметры, а приёмка «5» подтверждает пригодность изделия для ответственных применений. Соединитель рассчитан на длительную эксплуатацию с сохранением электрических характеристик и механической целостности на протяжении установленного срока сохраняемости.
