Назначение и область применения

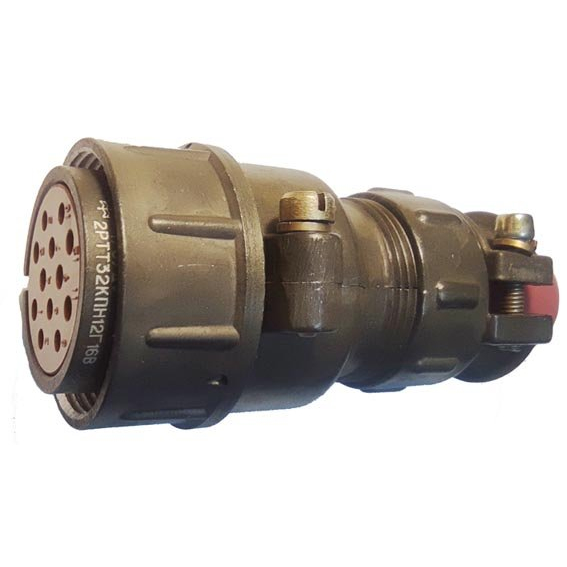

Блочная приборная розетка 2РТТ32БПН12В предназначена для работы в составе электрических цепей постоянного и переменного тока. Соединитель рассчитан на эксплуатацию при частоте до 3 МГц и напряжении до 700–850 В (амплитудное значение). Изделие применяется преимущественно для внутреннего монтажа в радиоэлектронной аппаратуре, авиационной и промышленной технике, где требуется надёжное разъёмное соединение с высокой степенью защиты от пыли и брызг.

Данная розетка является прямой заменой розетки ШР32ПК12НГ1 в блочном исполнении. Также она совместима с аналогами ШР32П12ЭГ1 и 2РТ32П12ЭГ1, что позволяет использовать её при ремонте и модернизации существующего оборудования без изменения конструкции ответных частей.

Конструктивные особенности и технические характеристики

Соединитель относится к серии 2РТТ и имеет цилиндрический корпус нормальных габаритов. Корпус выполнен в блочном (приборном) исполнении и оснащён прямым патрубком с гайкой для подключения неэкранированного кабеля. Количество контактов — 12. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость.

Расшифровка маркировки изделия:

• 2РТТ — теплостойкий, пылебрызгозащищённый, цилиндрический соединитель нормальных габаритов;
• 32 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• ПН — прямой патрубок с гайкой для неэкранированного кабеля;
• 12 — количество контактов;
• Г — розетка (от «гнездо»);
• 16 — сочетание контактов;
• В — всеклиматическое исполнение.

Соединители данной серии выдерживают ток от 20 до 35 А на контакт в зависимости от диаметра контактных штырей (от 1,5 до 2,5 мм). Общий допустимый ток достигает 210 А. Сопротивление контактов составляет не более 1–2,5 мОм, сопротивление изоляции — до 1000 МОм. Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с возможностью кратковременного повышения до плюс 180 градусов Цельсия.

Изделие устойчиво к вибрационным нагрузкам в диапазоне частот от 1 до 10000 Гц с ускорением до 100 метров на секунду в квадрате, к ударным воздействиям до 1500–10000 метров на секунду в квадрате и к пониженному атмосферному давлению до 1,3 на 10 в минус четвёртой степени Па.

Монтаж и эксплуатационные параметры

Сочленение розетки с ответной вилкой — резьбовое, поляризация одношпоночная, что исключает неправильное соединение контактов. Ресурс изделия составляет 500 сочленений-расчленений. Срок хранения — 20 лет.

Приёмка изделия — «ОТК», что подтверждает прохождение заводского контроля качества в соответствии с техническими условиями. Год выпуска — 2016. Благодаря всеклиматическому исполнению розетка пригодна для применения в различных климатических зонах, включая районы с резкими перепадами температур и повышенной влажностью.

Изделие поставляется в составе, готовом к монтажу. Установка выполняется на панель прибора или корпуса оборудования. Подключение кабеля осуществляется через прямой патрубок с гайкой под неэкранированный провод. Конструкция корпуса обеспечивает защиту от попадания пыли и брызг внутрь соединения, что особенно важно при эксплуатации в промышленных условиях.
